双尾撑布局FPV遥控飞行器结构设计

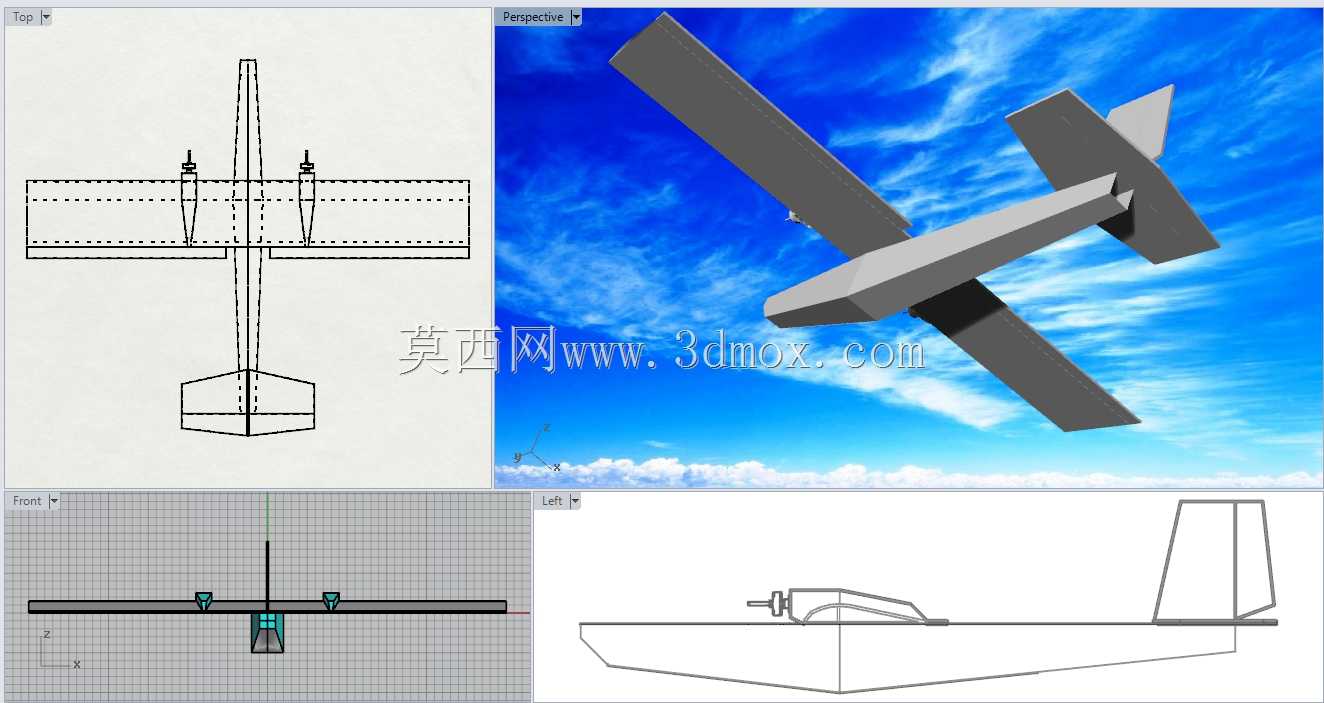

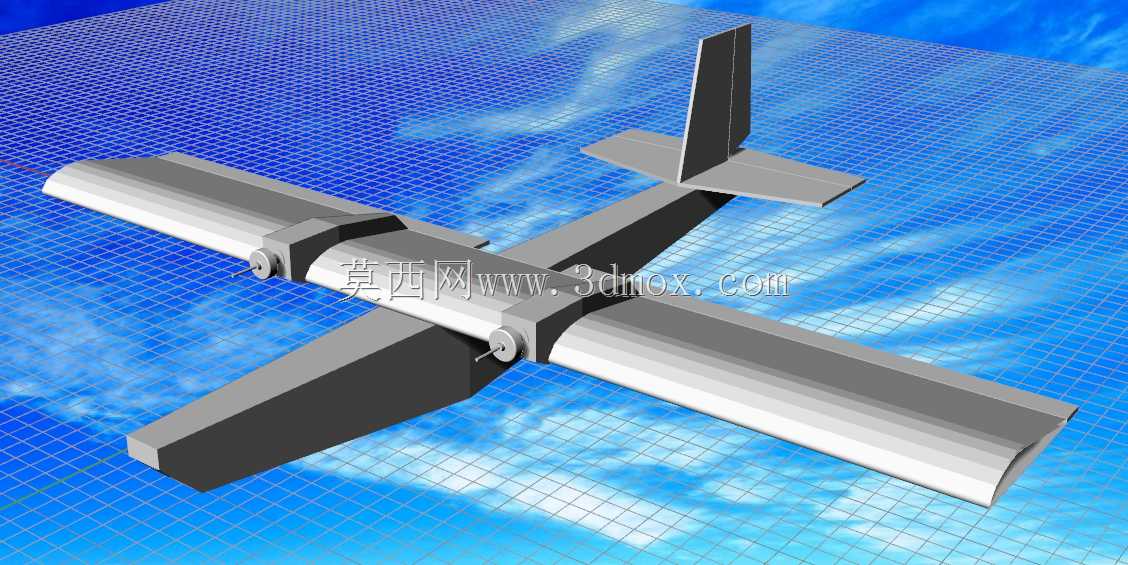

这款FPV遥控飞行器采用双尾撑常规布局，整体围绕低成本快速制作、户外飞行实操需求展开设计，适配Flite测试类美元树泡沫板的加工特性，所有结构件均可通过泡沫板切割、粘接完成制作，无需复杂的开模或机加工工序，适合航模爱好者自行裁切组装。从实际应用场景来看，该机型主要面向第一视角飞行爱好者的户外休闲飞行、低空视角航拍练习使用，双尾撑布局将尾翼组件通过两根平行尾撑杆与主机翼后段连接，既给机头位置的FPV摄像设备、图传发射模块留出了充足的安装空间，避免机身结构遮挡镜头视野，也能有效缩短尾翼力臂的结构冗余，降低整机结构重量。设计过程中优先考虑了泡沫材料的力学特性，主机翼采用平直翼型设计，翼展与机身长度的比例控制在适合低速飞行的区间，低速飞行状态下升力充足，失速速度低，对新手操控的容错率更高，机翼前缘做了斜切钝化处理，既可以减少泡沫板裁切后的尖锐边缘磕碰损伤，也能优化低速下的气流附着特性，减少翼尖涡流带来的升力损失。尾翼部分采用垂直尾翼加水平尾翼的常规组合，垂直尾翼布置在两侧尾撑杆末端，水平尾翼连接在两个垂尾顶端，这种结构可以让尾翼避开主机翼后的下洗气流干扰，提升俯仰、偏航操控的响应精度，舵面铰接位置预留了泡沫铰链的安装间隙，无需额外的金属合页即可完成舵面活动连接，进一步降低制作成本与结构重量。动力安装位布置在机翼前缘的两个动力舱位置，适配常见的小型外转子无刷电机，电机座的安装平面与机翼弦线保持预设的下拉角与右拉角，抵消螺旋桨转动带来的反扭矩与拉力线偏移，减少飞行过程中的姿态补偿压力。整机的安装边界充分考虑了泡沫板的标准尺寸，所有结构件的裁切尺寸均适配常见泡沫板的幅面，拼接位置设计了插接定位结构，组装时无需复杂的定位工装即可保证各部件的相对位置精度，机身中段预留了电池、接收机、飞控模块的安装舱位，舱位空间可根据设备尺寸灵活调整泡沫隔框位置，适配不同重量、规格的电子设备，重心位置设计在机翼弦长的三分之一处，组装时通过调整电池前后位置即可快速配平，无需额外增加配重块。起落架部分采用轻量化设计，可根据飞行场地需求选择安装前三点式起落架或者直接手抛起飞，机腹位置预留了防滑耐磨的泡沫加强层，减少降落滑跑或者腹触着陆时的机身磨损。整体结构没有复杂的曲面造型，所有部件均为平面板材裁切拼接而成，制作门槛低，结构强度可满足日常休闲飞行的载荷需求，维修更换部件也十分便捷，炸机后仅需更换损坏的泡沫板材部件即可快速修复。
