PP-90折叠式冲锋枪结构三维数模

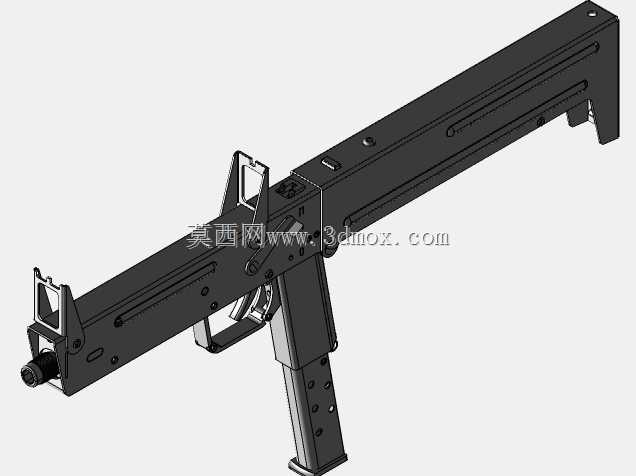

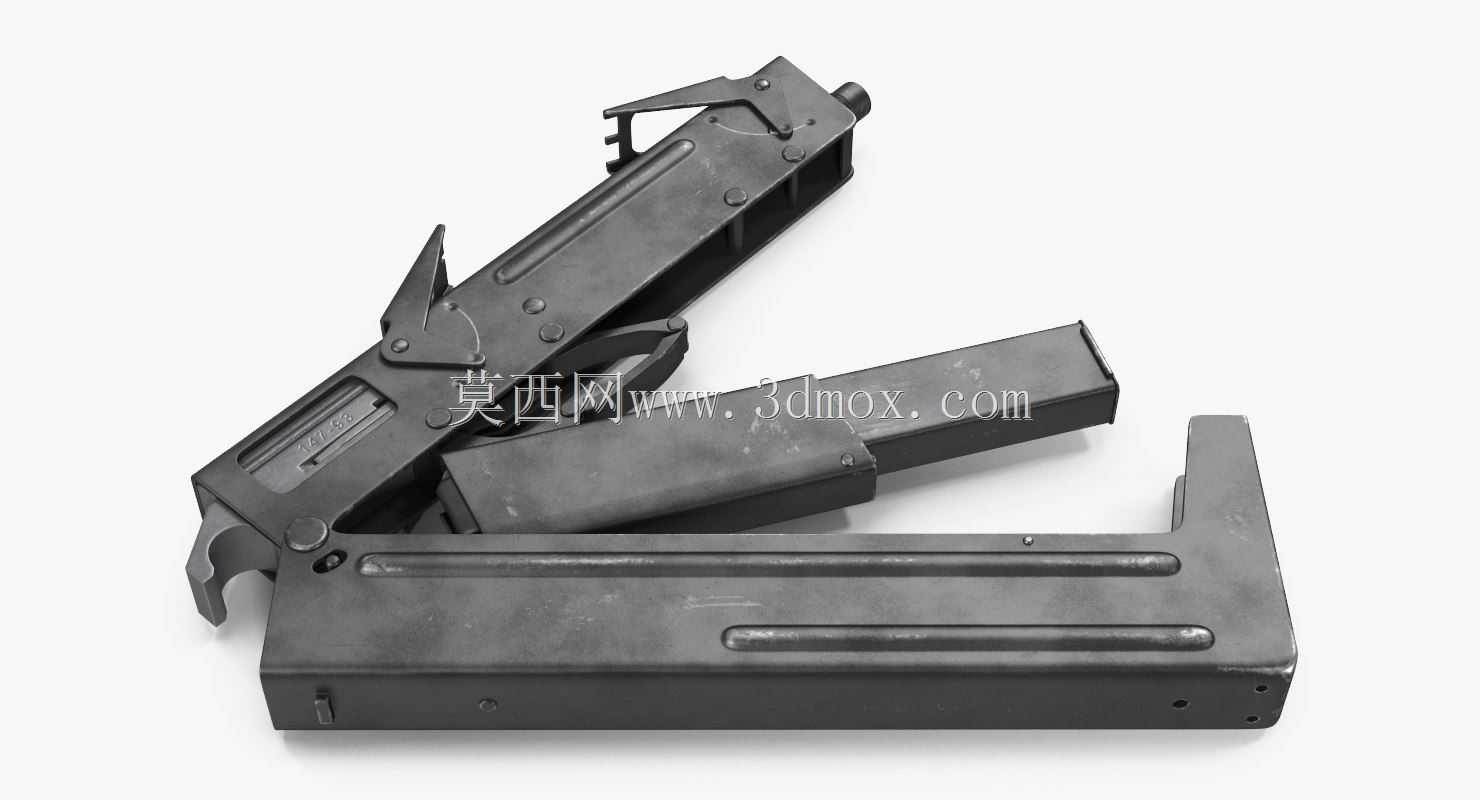

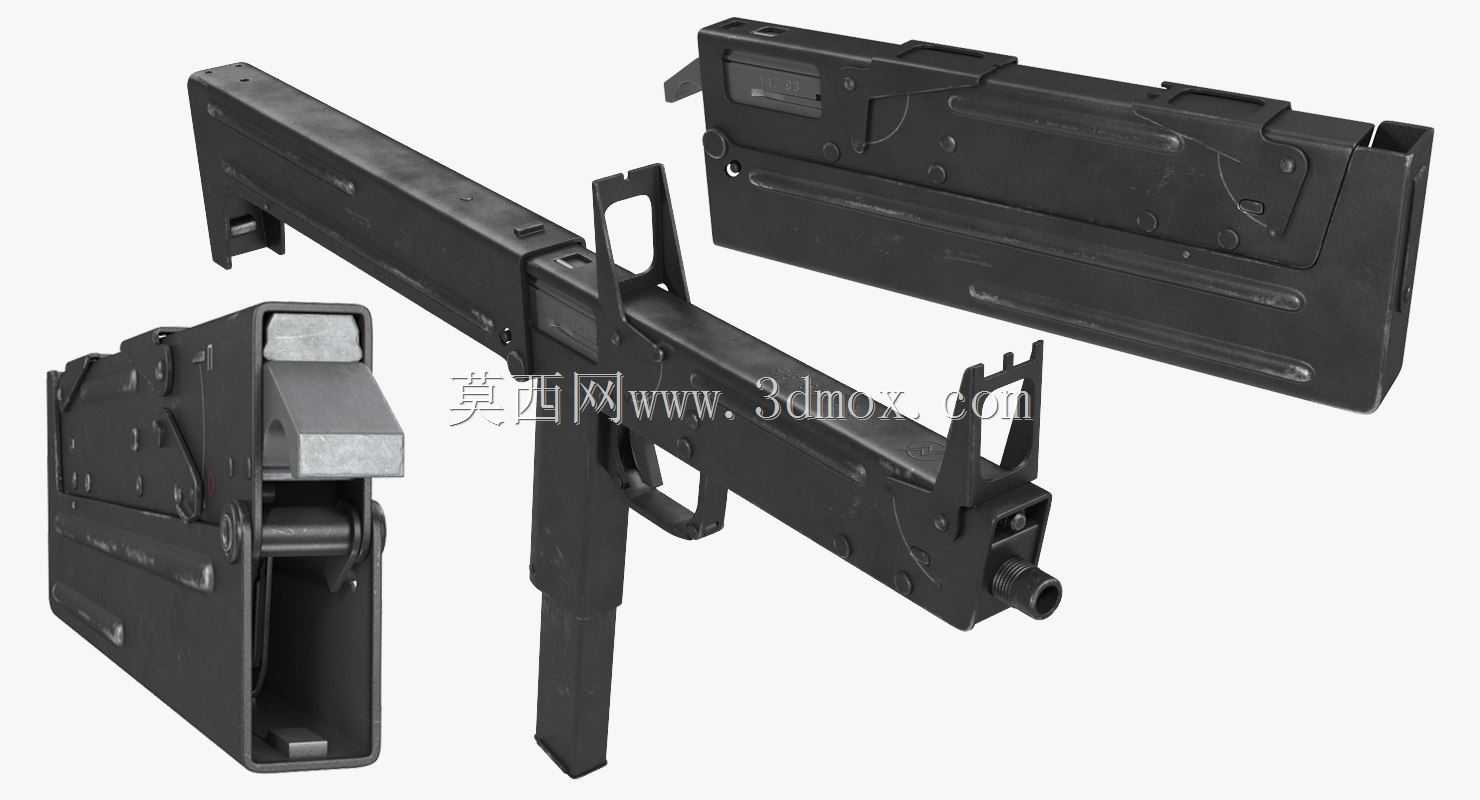

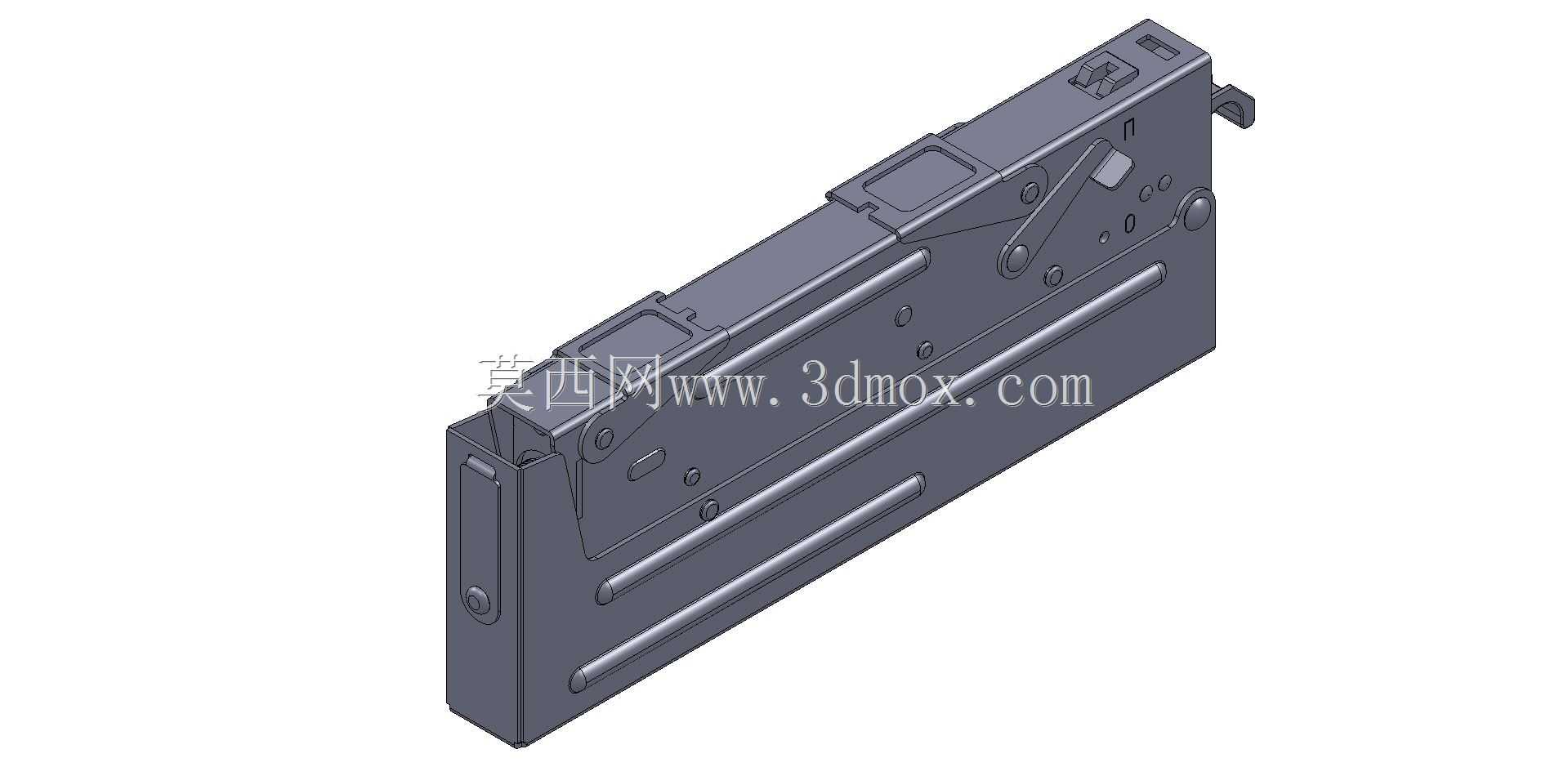

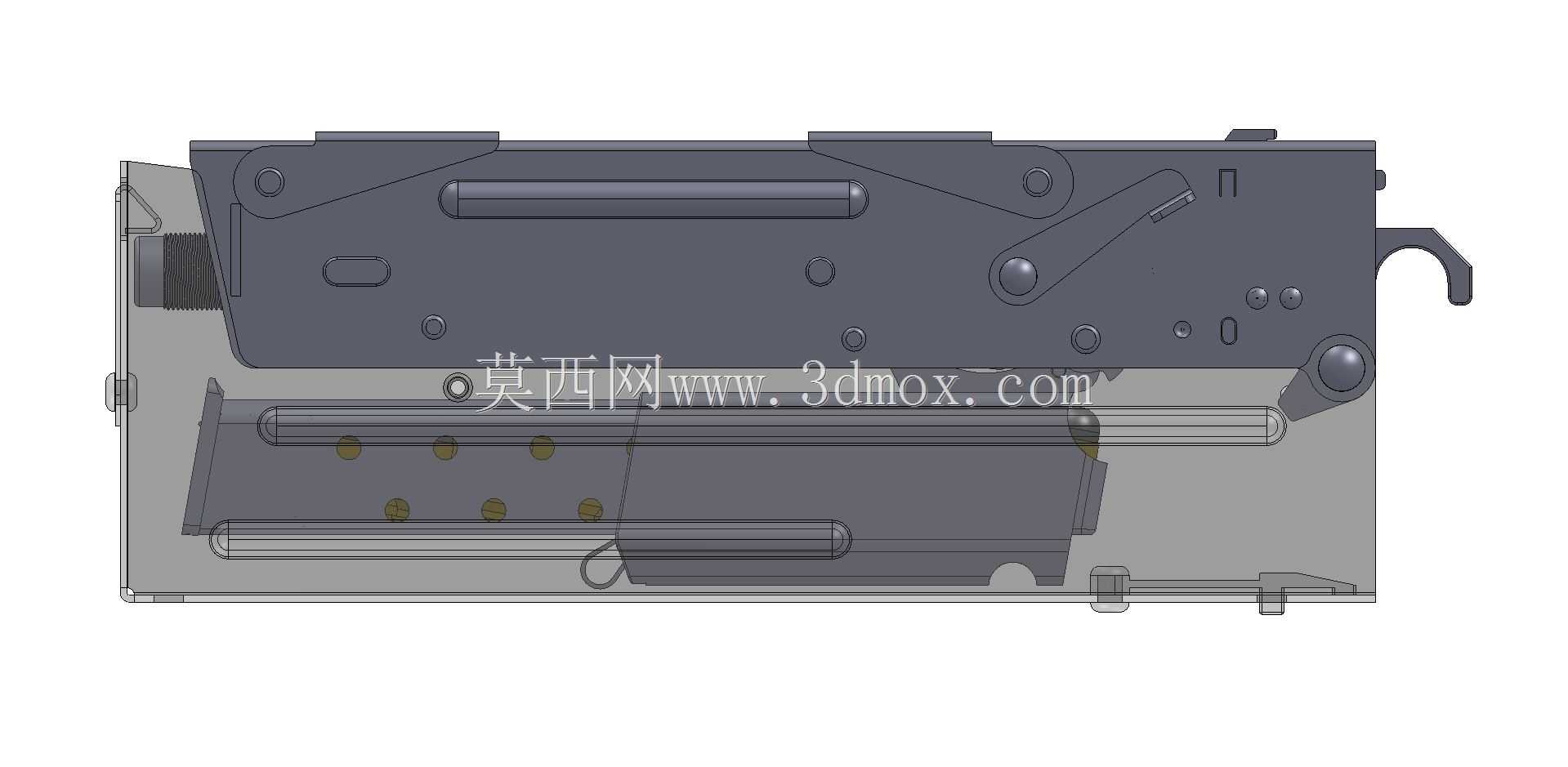

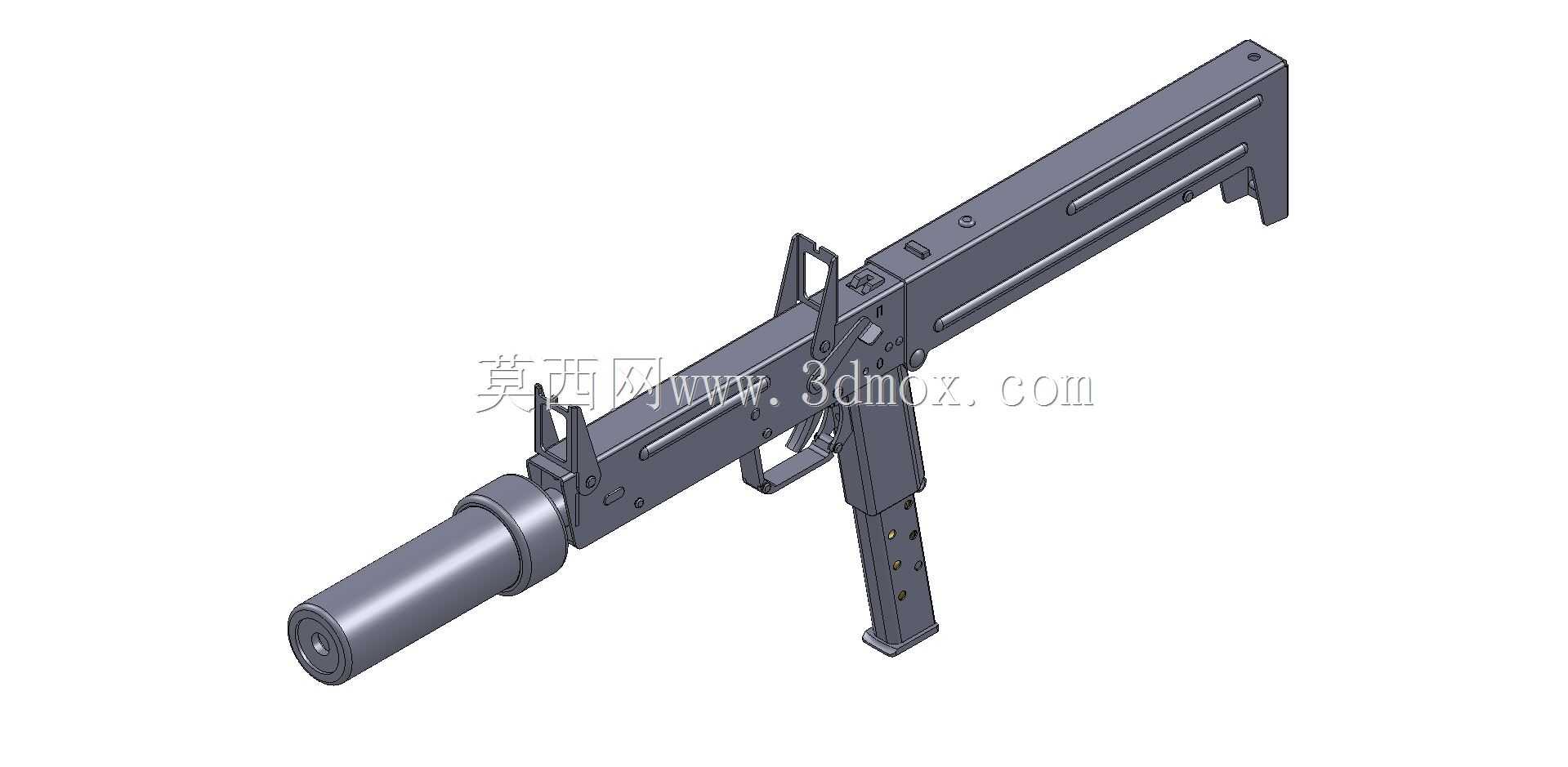

这款折叠式单兵自动武器的三维结构数模，完整还原了其从携行折叠状态到战斗展开状态的全结构细节，建模过程中严格对照实物的结构配合关系，对每一处铰接、锁止、运动部件的行程边界都做了精准的参数约束。从实际应用场景来看，这类武器主要适配需要隐蔽携行、快速部署的近距离作战场景，在狭窄空间内执行突入、警戒任务时，折叠状态下的紧凑外形可以大幅降低携行时的外廓尺寸，避免在移动过程中与周边障碍物发生勾挂，展开动作仅需单手握持即可完成，解锁到待击状态的动作路径经过专门优化，没有多余的操作步骤。从结构设计思路上，该武器采用了包络式枪机布局，折叠时枪管组件、枪托组件可沿机匣上的铰接轴回转，完全收纳进机匣主体的轮廓范围内，所有外露的操作部件在折叠状态下都不会突出于主体外廓，既避免了携行时的磕碰损坏，也能防止杂物进入枪身内部影响动作可靠性。建模过程中对各部件的安装边界做了明确的区分，机匣作为核心承载部件，所有的铰接轴孔、弹匣定位槽、发射机组件安装位都做了同轴度、位置度的约束，折叠锁止机构的卡扣配合面预留了合理的装配间隙，保证反复折叠展开后不会出现锁止松动的问题。供弹结构采用弹匣下置布局，在折叠状态下弹匣可保持安装状态，展开后无需额外操作供弹线路即可正常供弹，握把与扳机护圈采用一体化设计，折叠状态下握把可贴合于机匣侧面，展开后自动定位到握持角度，符合人体工程学的握持角度要求。从尺寸参数的还原来看，折叠状态下的整体长度控制在便携尺寸范围内，展开后的全枪长度满足抵肩射击的长度要求，枪管长度与内膛结构的比例符合9毫米口径手枪弹的内弹道性能要求，枪口装置的结构细节也做了完整还原，照门与准星在折叠状态下可收纳于机匣上的对应凹槽内，不会因为折叠动作发生磕碰变形，展开后自动弹起到瞄准位置，无需额外调整即可快速构成瞄准线。整个模型的运动部件都做了运动仿真的约束设置，可直观演示从折叠到展开的全动作流程，以及自动机往复运动、供弹、抛壳的动作逻辑，对于轻武器结构设计学习、特种装备结构参考都有实际的参考价值，建模时对每一处钣金冲压件的折弯圆角、焊接点位、销钉配合位置都做了细节还原，没有简化关键的受力结构，能够直观体现这类便携自动武器在紧凑结构下的强度设计思路。
