重型航天构件运输安装承载工装结构

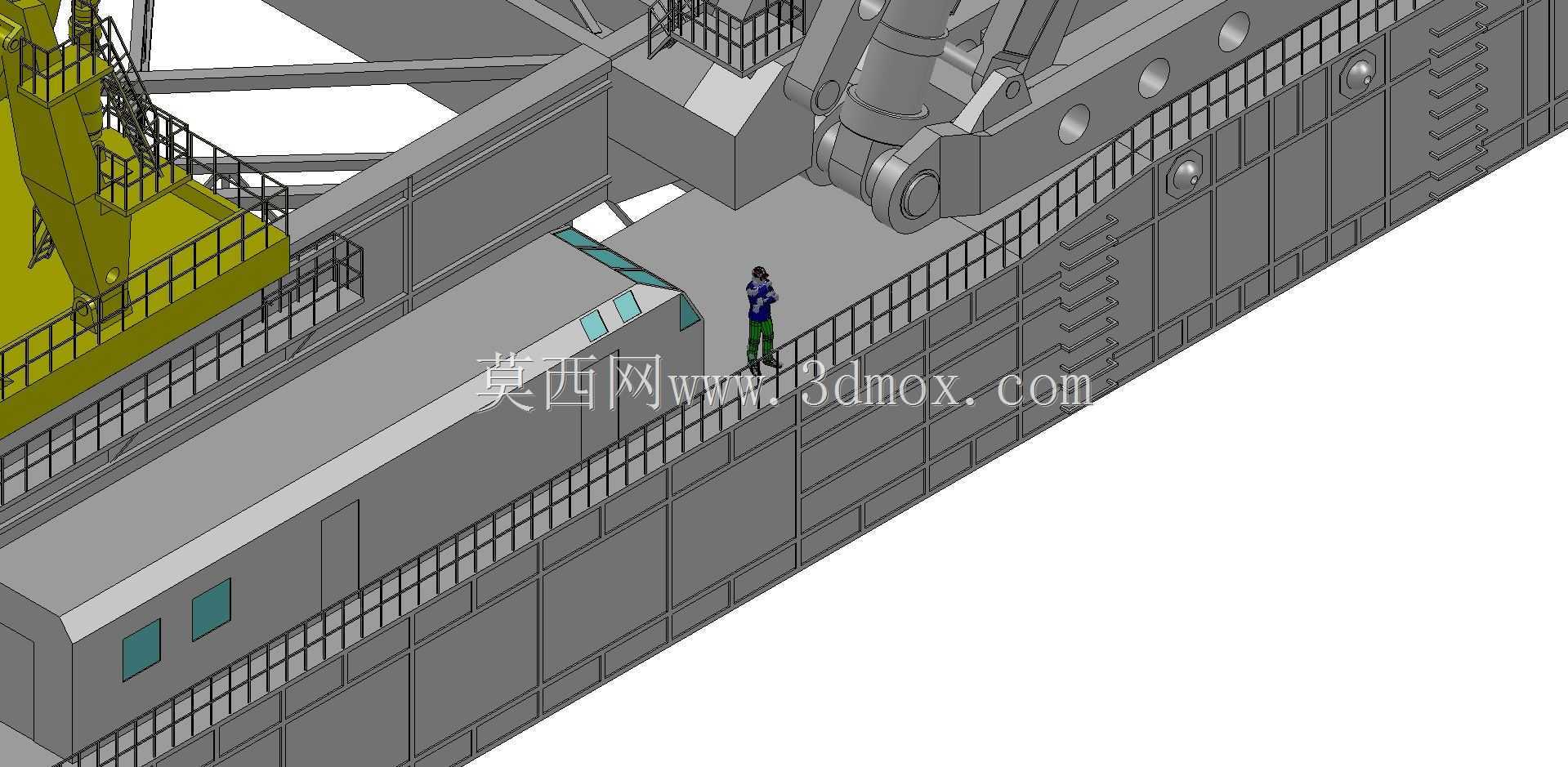

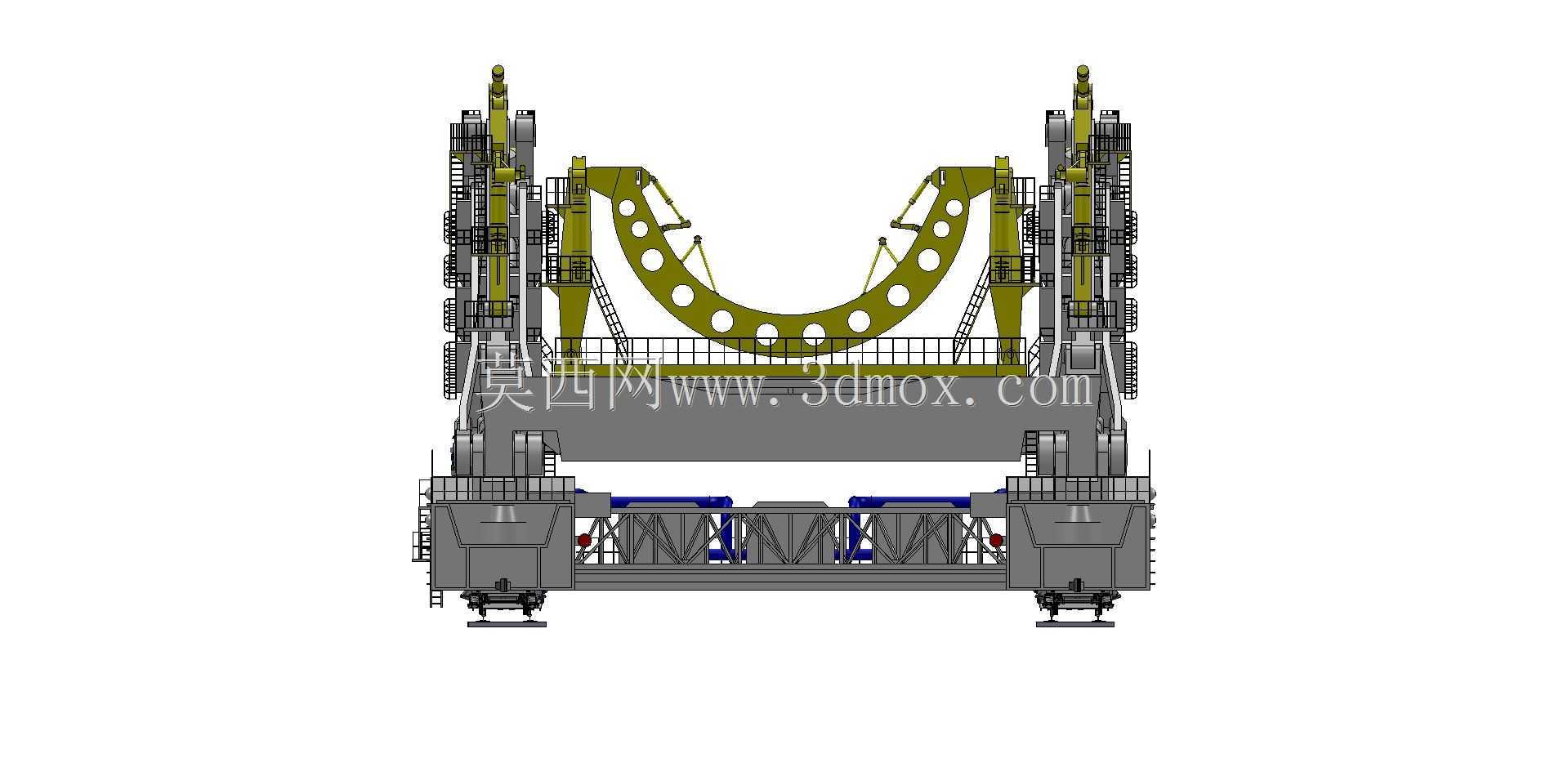

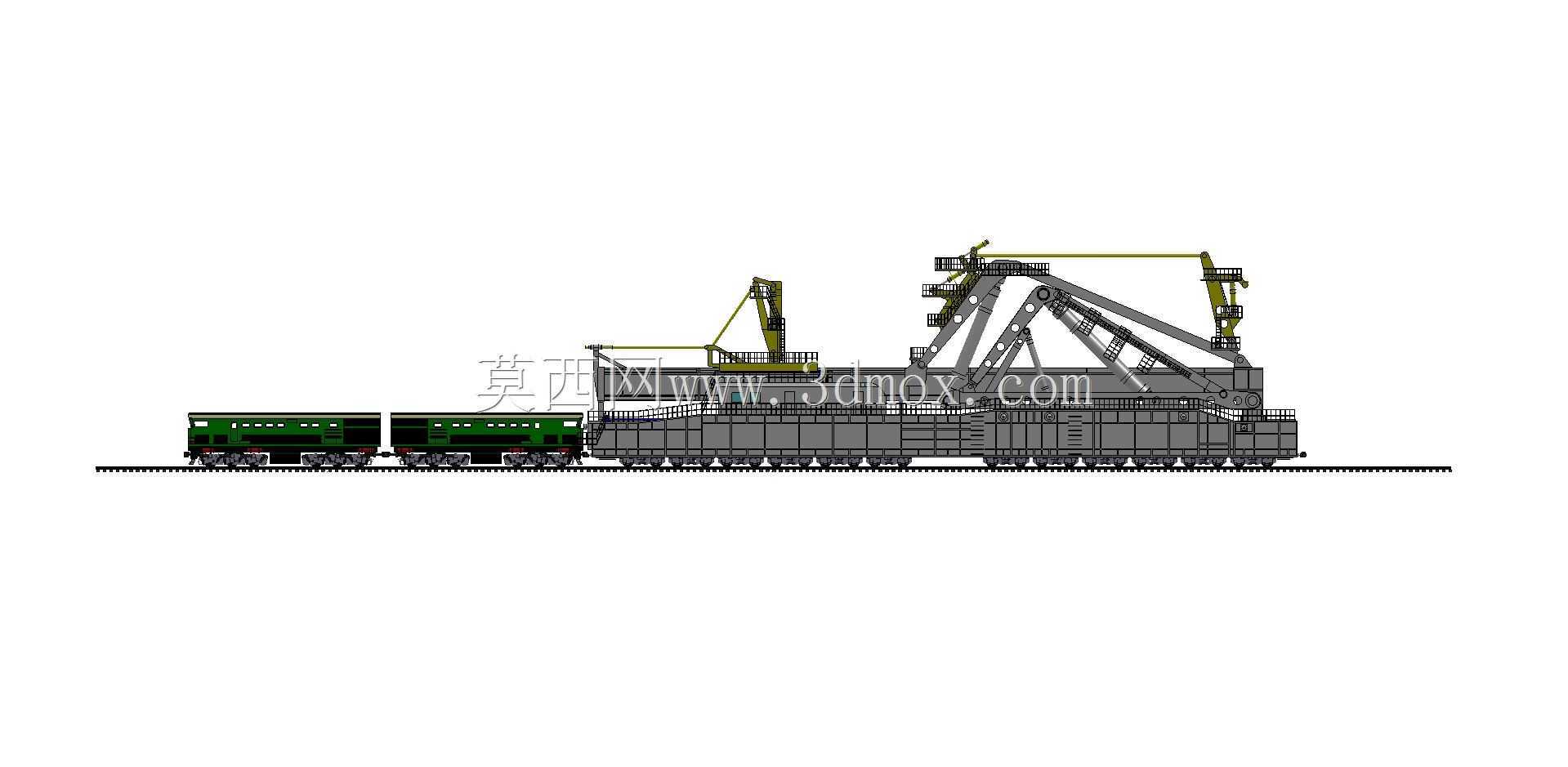

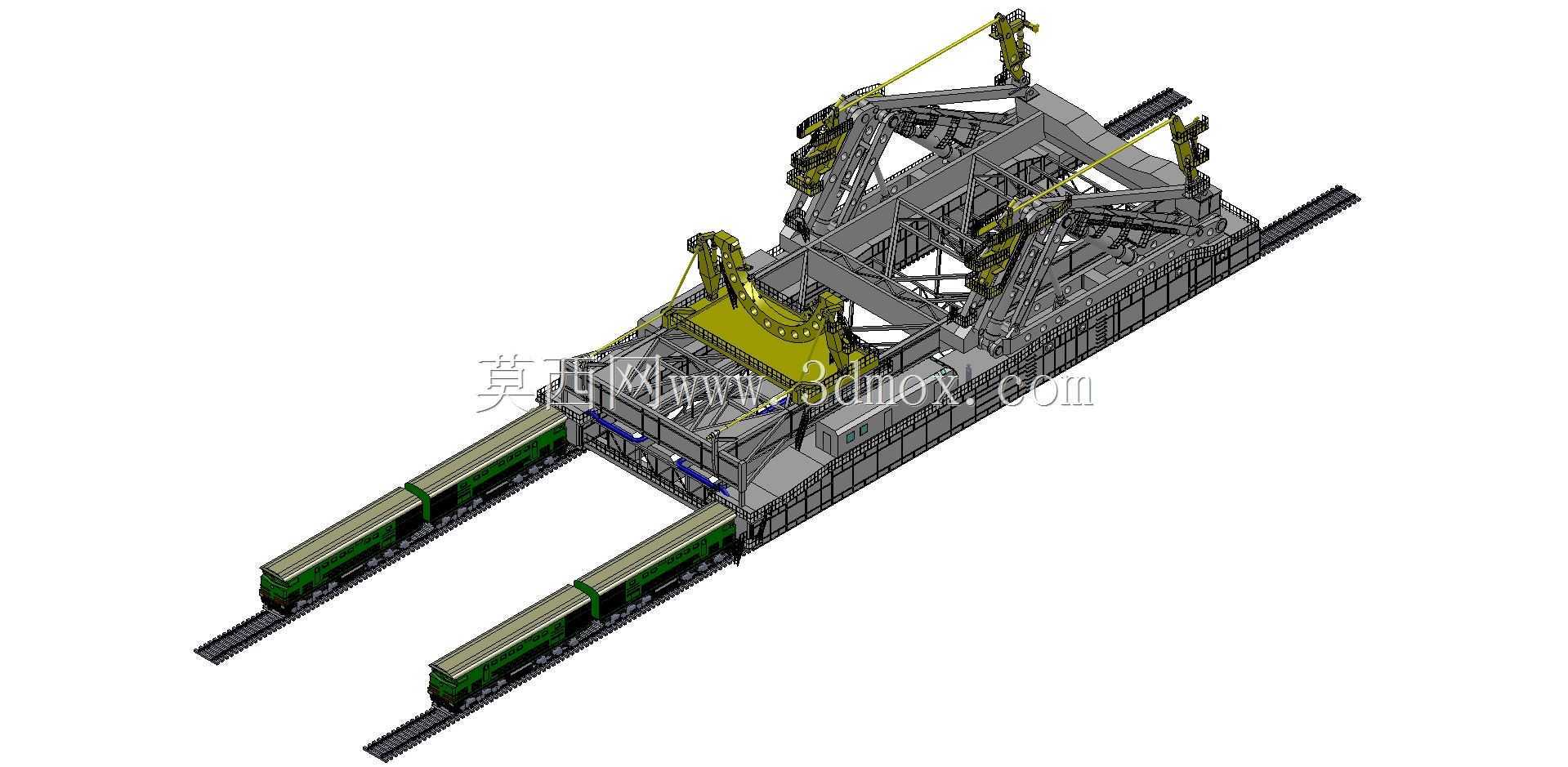

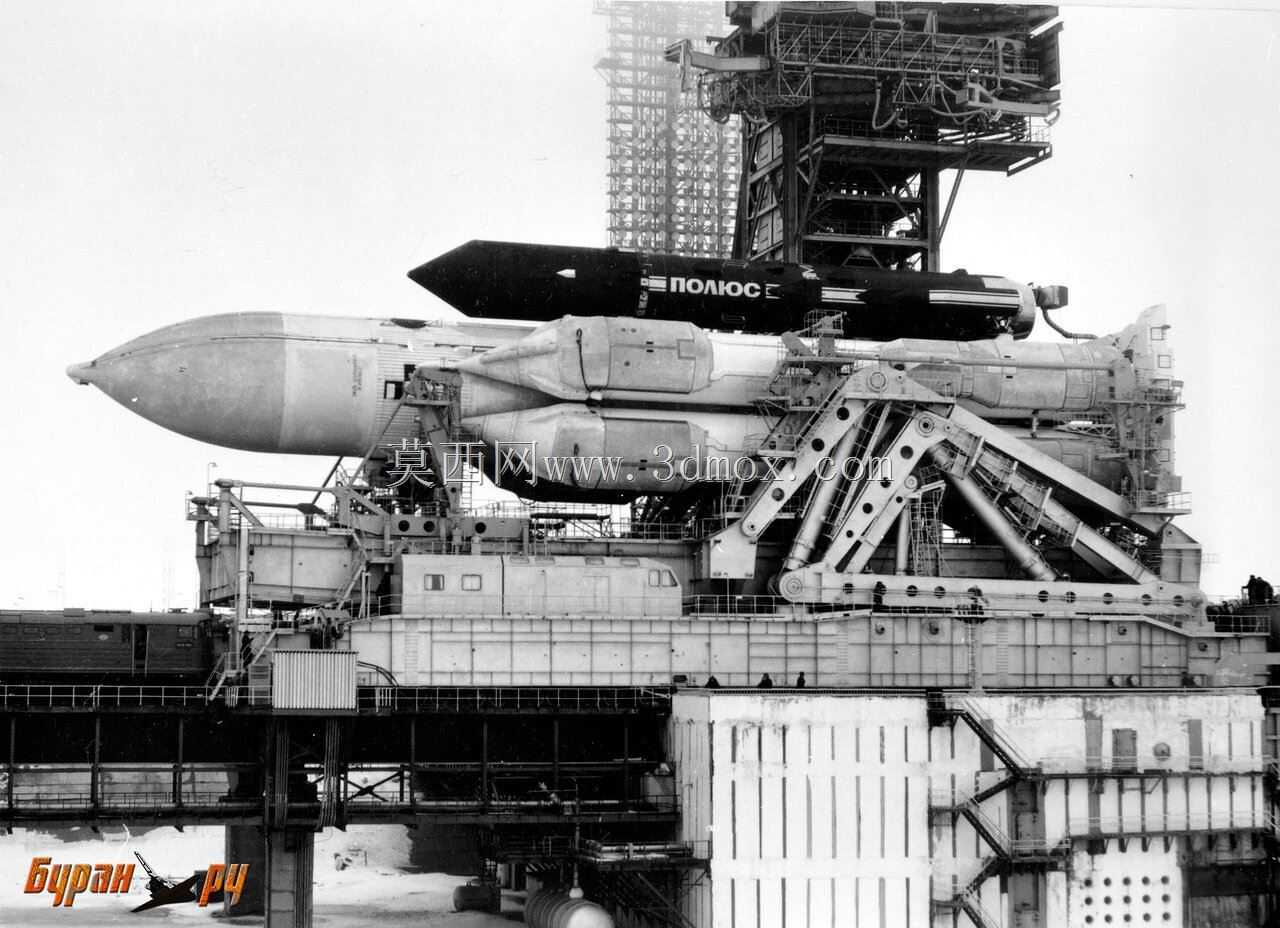

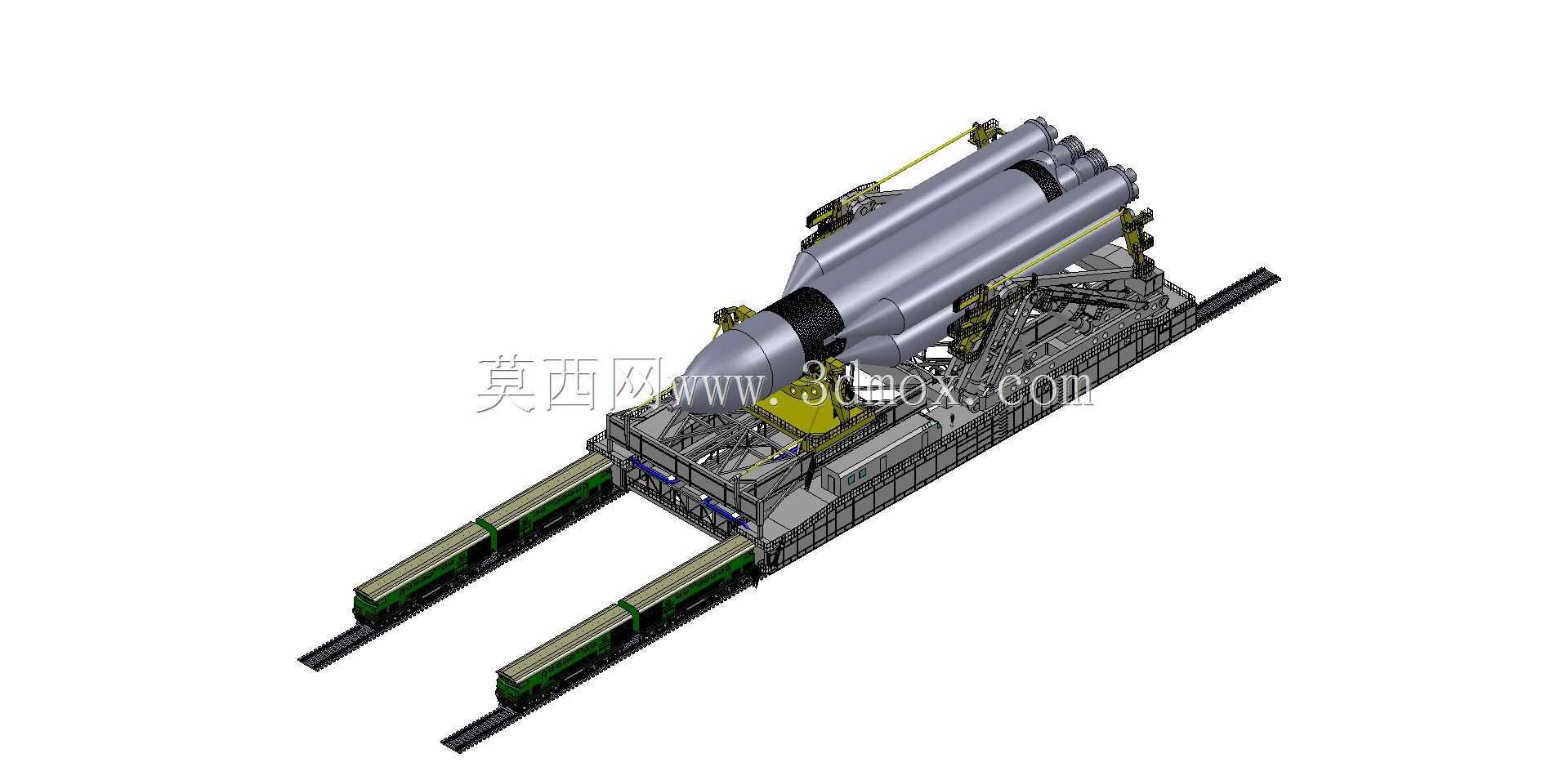

这套结构针对大尺寸重型构件的厂区转运、工位对接、安装定位场景设计，适配航天发射场总装厂房内的轨道转运链路，可直接匹配厂房预埋的标准轨距轨道，无需额外改造基建即可投入使用。整体采用双轨走行的分体式承载框架设计，底部走行单元集成多组轮对，沿轨道纵向排布，可将上部集中载荷均匀分散到轨道基础上，避免局部压强过大损伤厂房地坪与轨道结构，走行侧预留有牵引挂接接口，可适配厂内轨道牵引车、卷扬机等多种牵引动力源，满足低速重载的平稳转运需求。上部承载框架采用桁架式箱型梁组合结构，主受力梁选用厚板焊接箱型截面，在控制整体自重的前提下保证足够的抗弯、抗扭刚度，避免大尺寸构件转运过程中因框架形变导致的构件磕碰、定位基准偏移问题。框架上设置多组可调式支撑定位座，支撑座可沿框架上的T型槽导轨横向、纵向调整位置，适配不同尺寸规格构件的底部支撑点位，支撑座顶部设置有柔性缓冲垫层，避免刚性接触划伤构件表面，同时可抵消转运过程中的小幅振动冲击。框架上部布置多组铰接式吊装辅助臂，臂架可绕铰接支座俯仰转动，配合顶部的卷扬吊点，可在构件就位时实现小范围的姿态微调，无需额外调用大吨位起重机即可完成构件的精准对位，降低安装作业的设备调度成本与作业风险。整套结构的安装边界严格匹配厂房内的轨道间距、厂房净空高度、两侧作业通道宽度，走行单元的转弯半径适配厂房内轨道道岔的最小转弯半径，可覆盖厂房内总装工位、测试工位、发射工位之间的全链路转运需求。设计过程中充分考虑了重载工况下的结构形变余量，所有受力节点均做了加强筋补强，关键铰接位置采用自润滑轴承，减少长期重载使用下的磨损量，降低日常维护频次。框架两侧预留有人员走行通道与安全护栏，方便作业人员在转运、安装过程中随时检查构件固定状态，处理突发的卡滞问题。
