战术导轨配套激光器安装固定支架结构

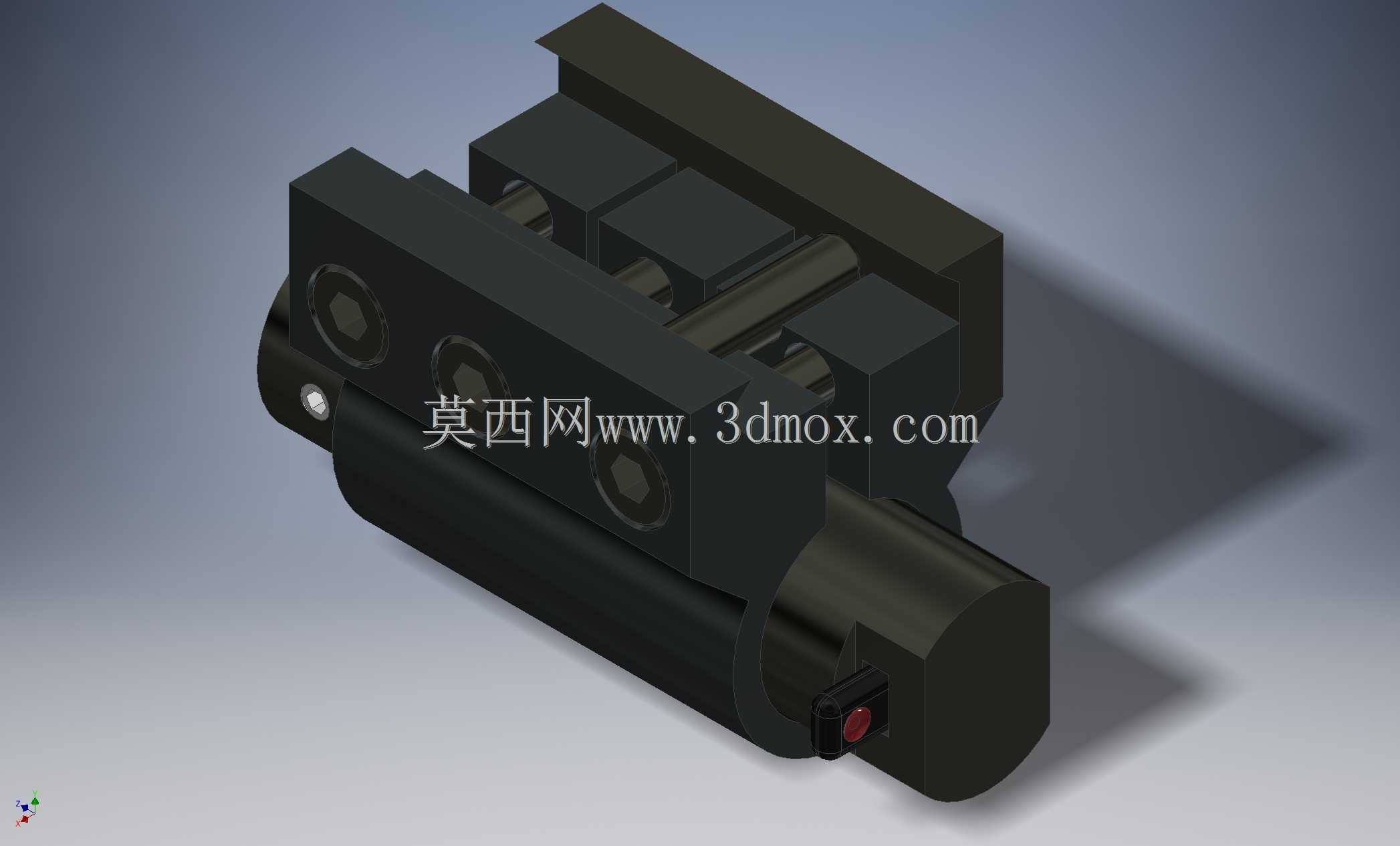

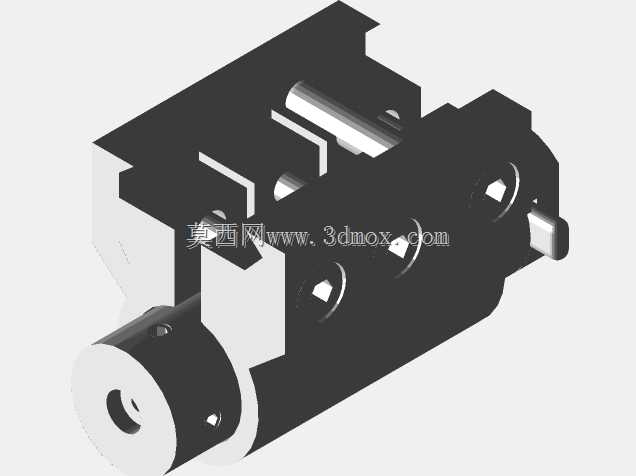

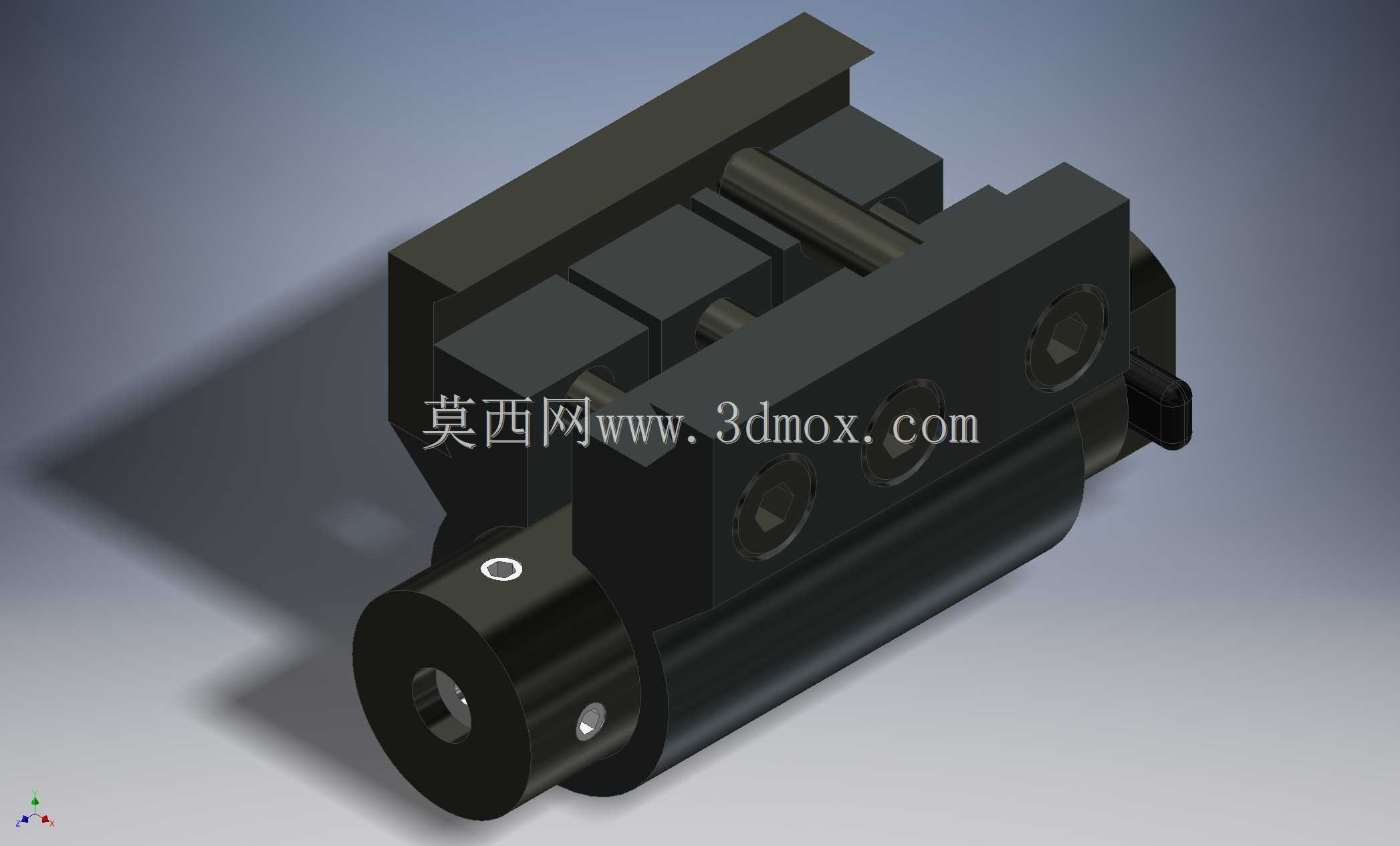

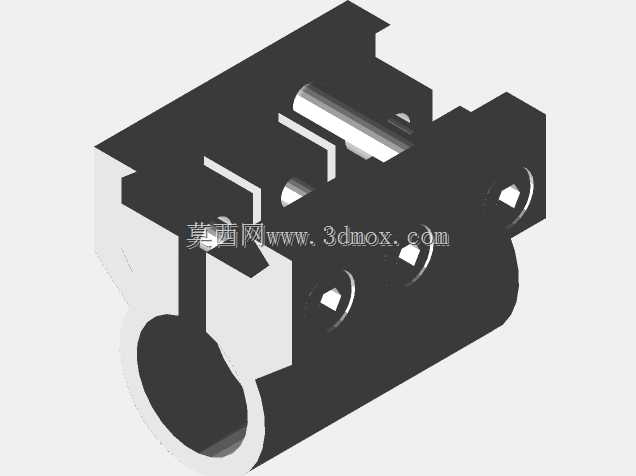

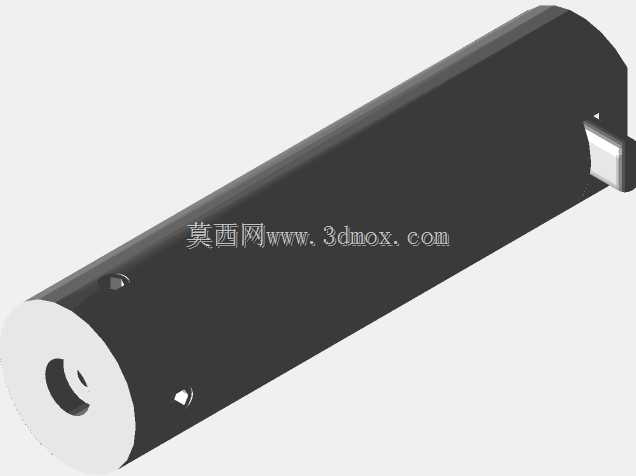

在轻武器战术附件改装、射击训练器材配套、民用模拟战术设备搭建的场景中，这类安装支架承担着激光器与标准战术导轨之间的刚性连接功能，解决不同规格激光瞄准模块与通用皮卡汀尼导轨的适配问题，避免射击过程中因后坐力产生的附件移位、光轴偏移问题。从结构设计来看，支架整体采用分体式夹装结构，上部为与标准战术导轨匹配的卡槽结构，卡槽内侧预留了防滑齿啮合空间，安装时通过侧向锁紧件推动夹块收紧，可牢牢卡合在导轨的标准齿槽内，不会出现沿导轨轴向滑动或周向转动的情况；下部为激光器夹持腔体，采用同轴抱夹设计，腔体内部加工有与激光器外径匹配的定位台阶，端面预留了紧定螺钉安装孔，可通过两颗对称布置的紧定螺钉锁紧激光器外壳，保证激光器光轴与导轨导向方向的平行度控制在合理公差范围内。设计过程中优先考虑了安装边界的兼容性，上部导轨夹的宽度适配标准皮卡汀尼导轨的槽宽，夹装行程覆盖市面上多数战术导轨的厚度范围，不需要额外加工转接件即可直接装卡；下部夹持腔体的内径适配常见的圆柱形激光器外壳尺寸，腔体长度足够覆盖激光器的夹持段，避免装夹后激光器出现悬臂晃动的问题。支架侧面预留的多个沉头孔，既可以作为减重结构降低整体重量，减少对枪械前端重心的影响，也可以作为辅助定位孔，在需要拓展其他小型附件时提供安装点位。实际使用时，操作人员不需要专用工具，仅通过手动拧紧侧向锁紧旋钮即可完成支架在导轨上的固定，调整激光器角度时松开紧定螺钉即可转动激光器调整光轴位置，校准完成后拧紧紧定螺钉即可锁定位置，反复拆装后的重复定位精度能够满足日常射击训练的使用要求。结构的受力路径经过优化，后坐力产生的冲击力会通过导轨夹的啮合齿直接传递到导轨本体，不会在支架连接处产生应力集中，长期使用后不会出现夹块变形、锁紧失效的问题，夹持部位的接触面做了防滑处理，即使在有油污、潮湿的使用环境下，也能保证激光器的固定可靠性。
