炮轨安装式3-9x40变倍战术瞄准镜结构

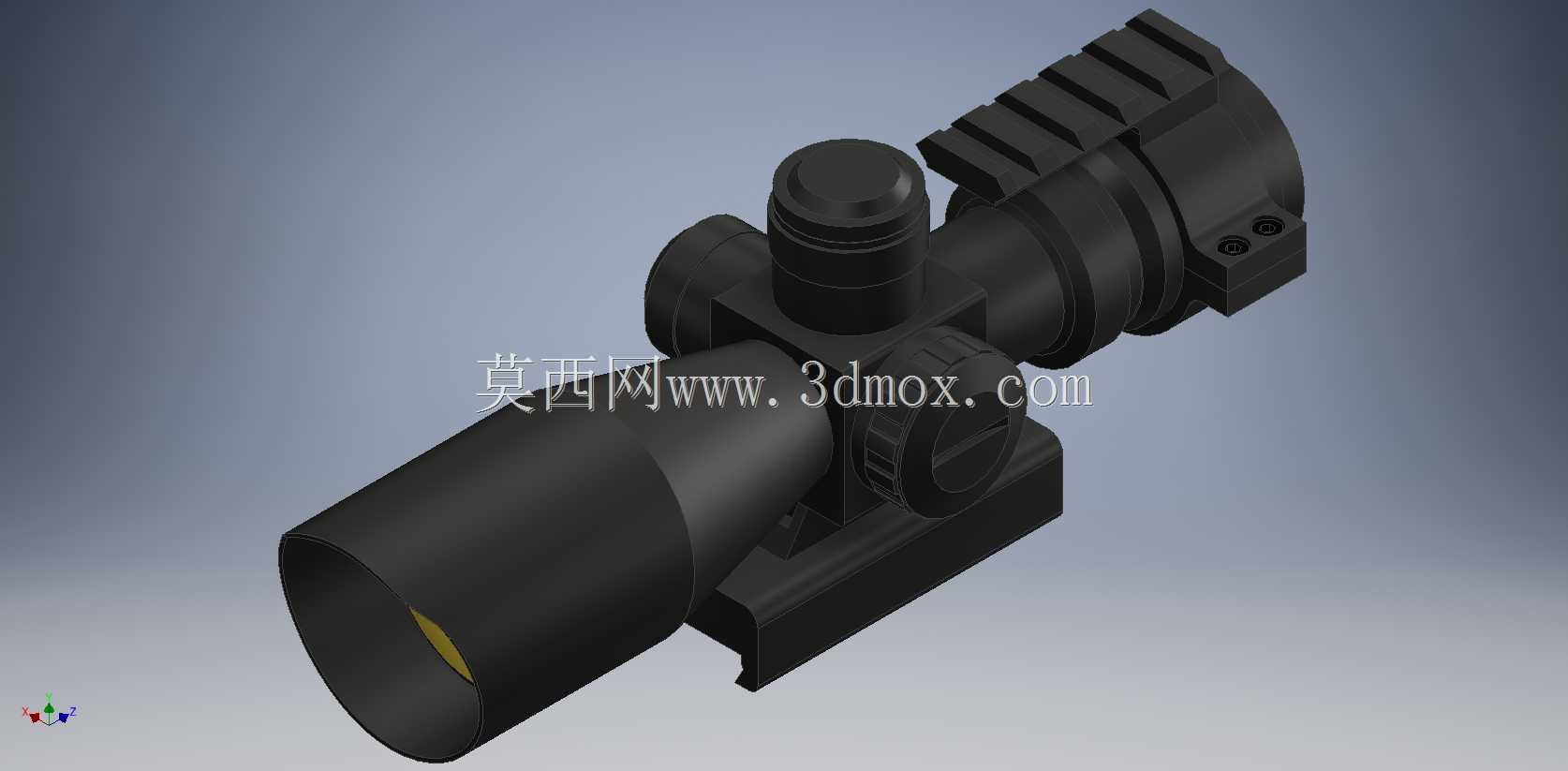

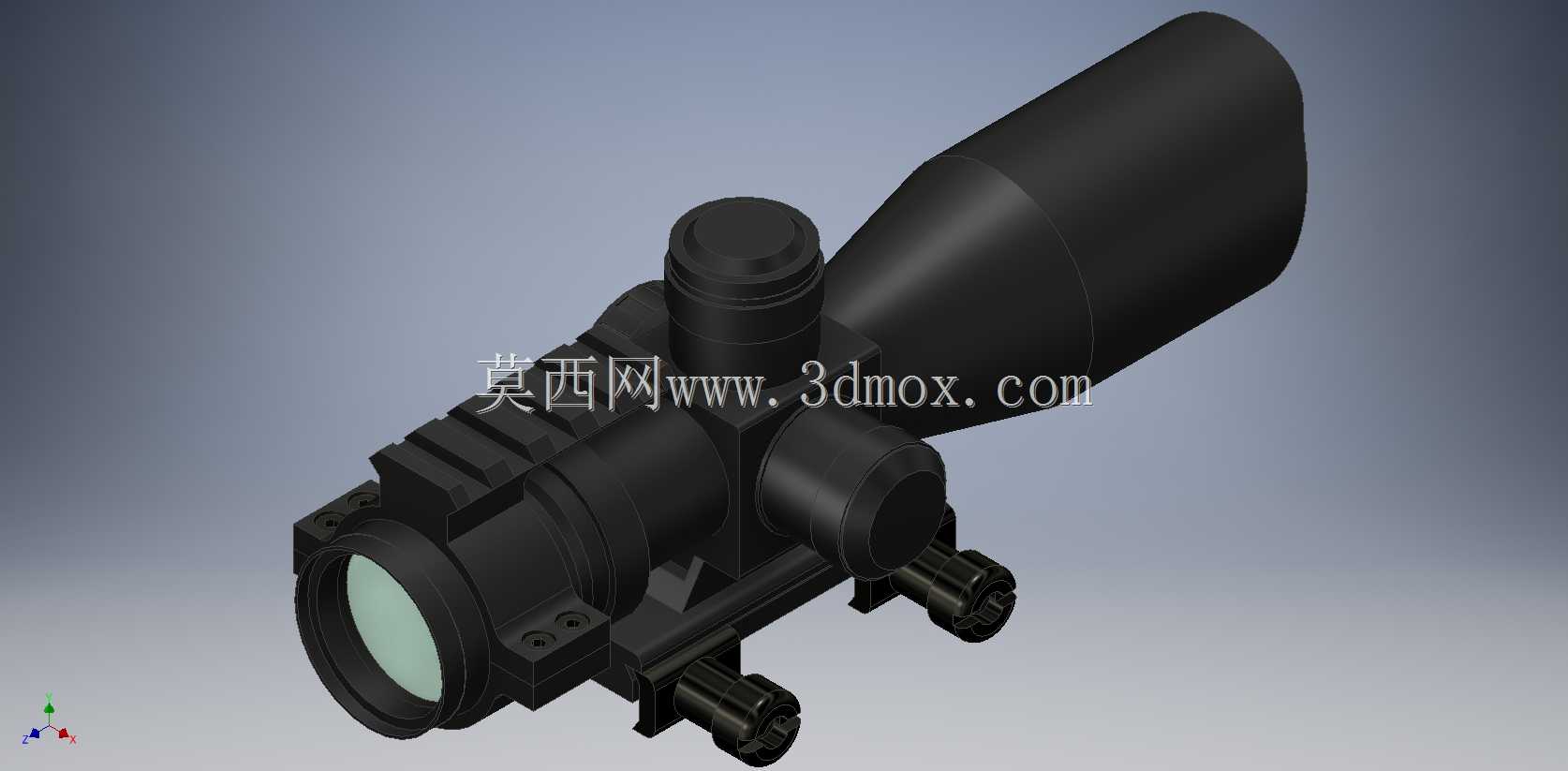

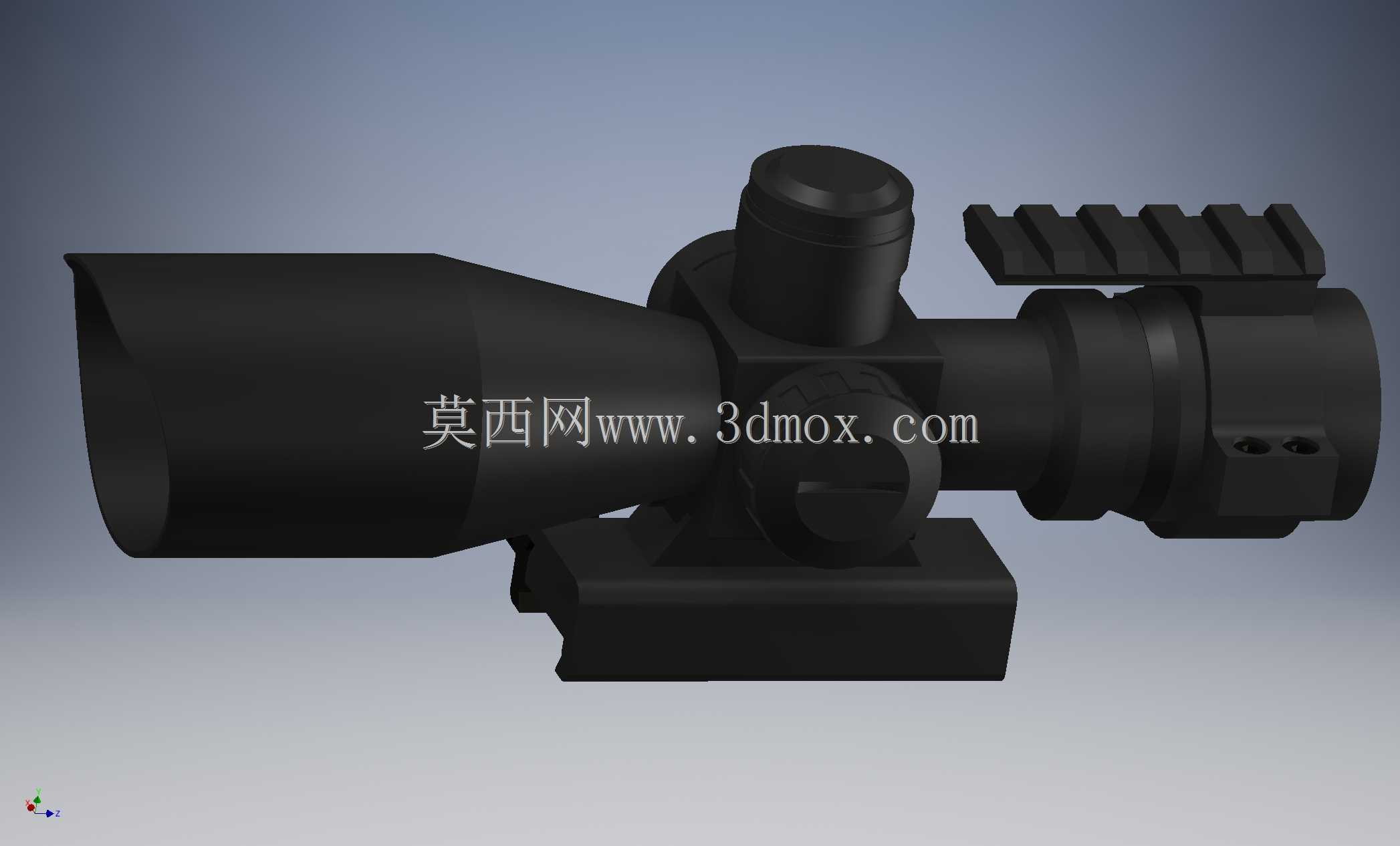

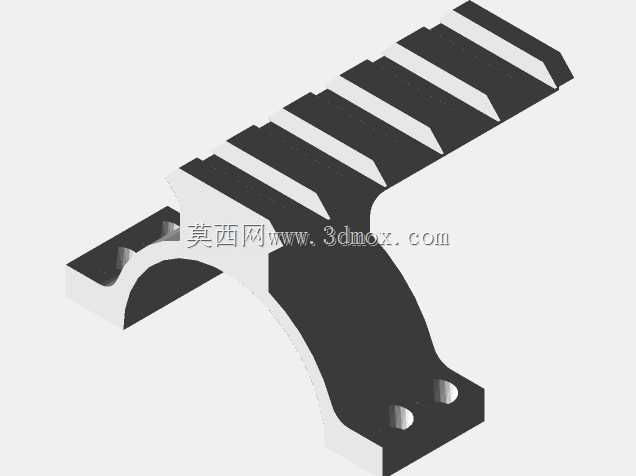

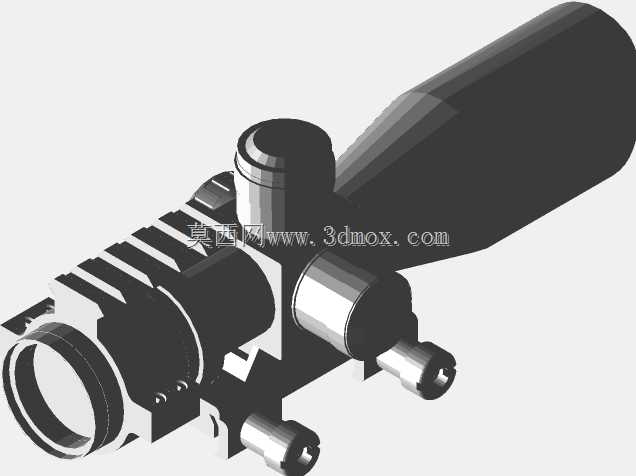

这款瞄准装置主要适配带标准战术导轨的身管武器平台，可在中近程作战场景下为操作人员提供清晰的目标观测与弹道修正参考，覆盖从快速概略瞄准到远距离精准观瞄的使用需求，既可以配套轻武器完成战术任务，也能适配小型车载、机载武器站的观瞄需求，在复杂光照环境下也能通过物镜的透光设计保证成像清晰度，减少环境光线对观瞄效果的干扰。从结构设计来看，整体采用一体化硬质壳体构型，物镜端做了大口径收光设计，目镜端预留了足够的眼点距，避免后坐力对操作人员造成磕碰损伤；中部的变倍调节环做了防滑齿纹结构，戴战术手套操作时也能顺畅完成倍率切换，顶部的弹道调节旋钮采用密封式设计，可在扬尘、降雨环境下保持内部光路的洁净，避免水汽、沙尘进入镜体内部影响成像质量。安装结构部分采用快拆式导轨夹持底座，夹持块的接触面做了防滑纹理处理，锁紧后可承受常规武器的连续后坐冲击，不会出现移位、松动的问题；镜体侧面预留了附加配件安装位，可根据使用需求加装微型红点瞄、战术照明模块等扩展附件，无需额外改造镜体结构。设计过程中优先考虑了野外使用的可靠性，镜体外部的调节部件全部做了圆角过渡处理，避免携行过程中勾挂装具，整体重量控制在合理区间，不会对武器平台的重心造成过大偏移；安装边界方面，底座的夹持槽尺寸完全适配标准皮卡汀尼导轨规格，锁紧螺栓的调节行程可兼容不同公差的导轨安装面，镜体的最大外径、整体长度都经过尺寸校核，安装后不会遮挡武器本身的机械瞄具，也不会和武器上的其他附件产生安装干涉。光路部分采用内调焦结构，倍率切换过程中镜体长度不会发生变化，避免了变倍时镜体活动导致的重心偏移，物镜的镀膜设计可减少强光环境下的眩光问题，在逆光场景下也能清晰分辨目标轮廓；镜体内部的分划板采用蚀刻工艺，长期使用也不会出现分划偏移、脱落的问题，调节旋钮的每一档转动都有清晰的档位反馈，操作人员可在目视瞄准的过程中凭手感完成弹道修正操作，无需反复查看旋钮刻度。
