现代化工业厂房整体布局三维设计方案

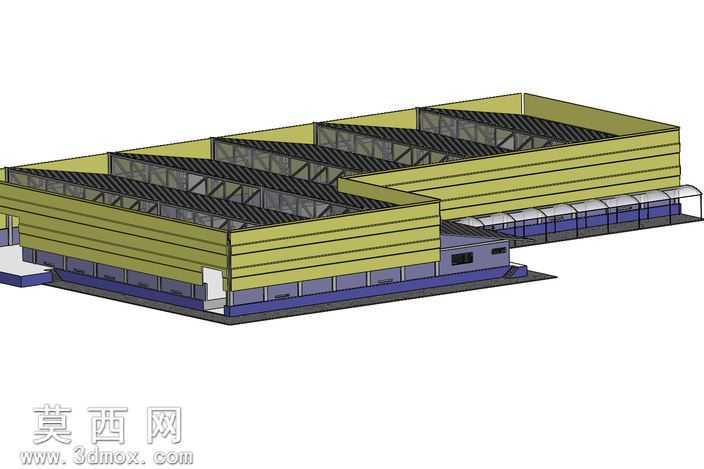

本作品为现代化工业厂房的整体布局三维建模成果，建模过程中严格遵循工业建筑设计规范与生产动线规划逻辑，完整还原了大跨度生产厂房的核心结构与配套附属空间。建模阶段首先搭建整体场地基准平面，依据厂房的功能分区划分主生产区、附属配套区、外部连廊区域的边界，主厂房采用错落式双区块拼接布局，适配不同生产工段的空间需求，屋面采用连续锯齿形采光顶结构，既满足大跨度车间的自然采光需求，也符合工业建筑的排水、通风结构设计要求。墙体部分采用分层材质设置，外立面为黄绿色工业夹芯彩钢板材质，通过横向分层的线条刻画还原彩钢板的拼接肌理，底部设置深蓝色墙基围护结构，区分建筑主体与室外场地的边界，同时还原了厂房侧边的人员出入口、货运出入口的结构细节，出入口处设置台阶与坡道，满足人员通行与货运装卸的使用需求。屋面部分还原了钢结构屋架的支撑结构，通过深色材质区分屋架与采光面板，清晰展现屋面的承重逻辑；厂房侧边设置通长玻璃连廊，采用半透明玻璃材质与金属框架材质搭配，还原连廊的通透质感，作为不同生产区块之间的连通通道。附属配套用房设置在主厂房侧方，采用与主厂房统一的材质风格，设置独立的门窗结构，作为车间办公、配套设备存放的功能空间。建模过程中对各结构的比例进行严格校准，确保厂房的柱距、层高、出入口尺寸符合常规工业建筑的设计参数，材质渲染阶段针对不同构件的物理特性调整反光度、粗糙度参数，彩钢板墙面呈现适度的工业哑光质感，玻璃连廊呈现通透的折射与反射效果，混凝土基座呈现粗糙的水泥肌理，整体渲染效果清晰展现厂房布局的空间关系与结构细节，可直观呈现厂区的功能分区、动线走向与建筑外观特征，为工厂规划阶段的方案沟通、布局调整提供直观的三维可视化参考，帮助设计方与生产方快速校验布局合理性，优化生产动线与空间利用率。
