六叶轴流冷却螺旋桨三维设计作品

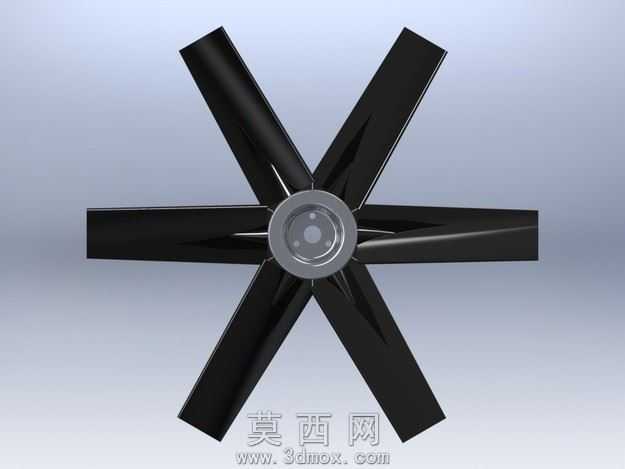

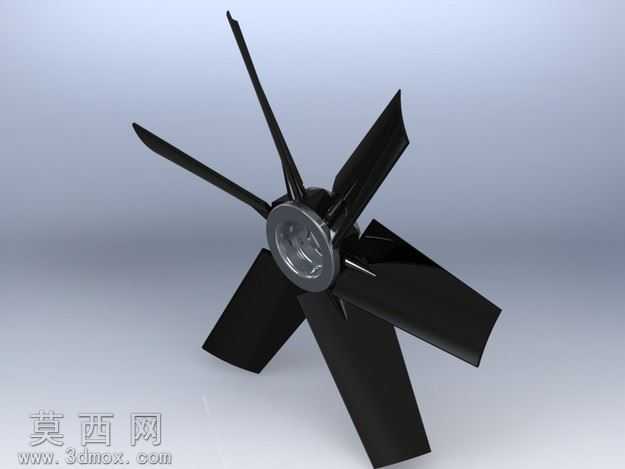

本作品为六叶结构的轴流式螺旋桨三维模型，整体采用中心轮毂加放射状均布叶片的结构形式，建模过程中先通过草图绘制确定中心轮毂的内外径尺寸，其中轮毂中心预留适配28毫米传动轴的安装孔位，孔内设计有键槽结构用于传递扭矩，保证与动力轴的可靠连接，轮毂外侧做圆弧过渡处理，降低与叶片连接处的应力集中风险。叶片部分采用变截面翼型设计，从叶根到叶尖逐步调整弦长与安装扭角，建模时先绘制多个截面的翼型轮廓草图，通过放样特征生成单个叶片的基础实体，再对叶片前缘做圆角钝化处理、后缘做减薄优化，既保证叶片的结构强度，又能降低运转过程中的空气阻力，减少紊流产生。完成单个叶片建模后，通过圆周阵列特征围绕中心轮毂均匀阵列6片叶片，阵列过程中严格控制每片叶片的角度偏差，保证整体动平衡性能，避免高速运转时产生异常振动。材质设计上整体赋予哑光黑色工程塑料材质，模拟玻纤增强尼龙的质感，轮毂部分适当调高材质的金属质感参数，还原内嵌金属轴套的视觉效果，渲染阶段采用渐变浅灰色背景，搭配柔和的侧上方主光源与底部补光，清晰呈现叶片的曲面弧度、扭角变化以及轮毂的装配结构细节，同时添加微弱的环境反射效果，提升模型的真实感。设计过程中充分考虑该螺旋桨的通风散热使用场景，500毫米的外径尺寸适配大型散热通风设备的安装需求，叶片的扭角经过参数化调整，保证在额定转速下能够推动足够流量的空气，同时叶片与轮毂的连接位置做加厚处理，提升长期运转的结构可靠性，中心的轴孔尺寸适配常用的传动输出轴规格，无需额外修改即可直接适配对应动力装置，整体模型结构完整，曲面过渡顺滑，无几何错误，可直接用于装配验证、运动仿真以及渲染展示等场景。
