带排风涡轮的工业喷漆柜三维结构设计

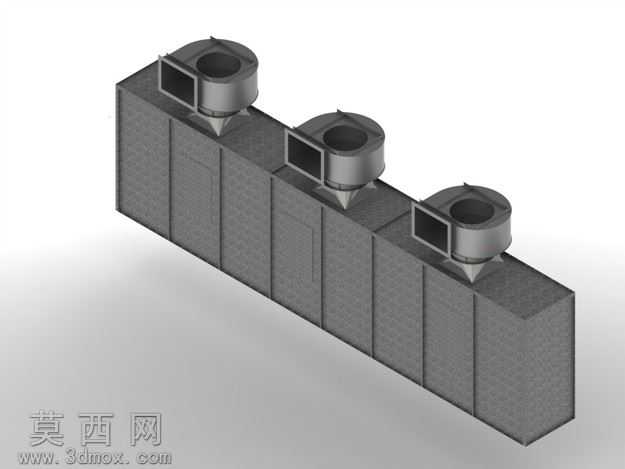

本模型为工业涂装作业使用的带排风涡轮结构的喷漆柜，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业涂装设备的实际尺寸比例，对柜体主体、排风单元、接口结构进行了精细化的特征还原。从结构设计来看，整体采用长条形模块化柜体布局，柜体侧面设置有可开合的检修舱门结构，舱门表面做了加强纹理的细节处理，提升柜体结构刚性的同时还原了实际产品的外观特征；柜体顶部等距排布三组独立的排风涡轮单元，每个涡轮单元下部设置锥形集风罩结构，侧部预留方形排风对接接口，可直接对接车间废气排风管道，实现喷漆作业过程中漆雾、废气的定向收集与排出，避免漆雾散逸到作业车间环境中。建模过程中对各部件的装配关系做了精准约束，柜体板材的拼接缝隙、涡轮单元与柜体顶部的安装定位、集风罩与柜体内部腔体的连通结构都做了符合工程实际的处理，没有出现结构干涉或者装配错位的问题。材质渲染方面，整体柜体采用哑光金属磨砂材质，还原工业设备常用的冷轧钢板喷涂后的质感，涡轮外壳做了轻微的金属反光处理，区分不同部件的材质属性，让整体模型的视觉呈现更贴近真实设备的外观效果。设计思路上，该喷漆柜采用多组排风单元分布式布局，相比单排风结构的喷漆柜，能够在长条形作业腔体内形成更均匀的负压场，避免出现排风死角，提升漆雾收集效率；锥形集风罩的结构设计可以优化排风气流的走向，降低风阻，提升排风涡轮的工作效率，减少能耗；侧部的方形接口采用标准通风管道尺寸设计，方便现场安装时直接对接现有排风管路，降低现场改造的工作量。模型完整还原了设备的内外腔体结构，柜体内部的作业空间与顶部排风腔体连通，能够直观展示漆雾从作业区进入集风罩、再通过涡轮从侧部接口排出的完整气流路径，可用于涂装车间设备布局规划、排风系统方案演示、设备结构教学等场景，建模过程中对非关键的细小零部件做了合理简化，在保证结构完整性的前提下控制了模型的整体面数，方便后续的装配调整与渲染出图操作。
