蜗轮蜗杆传动变速箱结构设计

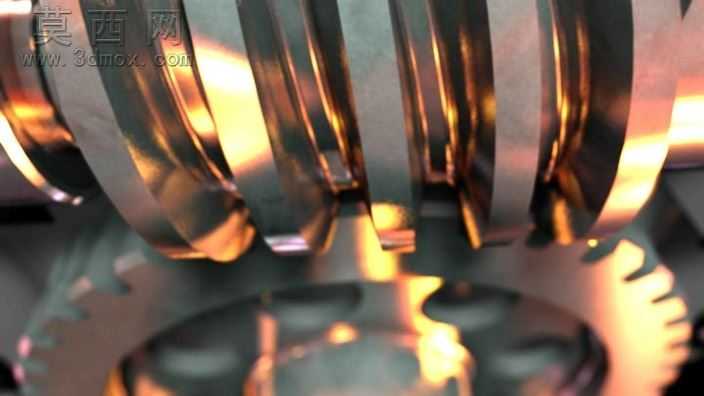

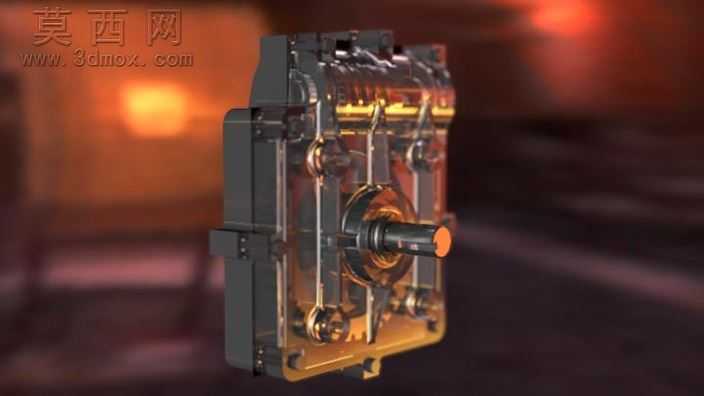

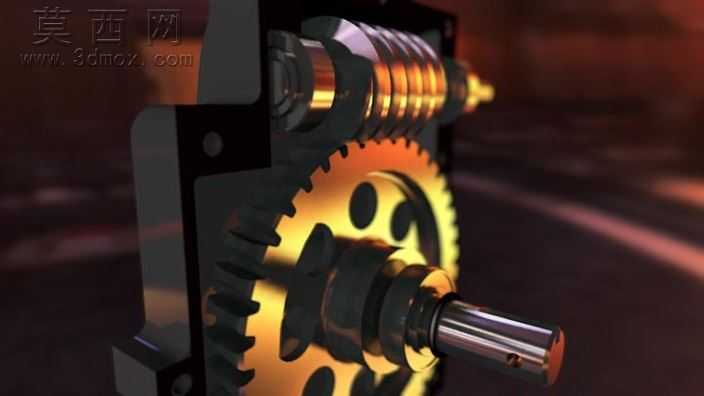

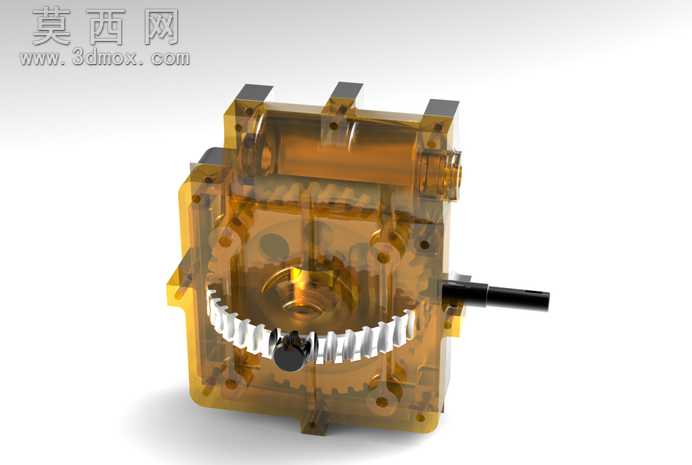

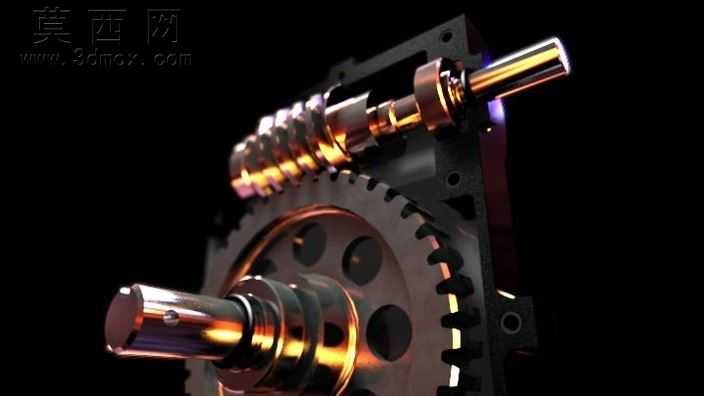

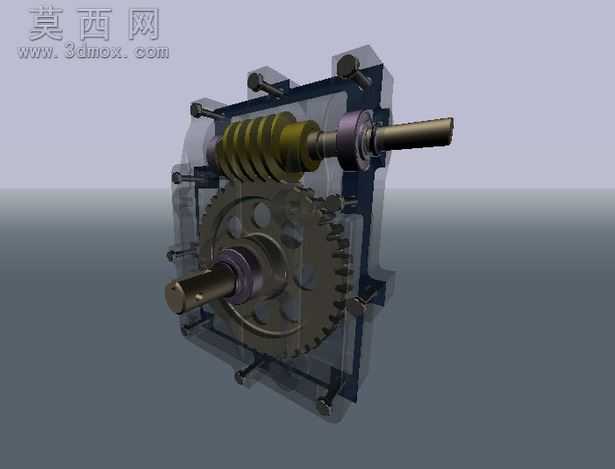

本作品为蜗轮蜗杆式变速箱三维结构设计，建模过程中严格遵循机械传动设计规范，对变速箱的各个组成部件进行了精细化的参数化构建。首先从核心传动副入手，精准绘制蜗轮与蜗杆的齿形轮廓，按照标准模数、压力角、传动比参数完成齿部特征建模，保证啮合齿面的配合精度符合传动要求，还原蜗轮蜗杆传动大减速比、反向自锁的结构特性。箱体部分采用剖分式结构设计，清晰展示内部传动组件的装配关系，建模时对箱体的安装定位孔、轴承座腔体、密封槽位、连接法兰等细节特征逐一还原，橙色剖视面直观区分箱体与内部组件的边界，方便观察内部传动链路。输入输出轴的建模严格匹配轴径、键槽、轴肩定位尺寸，对应轴承、密封件的安装位预留了标准装配间隙，轴端的伸出长度、连接结构均按照通用变速箱的安装规范设计，保证模型具备实际参考价值。渲染阶段采用哑光金属材质模拟铸铁箱体的质感，传动件采用亮面金属材质区分，通过半透明与剖视结合的展示方式，既呈现变速箱的外部整体轮廓，又完整展现内部蜗轮蜗杆的啮合状态、轴系的支撑布局。设计过程中重点考量了传动部件的润滑空间预留、箱体的拆装工艺性、轴承的定位与固定方式，对各个部件的装配干涉进行了逐一排查，确保各零件装配关系合理，可用于机械原理教学、传动结构方案参考，也可作为相关非标传动设备设计的参考蓝本，帮助设计者快速理解蜗轮变速箱的结构组成与传动逻辑，为后续的工程化设计提供直观的三维参照。
