行星齿轮减速机三维结构设计模型

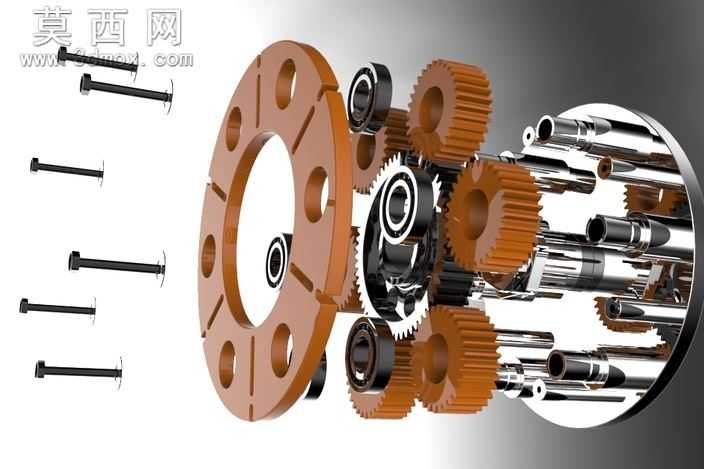

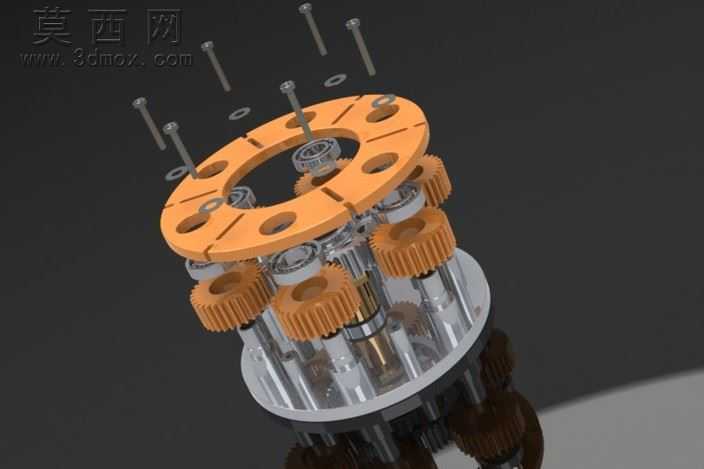

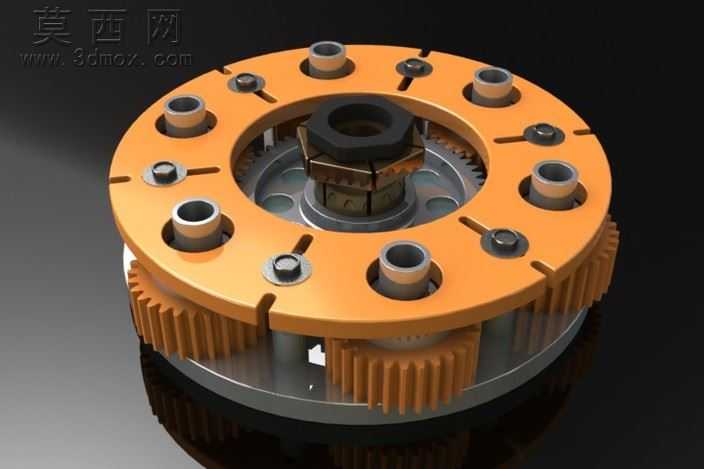

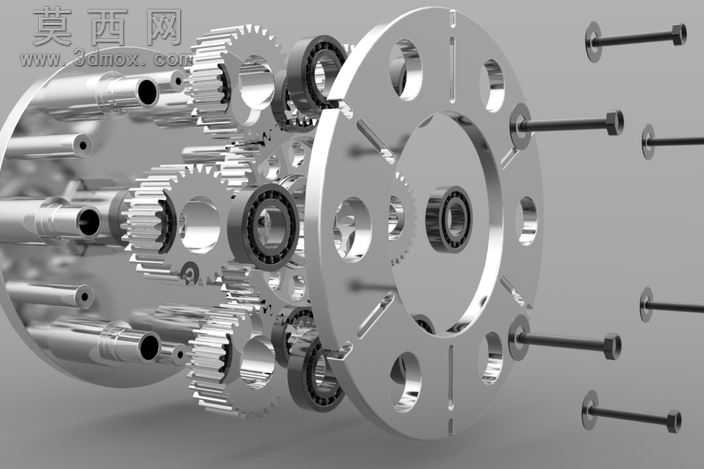

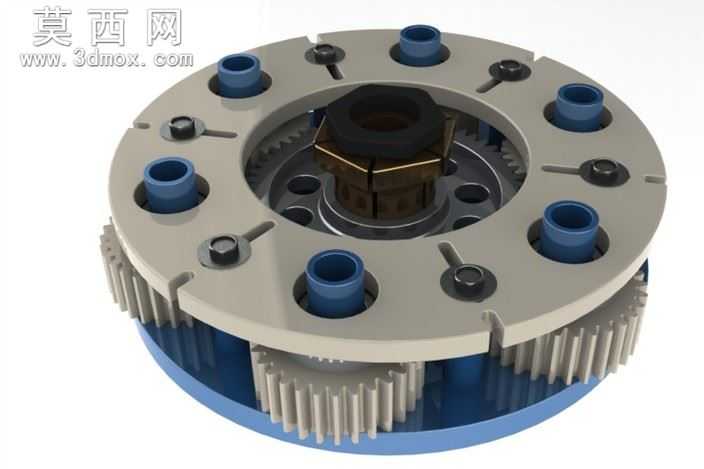

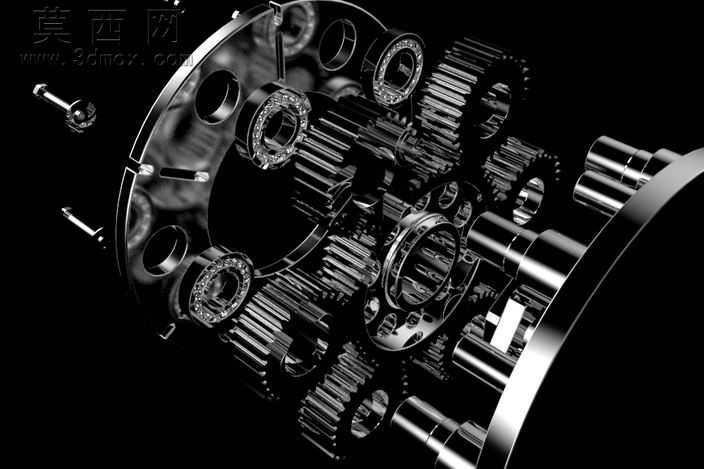

本行星齿轮减速机模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循行星轮系的传动设计规范，对每一处传动配合结构都做了精准的尺寸约束，确保各齿轮副的啮合间隙、同轴度等装配参数符合实际工业生产的设计要求。模型完整还原了行星减速机的核心组成结构，包含内齿圈、多组均匀排布的行星齿轮、中心太阳轮、行星架、输入输出连接端以及配套的紧固件、定位衬套等全部零部件，每一个零件都做了独立的建模处理，可单独拆分查看结构细节，也可完成整体装配干涉检查。在渲染表现上，模型针对不同零部件做了差异化的材质赋予：外部承载端盖采用阳极氧化橙色金属材质，还原工业产品常用的表面处理质感，金属表面添加了细微的磨砂纹理与环境反射效果，避免塑料感；齿轮传动部件采用调质钢材材质，添加了符合机加工特征的表面粗糙度表现，齿面部分做了轻微的高光处理，体现精密加工的质感；紧固件、定位套等标准件采用发黑处理的金属材质，与主体结构形成清晰的视觉区分，整体渲染光影采用柔和的工作室布光，既清晰展现各部件的结构层次，也还原了工业机械产品的厚重质感。结构设计上，该模型采用典型的NGW型行星轮系布局，行星轮沿太阳轮周向均匀分布，通过行星架实现动力的汇流输出，相比普通定轴轮系减速机，在相同体积下可实现更大的传动比与更高的承载能力，端盖上设计了多组均匀分布的安装定位孔与连接螺栓，可直接适配通用的安装接口，内部还预留了润滑容腔的结构空间，符合实际减速机的润滑设计要求。建模过程中先完成核心传动参数的计算匹配，确定太阳轮、行星轮、内齿圈的模数、齿数、变位系数等核心参数，再依次完成单个零件的特征建模，通过装配约束完成整体拼接，最后对安装孔、螺栓沉头、定位槽等细节结构做了精细化处理，确保模型既可以用于传动原理的教学演示，也可作为同类产品设计开发的参考蓝本，清晰展现行星减速机紧凑化、高承载的结构设计特点。
