输送机驱动电机齿轮箱结构设计

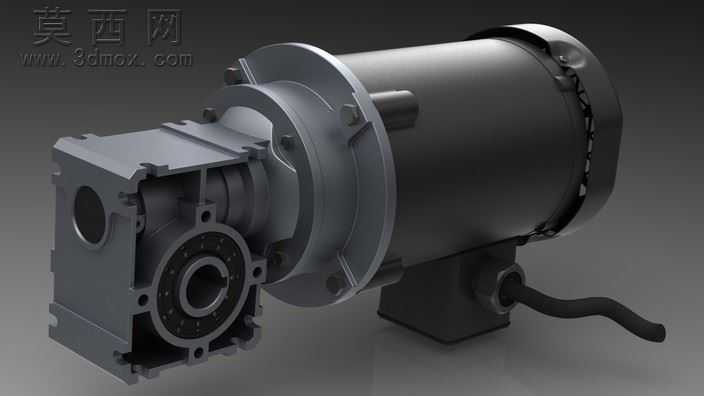

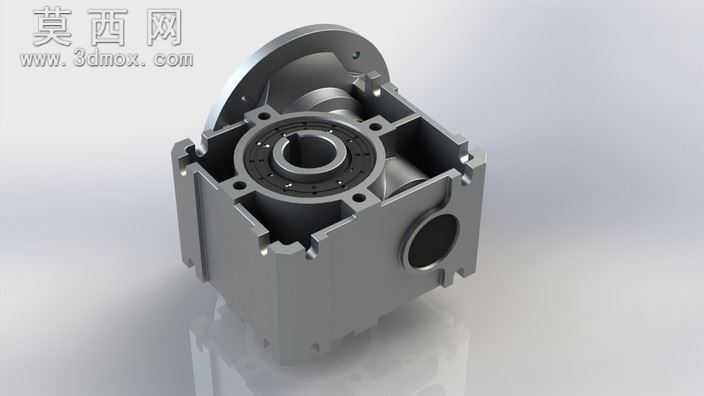

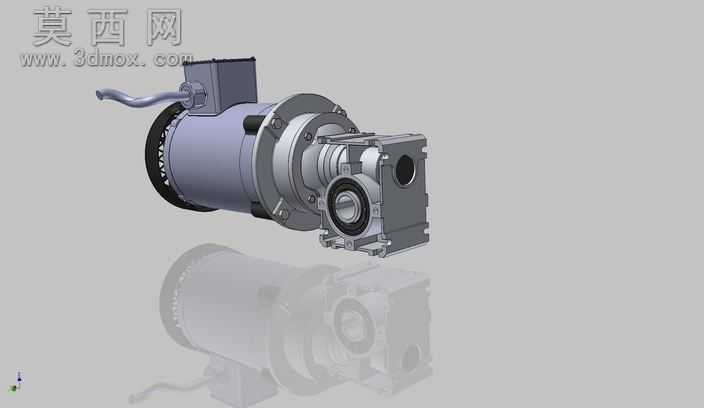

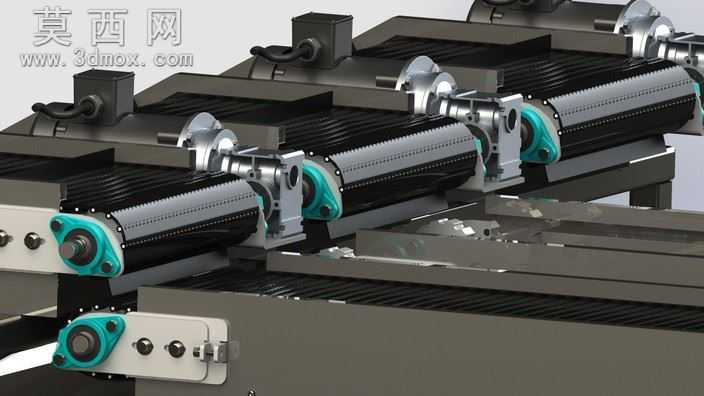

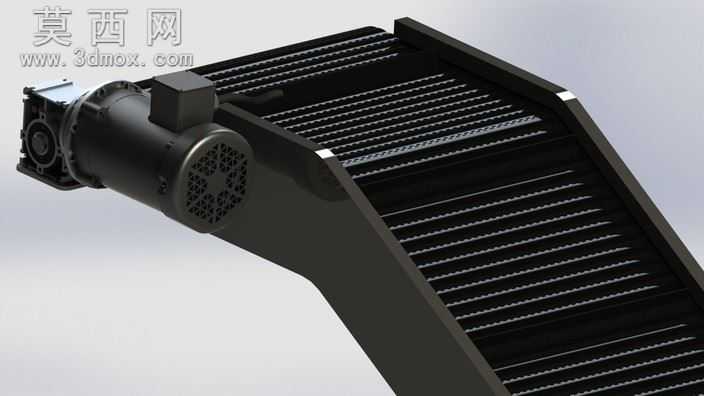

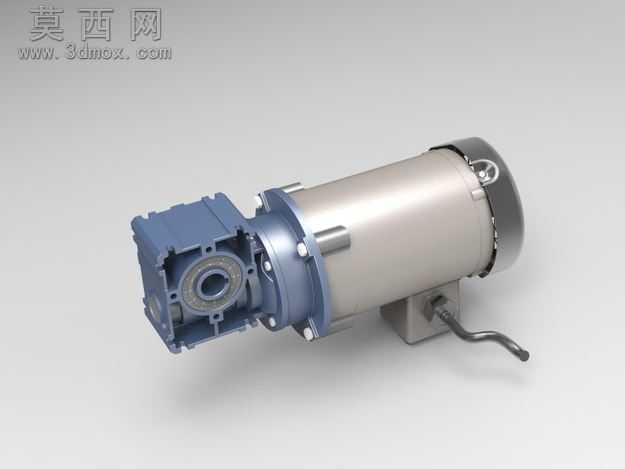

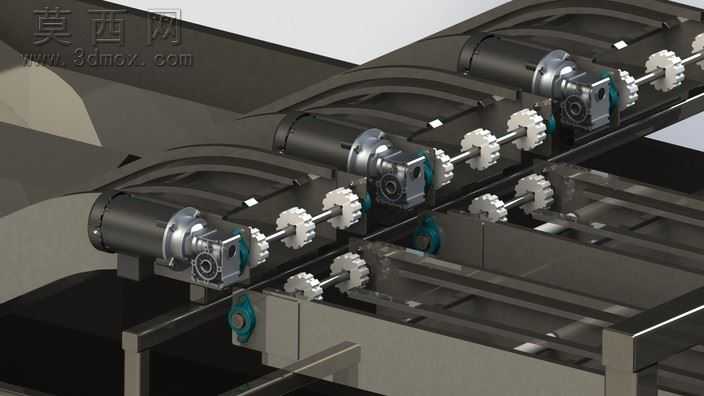

本模型为输送机配套的驱动电动机集成齿轮减速箱体，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工艺与装配公差要求，对箱体的每一处安装孔位、轴承座腔、密封槽、连接法兰都做了精准的尺寸约束，可直接用于后续的工程图导出与生产参考。模型渲染阶段采用金属哑光灰材质模拟铸铁箱体的真实质感，对轴承安装位、输入输出轴孔做了金属高光处理，还原了机械加工面的光洁度特征，剖视视角清晰展示了内部齿轮啮合腔、轴承定位台阶、润滑油道预留位的结构布局，让使用者可以直观理解减速单元与电机本体的集成逻辑。设计过程中充分考虑输送机的重载运行工况，箱体采用方形加强筋结构提升整体刚性，输入侧采用法兰安装结构适配标准电机的连接尺寸，输出侧设计为空心轴通孔结构，可直接套装输送机的驱动辊轴，省去额外的联轴器连接环节，提升传动系统的紧凑性。箱体侧面预留了透气塞、油标、放油螺塞的安装位置，兼顾日常维护的便利性，各连接面的止口设计充分考虑密封件的安装空间，可有效避免运行过程中润滑油渗漏问题。内部齿轮腔的容积经过反复校核，既保证齿轮啮合过程的充分润滑，又避免注油过多造成的搅油损失与温升问题，轴承位的跨距设计经过力学验算，可承受输送机启停过程的冲击载荷，保证长期运行的稳定性。整个模型的所有零件都具备完整的建模特征树，没有碎面与破孔问题，可根据实际使用需求修改安装尺寸、调整减速比参数，适配不同带宽、不同输送负载的输送机设备使用，也可作为同类集成式减速电机设计的参考范本，帮助设计人员快速完成同类型产品的结构优化与方案迭代。
