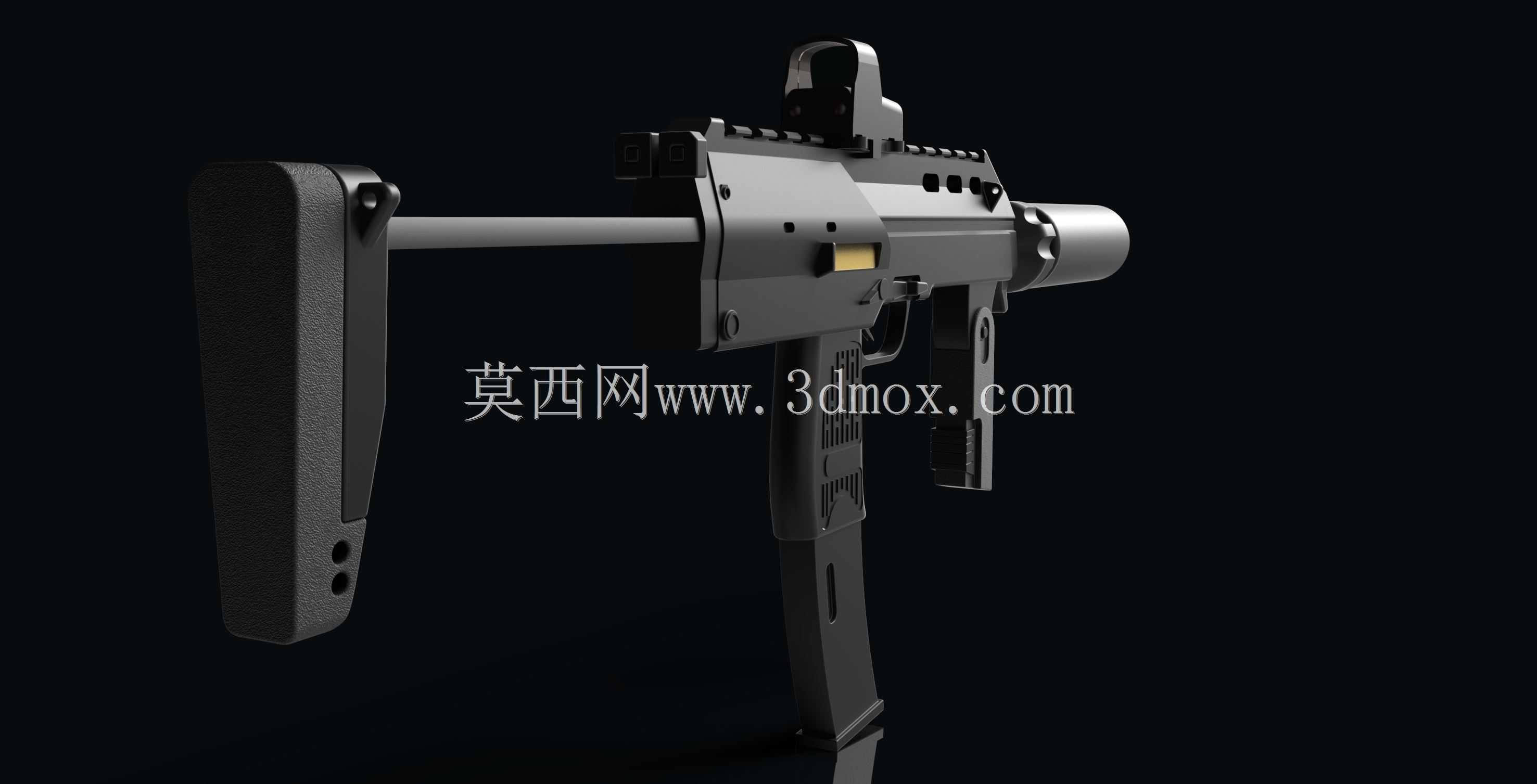

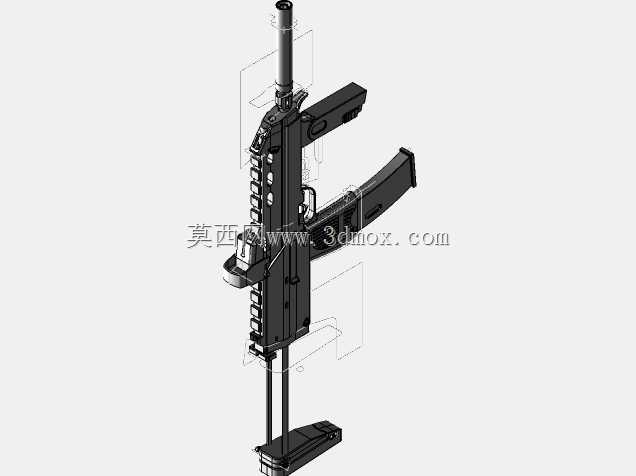

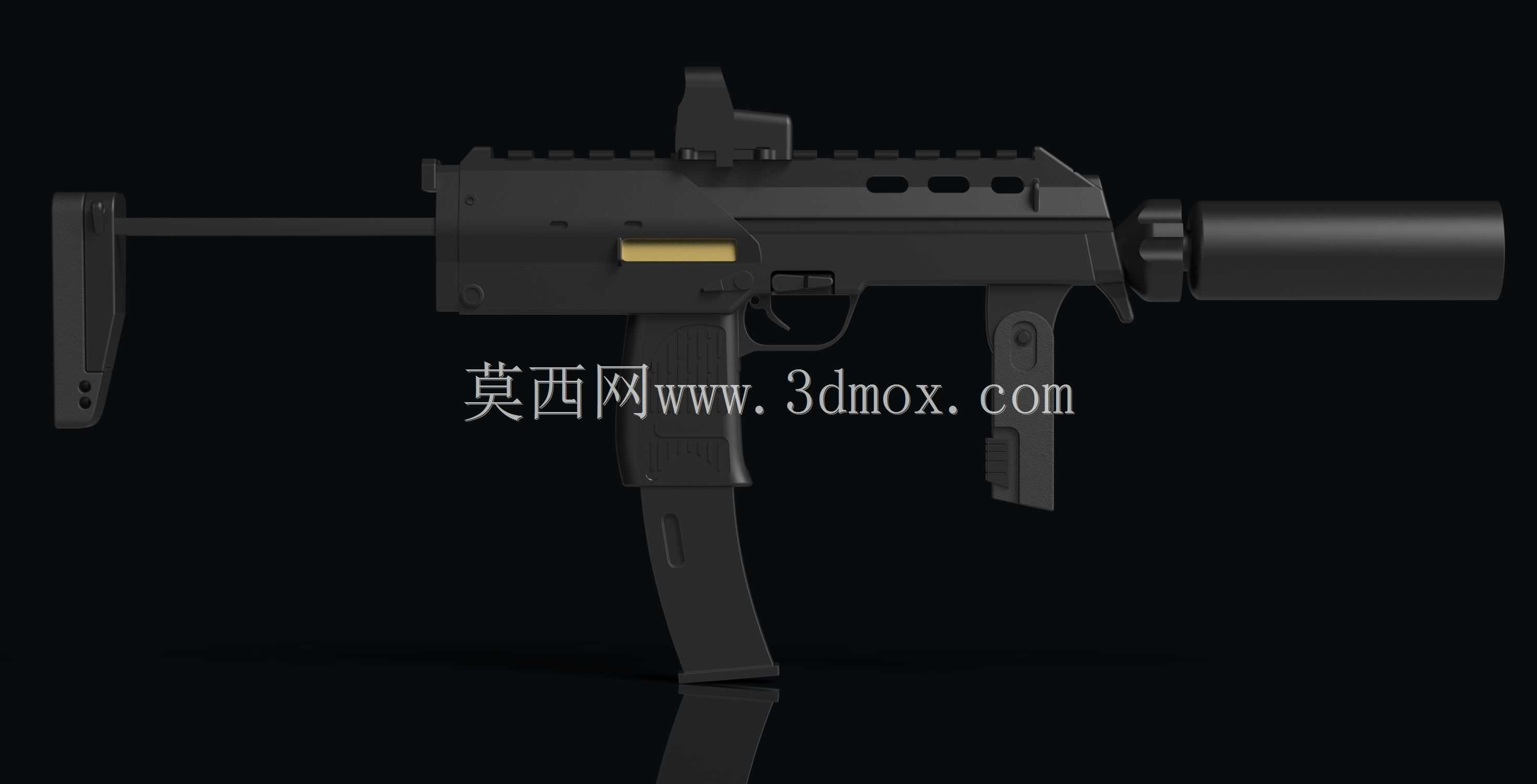

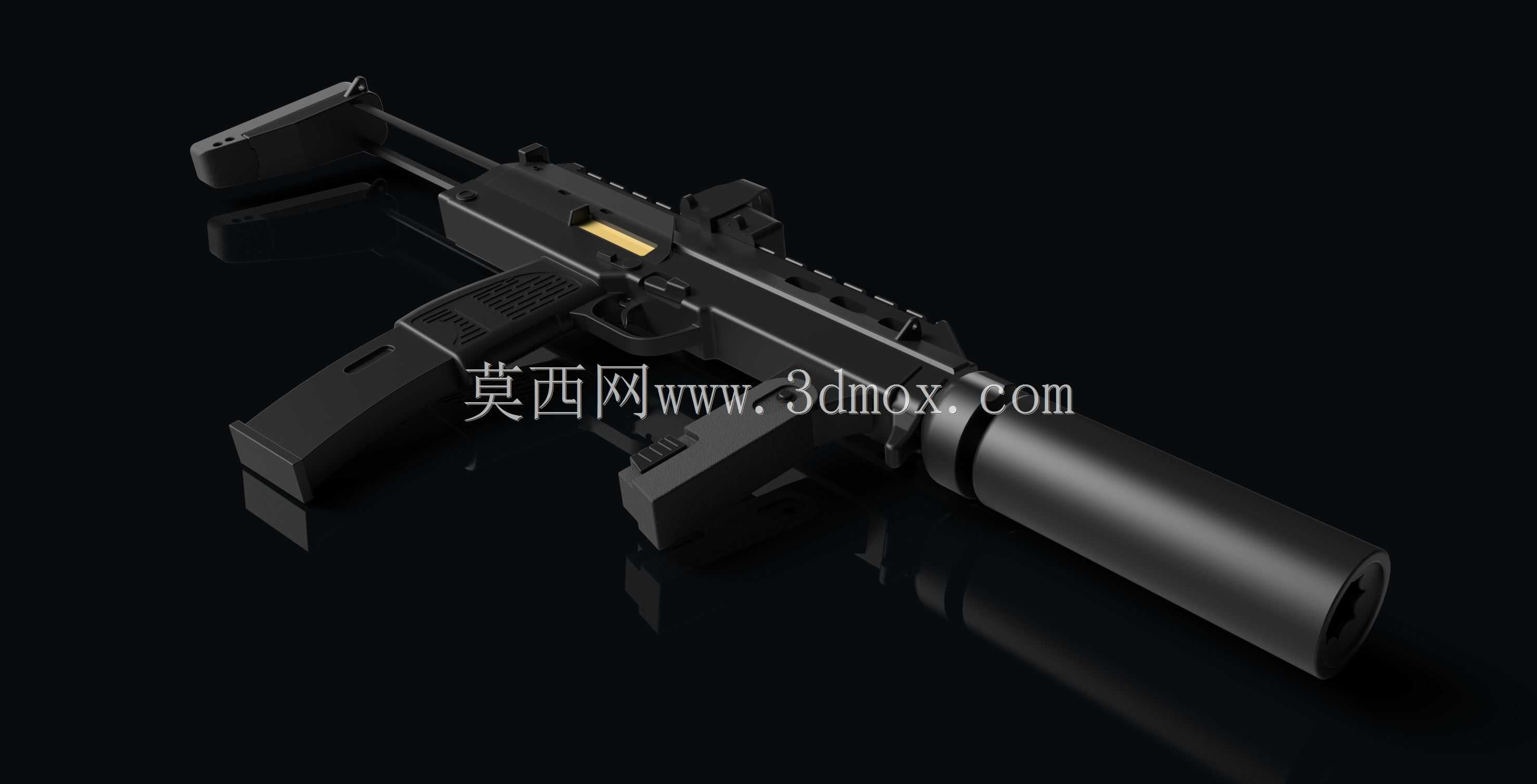

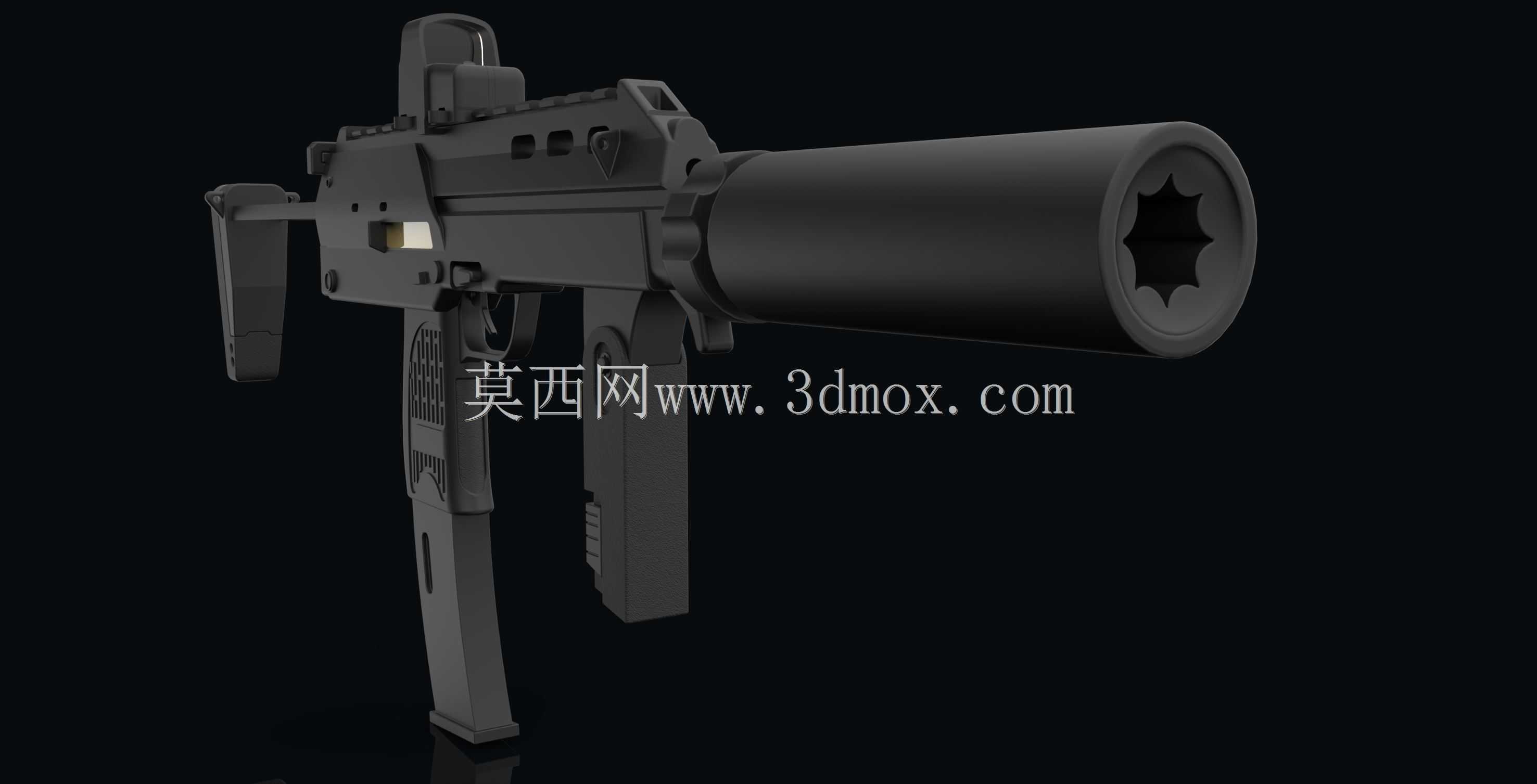

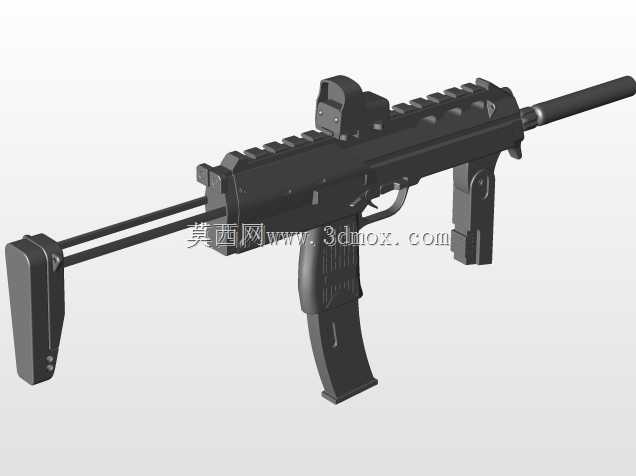

MP7冲锋枪消音版精细结构三维建模

本次建模的MP7消音改型，核心面向轻武器结构验证、战术场景仿真、装备教具开发等实际应用场景，建模过程完全参照实物测绘的结构比例还原，没有做夸张的艺术化修改。从结构设计逻辑来看，该武器采用伸缩式枪托结构，建模时完整还原了枪托的两级伸缩卡位结构，收缩状态下整体长度控制在340mm左右，完全展开后总长度为540mm，安装的消音组件长度为180mm，消音段外径38mm，整体安装边界完全匹配原枪枪口的连接卡槽，不需要额外修改枪口结构即可完成装配，适配原枪的所有战术附件安装位。机匣顶部保留了全长皮卡汀尼导轨结构，建模时还原了导轨的标准齿形参数，齿距2.5mm，齿高1.8mm，可以直接适配各类标准战术瞄准配件，护木两侧的预留导轨槽也做了等比例还原，方便后续加装激光指示器、战术手电等附件。握把部分采用符合人体工程学的倾斜角度设计，握把倾斜角为15度，表面的防滑纹理做了凹凸结构还原，弹匣插口位于握把内部，适配20发、40发两种容量的标准弹匣，建模时还原了弹匣的卡扣锁定结构，插拔行程为22mm，锁定卡位的间隙控制在0.1mm以内，符合实物的装配公差要求。扳机护圈做了加大设计，可适配戴战术手套时的操作空间，护圈内部宽度为28mm，扳机行程还原为8mm，击发组件的内部联动结构也做了简化但符合逻辑的结构表达，没有出现结构穿模、逻辑矛盾的问题。消音组件内部采用多腔室膨胀消音结构，建模时还原了内部的三个隔腔挡板结构，挡板上的泄压孔位置与角度完全参照实物设计，消音外壳与内胆的同轴度公差在建模时控制在0.05mm以内，保证装配后不会出现偏心问题。枪身尾部的背带环、快慢机调节柄、拉机柄等小结构都做了独立建模还原，快慢机的三个档位（保险、单发、连发）的转动角度都做了限位结构设计，转动行程为90度，符合实际操作的逻辑。整个建模过程中，所有活动部件的运动边界都做了干涉检查，枪托伸缩、弹匣插拔、快慢机转动、扳机扣动等动作都不会出现结构干涉，完全可以直接用于结构演示、运动仿真、3D打印验证等场景，对于轻武器结构设计学习、战术场景搭建、虚拟实训系统开发都有较高的参考价值，模型的曲面过渡全部做了G2连续处理，没有出现碎面、尖角等建模缺陷，渲染时的材质区分也完全参照实物的表面处理工艺，金属部件做了哑光发黑的材质表现，聚合物握把、枪托部件做了磨砂质感的区分，整体视觉效果贴近实物的真实质感。
