步枪瞄准镜适配安装皮卡汀尼导轨结构件

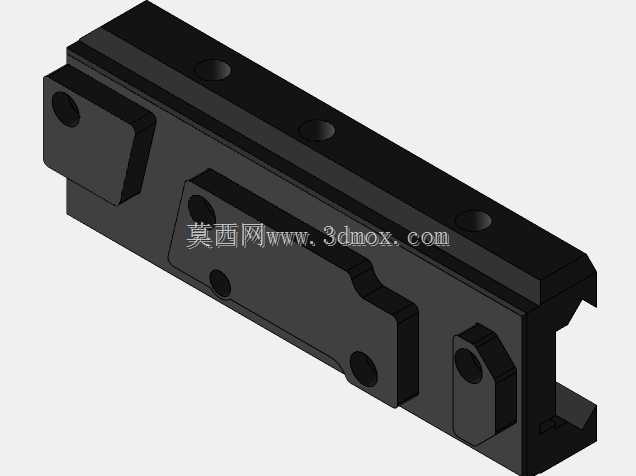

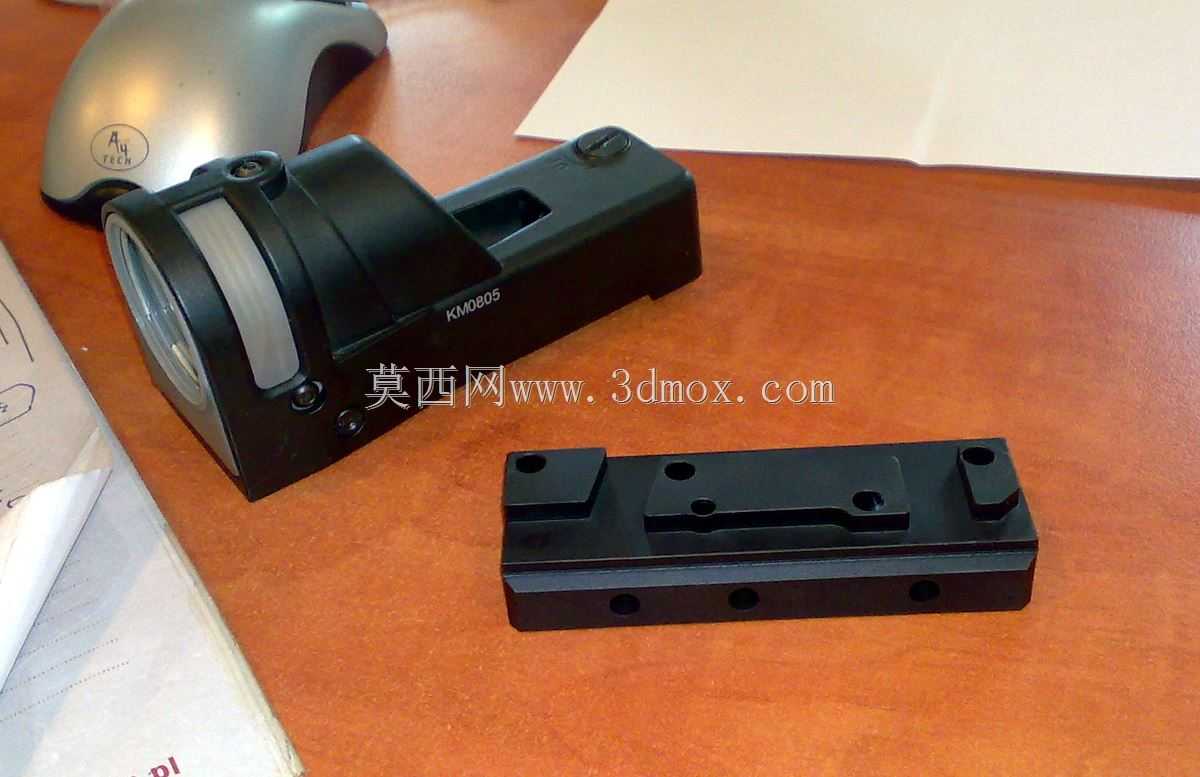

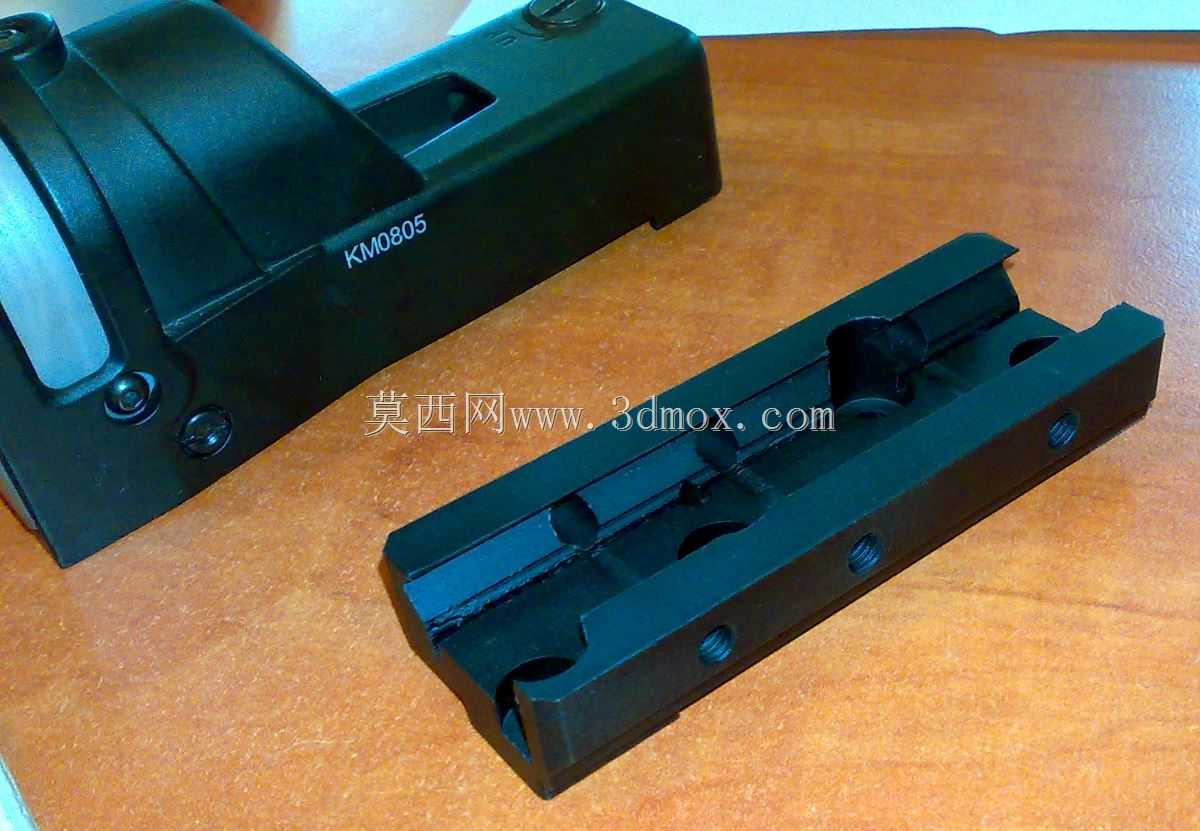

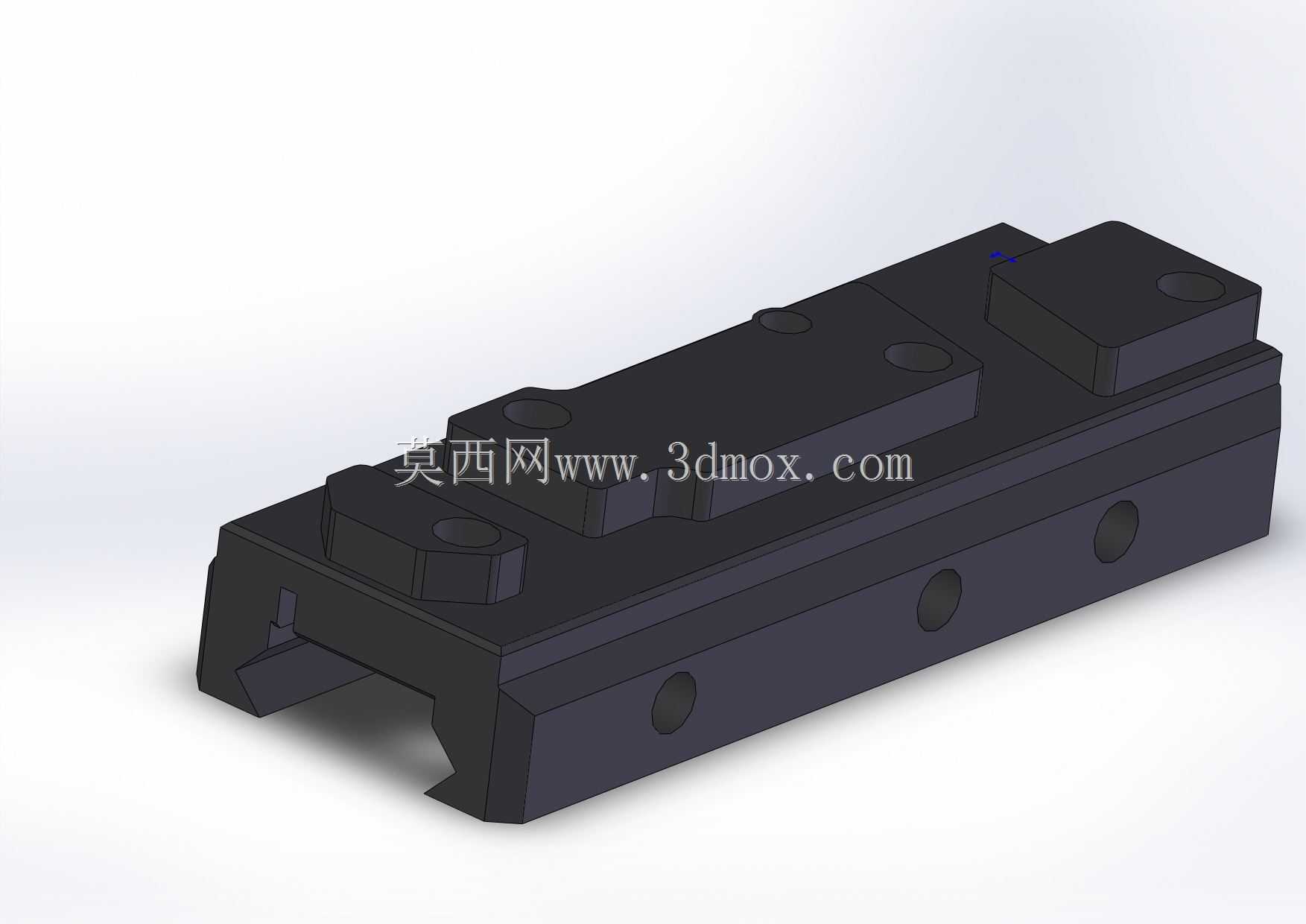

在轻武器战术附件改装领域，皮卡汀尼导轨作为标准化附件安装接口，承担着瞄准镜、战术灯、激光指示器等各类外挂设备的承载与定位功能，这款适配结构件正是针对特定型号瞄准镜安装适配问题开发的专用安装载体。从实际使用场景来看，常规皮卡汀尼导轨采用统一的槽宽与齿距标准，但部分进口瞄准镜因出厂底座公差、安装脚位设计差异，会出现无法卡入标准导轨、锁紧后旷量过大、归零后易偏移的问题，该结构件通过中间转接的方式，在不改动步枪原有导轨结构、不破坏瞄准镜本体的前提下，实现非适配瞄准镜的可靠固定。从功能特性上看，结构件主体采用一体式铣削成型，底部设置与标准皮卡汀尼导轨匹配的卡装凸棱，凸棱角度与导轨卡槽完全贴合，保证安装后横向无窜动；侧面预留锁紧螺钉孔位，安装时通过侧顶螺钉将结构件牢牢锁死在导轨齿槽内，避免射击时后坐力导致的结构件移位。上部的瞄准镜安装位根据对应瞄准镜的底座轮廓做了仿形设计，定位凸台与瞄准镜底座的凹槽精准契合，同时设置两处压块结构，通过内六角螺钉锁紧后可将瞄准镜底座完全压紧，消除装配间隙。设计过程中优先考虑安装边界的适配性，整体宽度控制在标准导轨宽度范围内，不会超出护木两侧轮廓，避免影响枪械握持操作；长度方向覆盖三个连续导轨齿距，保证安装后受力点分布均匀，承受后坐力时不会出现应力集中导致的结构变形。高度方向做了下沉式设计，将瞄准镜光轴高度控制在常规机械瞄具齐平的范围内，避免贴腮瞄准时出现视差偏移，同时预留了足够的调整空间，不会干扰瞄准镜本身的高低、左右调节旋钮操作。结构件侧面的减重孔在不降低整体结构强度的前提下，尽可能降低了自身重量，避免额外增加枪械前端负重导致的重心偏移。所有棱边均做了倒角处理，避免安装操作时划伤手部，同时减少射击过程中尖锐边角产生的反光，提升战术隐蔽性。从装配逻辑来看，该结构件无需对枪械或瞄准镜做任何不可逆改装，松开锁紧螺钉即可快速拆装，可根据使用需求在不同枪械之间转移使用，适配性较强。
