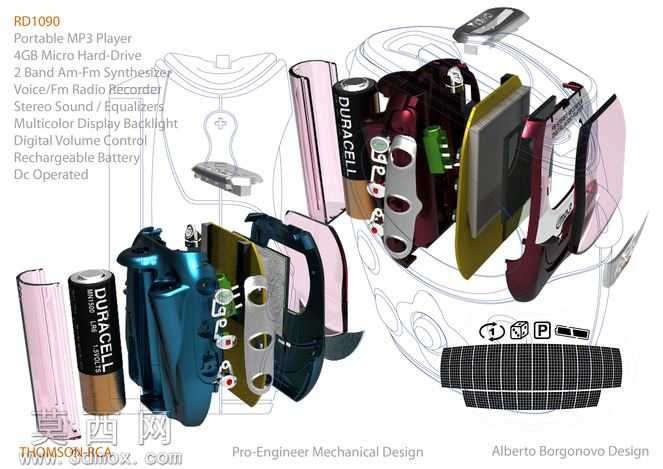

RD1090便携式MP3播放器爆炸结构设计

本作品为便携式MP3播放器的三维结构设计，采用爆炸视图的呈现形式完整拆解产品全部组成部件，清晰展现各零件的装配关系与空间排布逻辑。建模过程中严格遵循消费类数码产品的尺寸规范，对每一个结构部件都做了精细化的参数化建模，从前端面板的按键开孔、显示屏安装槽，到中框的卡扣定位结构、电池仓的限位筋位，再到底壳的防滑纹理、挂绳孔结构，所有细节均按照实际量产产品的结构要求进行还原。材质渲染阶段针对不同部件做了差异化的材质表现：外壳部分采用半透明磨砂PC材质与亮面ABS材质搭配，半透明外壳可隐约透出内部结构，提升产品的科技质感；金属按键做了镀铬高光处理，还原真实按键的金属光泽与触感；内置的干电池还原了电池外皮的印刷标识与金属电极的质感，内部电路板做了阻焊层、丝印层、电子元器件的分层渲染，电容、电阻、收音模块芯片、存储颗粒等元件均按照真实电路板的排布进行建模，细节还原度高。结构设计上充分考虑便携产品的使用需求，采用前后壳卡扣加螺丝固定的装配方式，既保证外壳装配的紧密性，也兼顾后期维修拆装的便利性；电池仓采用独立舱室设计，搭配电池盖卡扣结构，可实现干电池的便捷更换，无需拆解整机；侧边功能按键做了悬臂式结构设计，保证按键按压的回弹手感与使用寿命；内置的FM收音模块、存储模块、音频解码模块均做了合理的空间排布，避免元件之间产生信号干扰，同时预留了耳机接口、挂绳孔等实用结构。整体设计思路围绕便携实用的核心定位，在紧凑的机身空间内整合了音频播放、FM收音、音量调节等多重功能，爆炸视图的呈现方式可以让观者清晰理解产品从内部元件到外部外壳的完整装配逻辑，所有结构均符合消费数码产品的注塑生产与装配工艺要求，可直接用于产品结构验证、外观方案展示以及相关教学演示场景。
