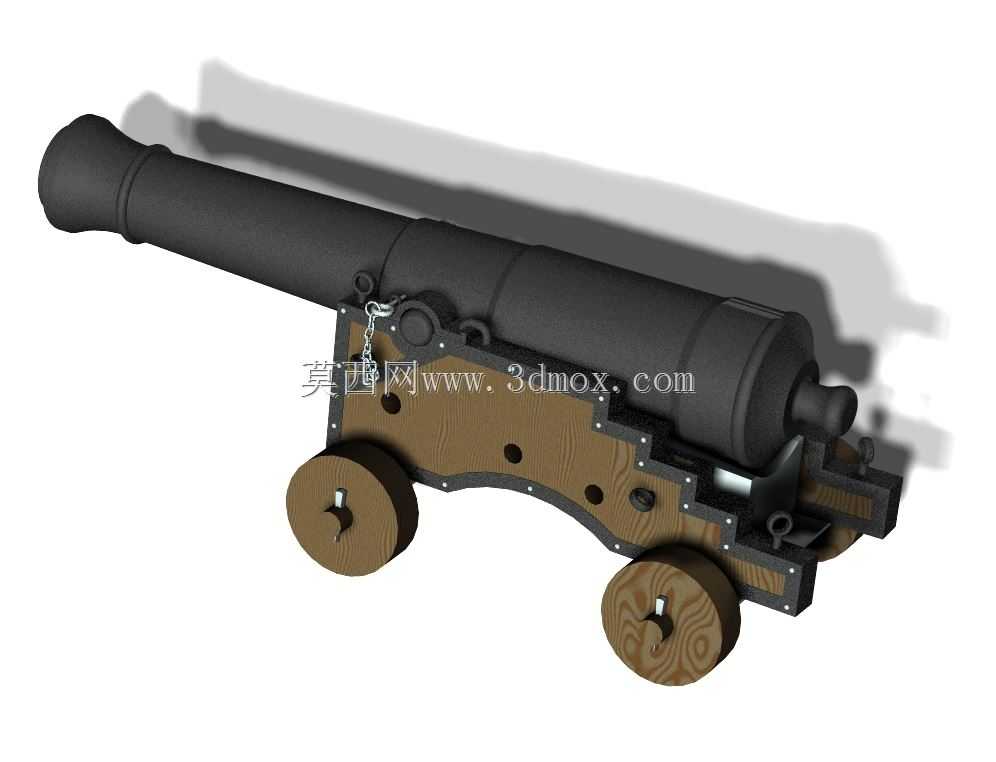

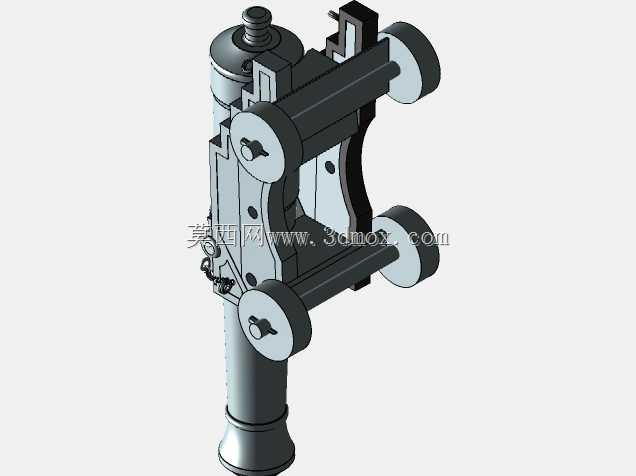

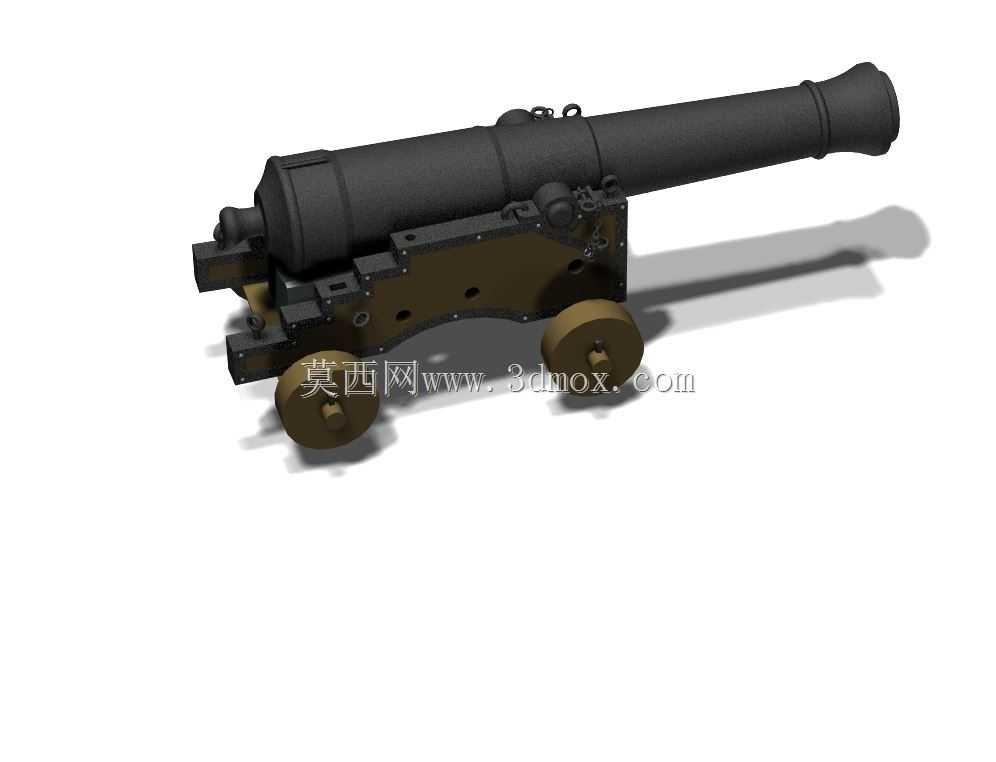

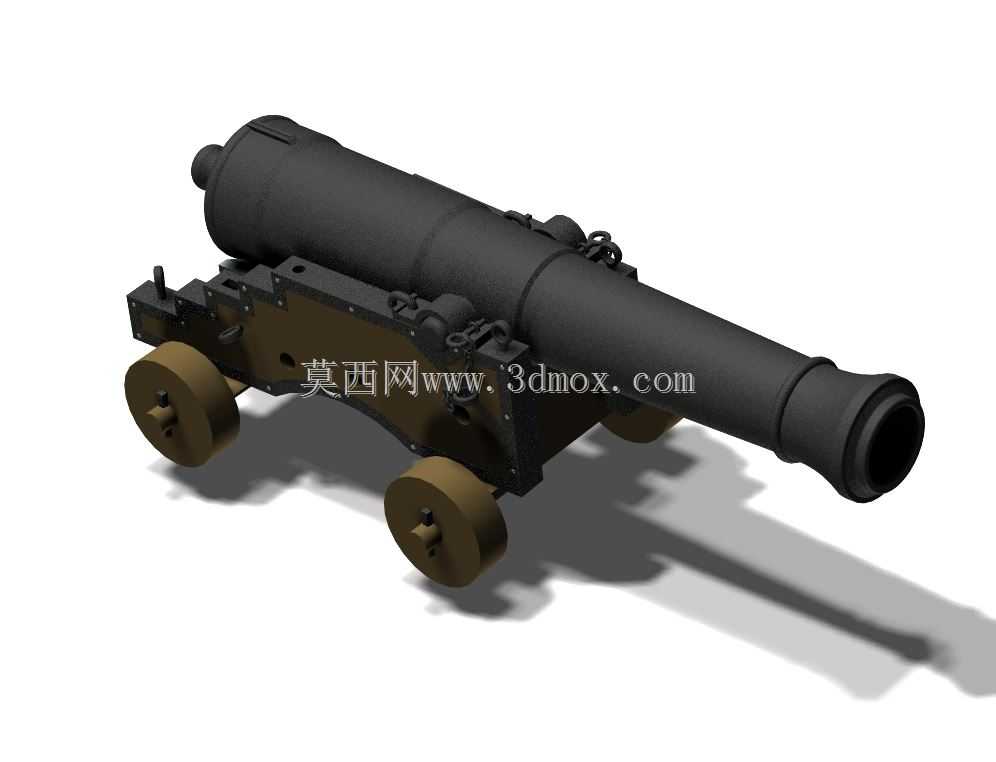

舰载12磅前装滑膛火炮带轮式炮架结构

这款舰载前装滑膛火炮的三维结构，完整还原了近代风帆战舰上的中口径舰载火炮配置，其核心应用场景为风帆时代的海上舷侧对射作战，也可在登陆作战时临时吊运至岸滩作为临时岸防火力使用。从实际用途来看，该型火炮主要依靠实心铸铁弹丸破坏敌方舰船的木质船体结构、摧毁帆索与上层建筑，也可通过调整装药号数调整射程，在近距离交战中使用霰弹杀伤敌方甲板人员。

结构设计上，炮身采用多段加强箍的铸铁结构，炮尾处预留点火孔与尾钮结构，炮身通过炮耳轴与木质炮架铰接，可实现一定角度的俯仰调整，满足不同射程下的射角需求；炮架主体采用硬木拼接结构，外部包覆金属加固板，通过螺栓与铆钉完成金属件与木质构件的连接，既保证了结构强度，又尽可能降低了整体重量，便于在舰船甲板上移动调整。轮式炮架的两个实木车轮采用辐条式结构，轮轴与炮架主体刚性连接，配合炮架尾部的支撑结构，可在开火时抵消大部分后坐力，同时也方便炮手在甲板上推动炮身完成装填、瞄准、复位的操作循环。

安装边界方面，该型火炮的整体宽度适配风帆战舰的炮门开口尺寸，炮身最大仰角状态下的炮口高度不会超出炮门上沿，俯角状态下也不会与甲板发生干涉；炮架底部与甲板接触的支撑面做了防滑处理，配合舰船甲板上的炮索固定点，可在高海况下将炮身牢牢固定，避免舰船横摇时炮身移位发生危险。设计过程中充分考虑了实际操作的人机工程，炮身俯仰调节的操作位置、点火孔的高度、炮尾装填的操作空间都预留了足够的炮手操作余量，金属加固件的布置位置也避开了炮手的常规操作路径，避免操作时发生磕碰。炮架上还预留了挂点，可用于挂载装药桶、通条、洗把杆等火炮操作工具，所有附属工具都可随炮架一同移动，提升作战时的操作效率。炮身内壁的滑膛结构还原了前装火炮的典型特征，炮口处的外扩喇叭口结构既方便装填时弹丸的导入，也能在一定程度上分散炮口冲击波，减少对炮门周边结构的冲击损伤。
