.22口径单芯消音装置结构设计

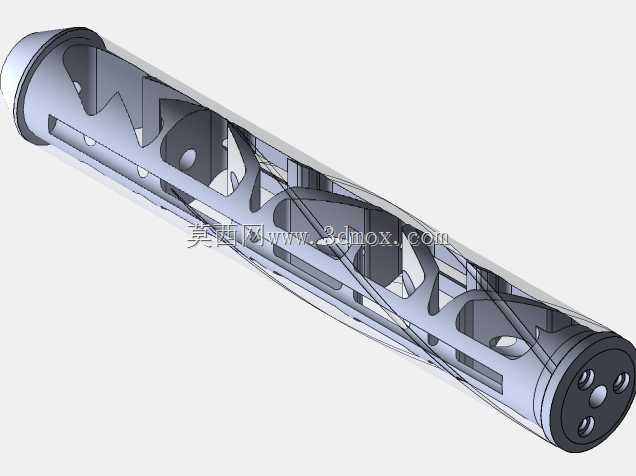

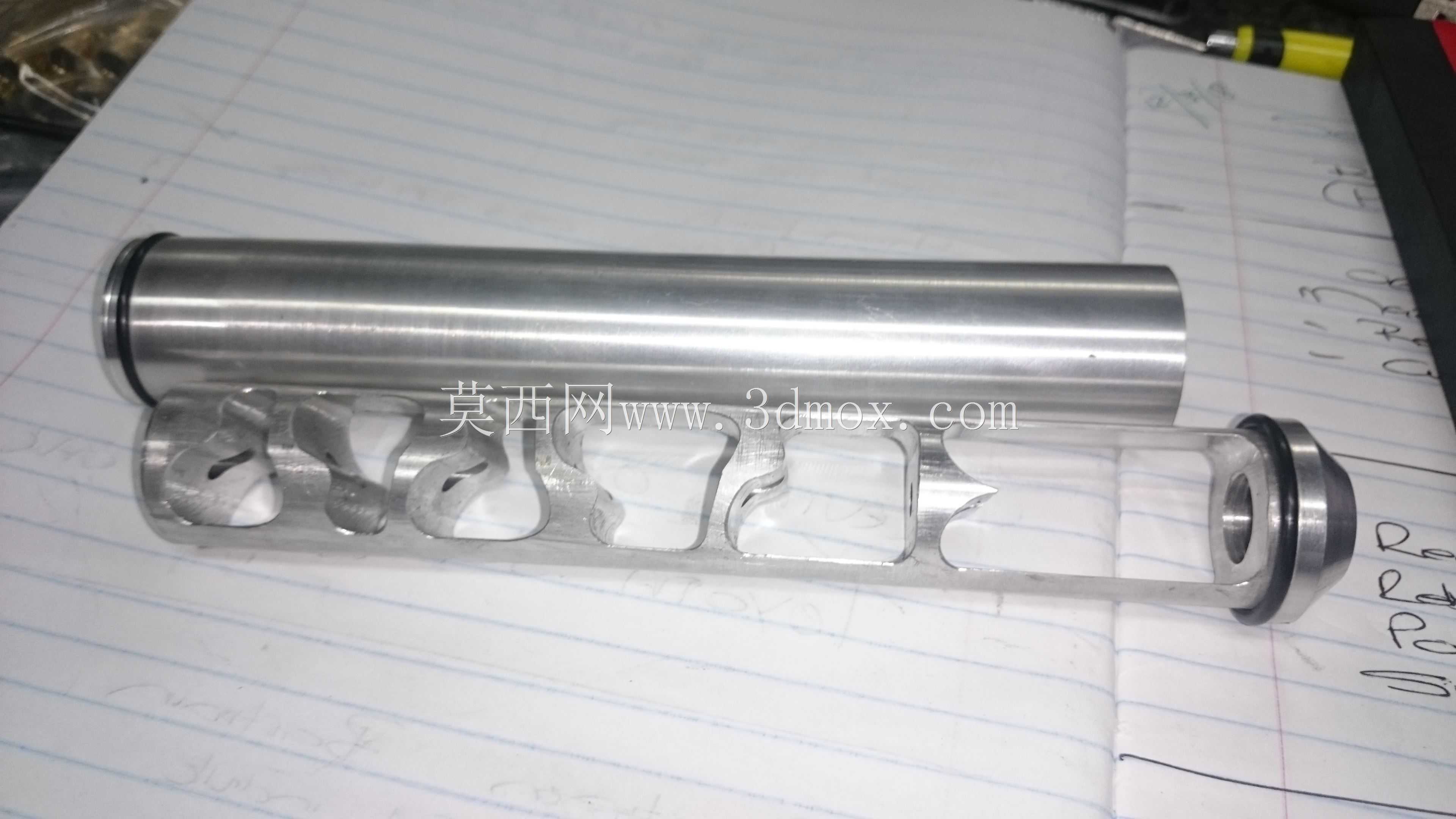

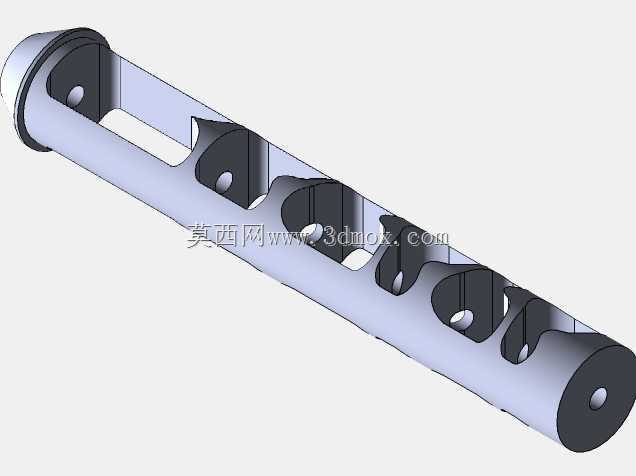

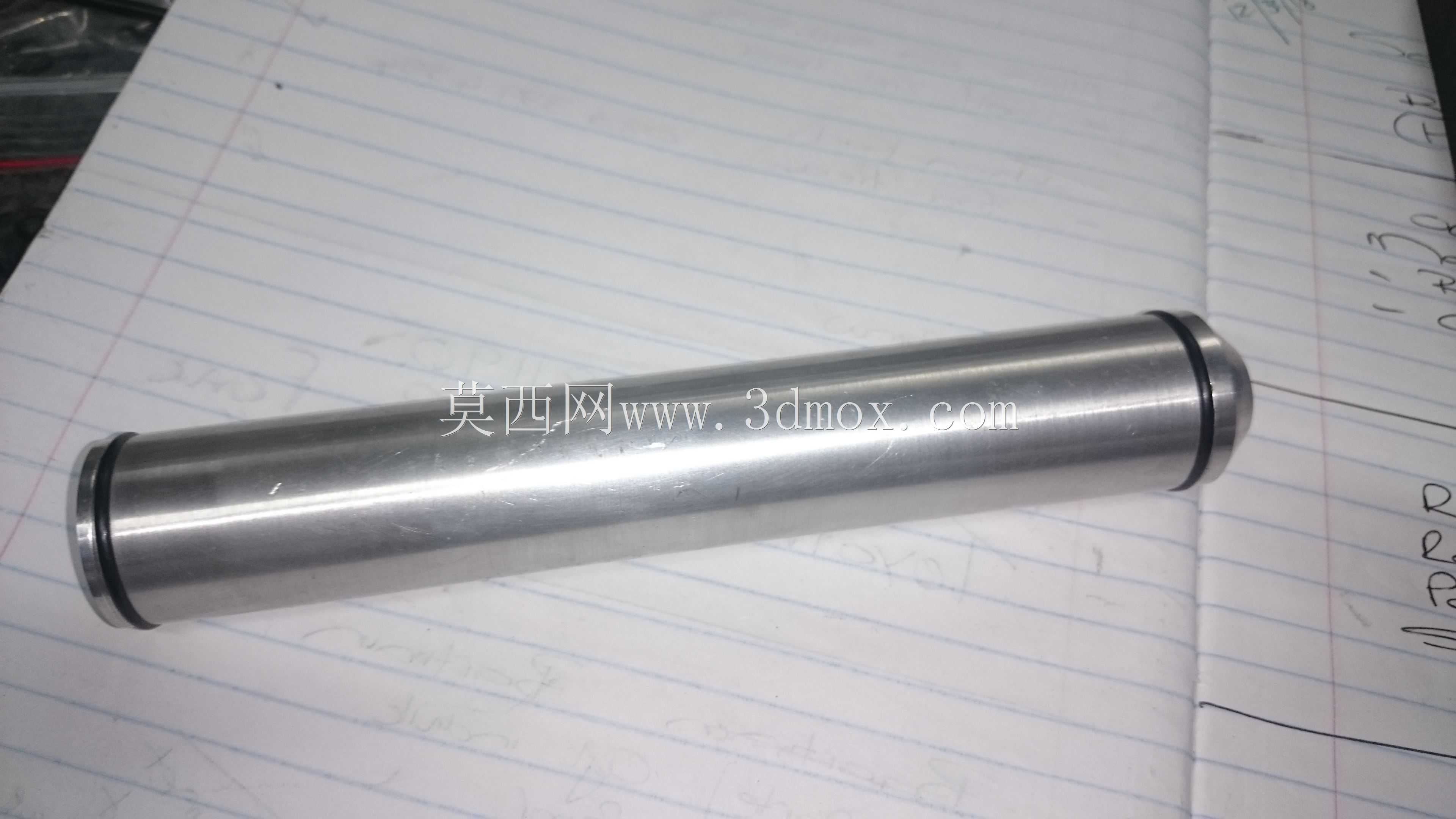

这款消音结构采用航空铝作为加工基材，核心设计目标是实现70%左右的膛口噪音衰减，适配.22口径枪械的使用场景，覆盖气枪、小口径步枪、手枪的射击、狩猎等实际使用需求。从结构拆分来看，整套装置分为外筒与内置单芯两大核心部分，外筒为薄壁圆筒结构，两端预留密封槽位用于安装O型密封圈，保证装配后的气密性，避免燃气从装配缝隙溢出抵消消音效果；内置单芯采用镂空式多腔室结构，通过连续的异形导流曲面将喷出的高压燃气逐级分流、减速，打乱燃气的原有喷射路径，延长燃气在腔室内的停留膨胀时间，从而降低燃气喷出膛口时的压力与流速，实现噪音抑制的核心功能。在实际加工与装配的适配设计上，建模阶段就预留了明确的安装边界：外筒的外径、长度尺寸严格匹配常规小口径枪械膛口的外接尺寸范围，端盖位置预留了桶形螺钉的安装孔位，建模时已标注出对应螺纹的公称直径与螺距参数，单芯上的定位孔也同步做了位置标注，加工人员无需二次测绘定位，即可直接完成划线、钻孔、攻丝等机加工序，不管是用于机加工打样还是3D打印试制，都能直接依托模型完成工艺排布，减少前期测绘的时间成本。从设计思路上看，单芯的导流曲面没有采用传统的等距挡板结构，而是采用了连续变径的弧形导流槽，这种结构一方面可以减少燃气通过时的紊流共振，避免出现额外的啸叫异响，另一方面也能在保证结构强度的前提下尽可能降低单芯的整体重量，配合航空铝本身的低密度特性，整套装置装配完成后不会给枪械膛口带来过大的额外负重，避免影响射击时的重心平衡。外筒的内壁与单芯的外壁采用小间隙配合设计，装配时只需将单芯从外筒一端推入即可完成定位，配合端盖的压紧结构即可实现单芯的轴向固定，日常维护拆解时也无需专用工具，就能取出单芯清理内部残留的火药残渣，适配户外狩猎、日常射击练习等不同场景下的维护需求。需要注意的是，在实际加工前，需要根据所适配的具体枪械膛口螺纹规格，调整端盖的连接螺纹尺寸，保证装置与枪械的连接可靠性，避免射击过程中出现松动脱落的问题。
