四盎司铅坠铝加工对齐式沉降片模具

这套模具面向铅坠类小铸件的批量成型需求，型腔直接对应四盎司沉降片的外部轮廓，成型后工件可用于钓组配重、水下布放或需要稳定沉速的小型构件。实际生产中，铅液浇注温度、冷却速度和分型面对成品表面质量影响很大，因此模型把模体、成型腔和对齐元件作为一个整体来处理，而不是只画一个孤立的凹模。

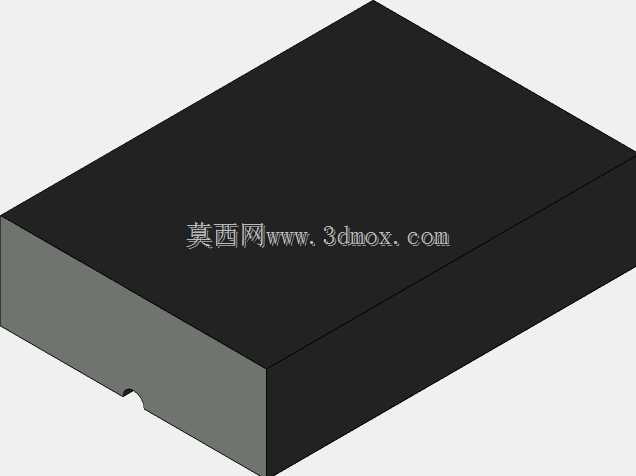

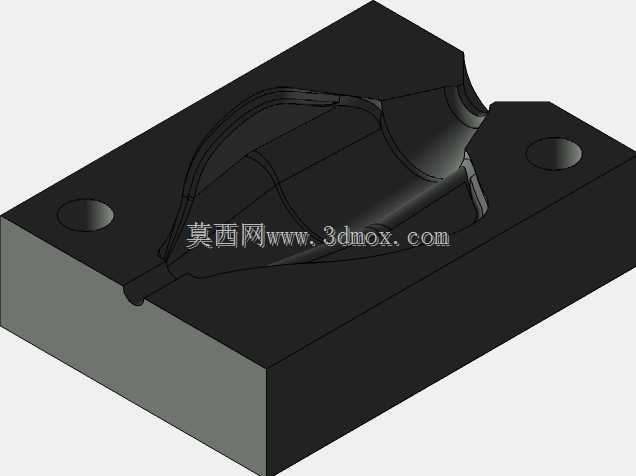

模具主体采用方块式模座结构，上下面可作为加工和合模基准，侧面留出足够的夹持与安装边界，便于固定在简易工作台上，也能适配常规压板锁紧。型腔位于模座上部，外形按沉降片的流线轮廓构建，前端收窄、后部展开，既保留入水后的定向姿态，也避免厚大截面造成缩孔。分型位置沿工件轮廓的自然边界布置，能够减少侧向倒扣，开模时不需要复杂抽芯机构。

设计中加入了三处轴承类对齐零件，作用不是承载旋转运动，而是在上下模闭合时提供稳定导向。相比普通圆柱销，轴承式对齐结构在反复开合后仍能保持较小间隙，可降低型腔错边、飞边增厚和铅液跑料的概率。三个对齐点分散布置，在合模过程中形成稳定约束，即使模座受热产生轻微变形，也能限制单侧偏移。对铅铸这类低熔点合金而言，模具温度虽然不高，但长期循环使用中的定位重复性同样关键。

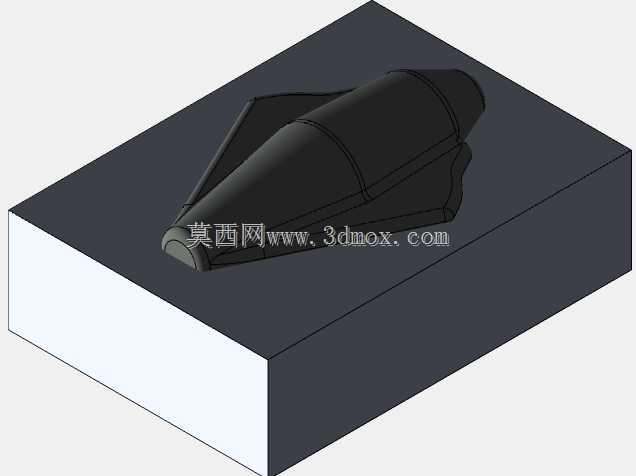

从建模逻辑看，先确定沉降片成品的实体外形，再按分型面拆分出上下模区域，随后在模座非型腔区布置对齐元件和必要的操作空间。型腔周边保留了均匀壁厚，使冷却过程更稳定；模座外缘则保持规整矩形，方便铣削、磨削和后续修模。浇注系统可根据现场工艺在模型基础上补充，例如在厚壁端设置进浇口，在远端安排排气缝隙，以减少冷隔和气孔。

该结构适合小批量、多批次的铅坠生产，也可作为铝加工修配场景中的工装参考。使用时需重点控制合模预紧力、对齐元件清洁度以及型腔表面脱模状态；若用于其他比重材料，还应重新核算充型流程和收缩率。整体方案没有追求复杂机构，而是通过可靠分型、稳定对齐和便于加工的模体边界，提高沉降片铸件的一致性。
