4oz鱼雷铅坠铸造用对开式金属模具

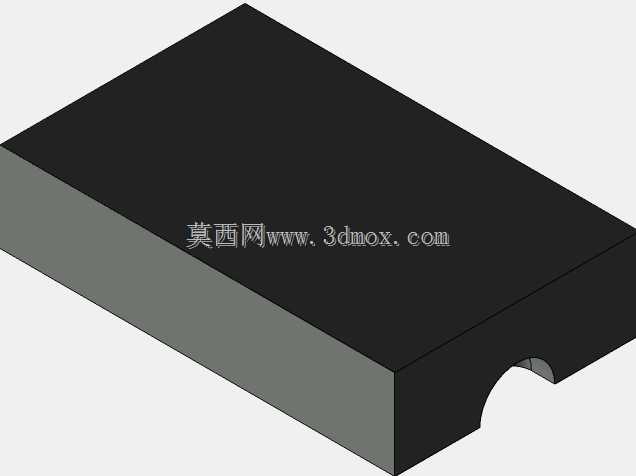

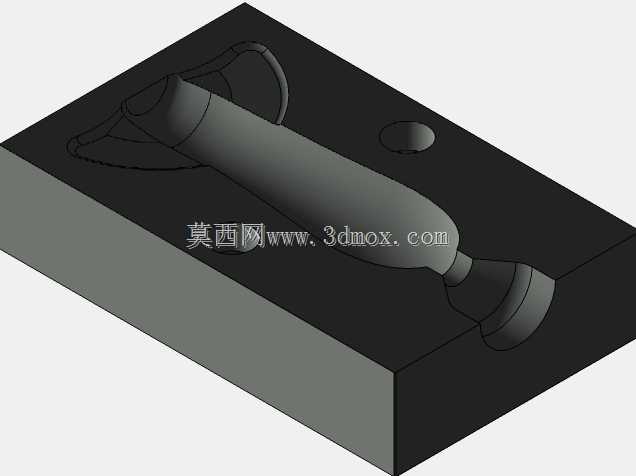

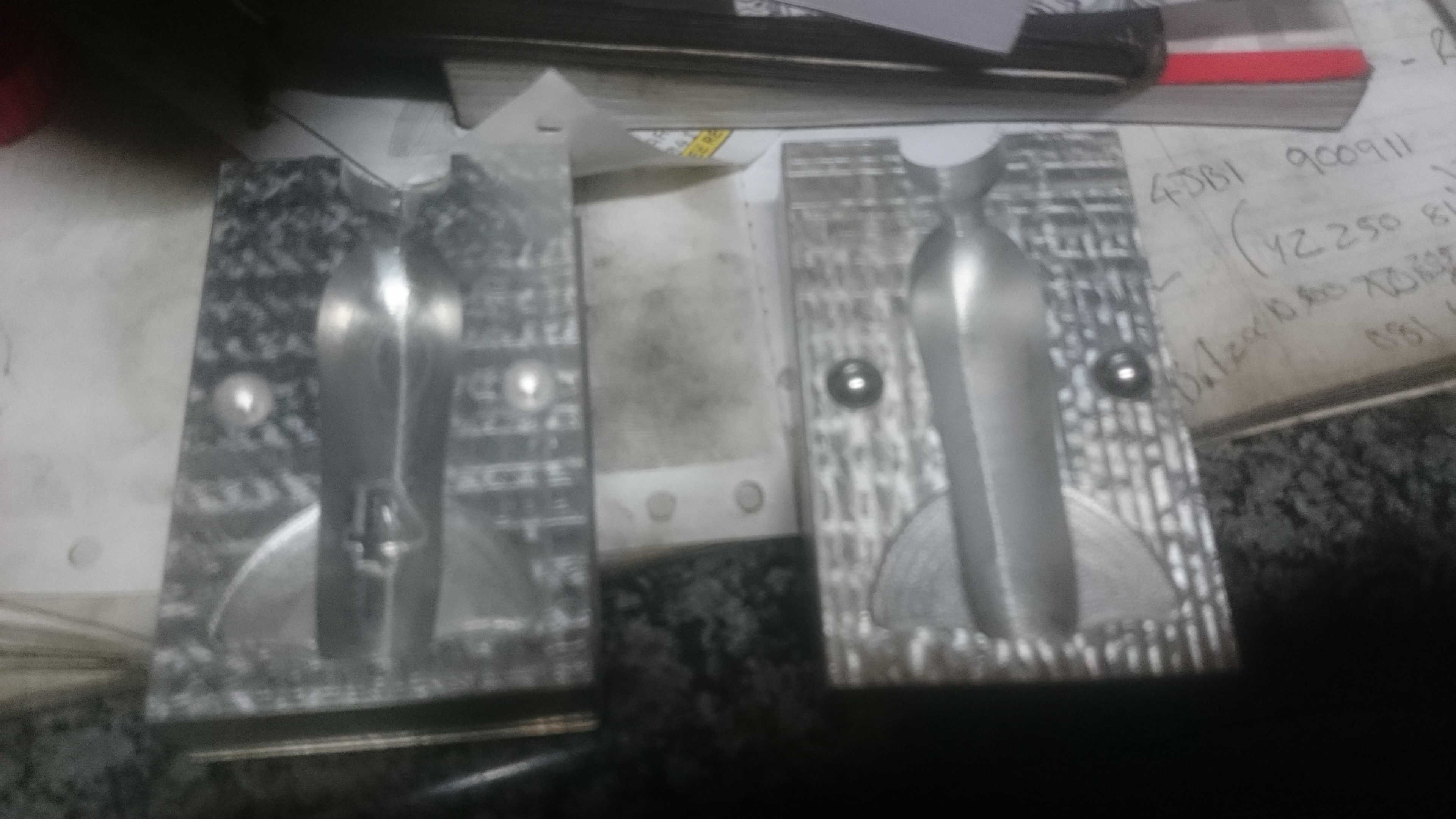

这套模具是针对海钓、远投钓场景使用的4oz规格鱼雷形铅坠开发的对开式浇铸工装，核心作用是批量生产外形规整、重心稳定的鱼雷形铅质沉子，解决垂钓过程中钓组抛投距离不足、水下走线阻力大、沉底姿态不稳的实际问题。模具采用上下对开的分模结构，分模面沿铅坠的轴向对称面设置，合模后形成完整的鱼雷形型腔，型腔轮廓完全匹配鱼雷沉子的流线外形，头部收窄、尾部带仿生尾翼结构，既保证浇铸成型后铅坠的水阻最小，也能让铅坠在水下拖拽时保持稳定的行进姿态，避免出现打转、挂底的情况。模具本体采用金属材质加工，型腔表面做了抛光处理，保证浇铸后铅坠表面光滑无毛刺，不需要额外做大量的后处理打磨工序。在模具的对应位置设置了定位结构，采用精密滚珠轴承作为定位基准，合模时能保证上下模的型腔完全对齐，不会出现错模、飞边过厚的问题，有效降低后续修边的工作量。模具上预留了浇铸口与排气通道，浇铸时熔融的铅液从浇口注入，型腔内的空气从排气缝隙排出，避免铅坠内部出现气孔、缩松等缺陷，保证成品铅坠的重量一致性，每枚成品的重量误差控制在极小范围内，满足垂钓时钓组配重的精度要求。针对铅坠需要穿设钓线的使用需求，模具在对应位置设计了线孔成型结构，浇铸前可将线芯或者插针放置在预设的孔位中，浇铸成型后直接形成穿线孔，或者预留出钻孔的定位基准，方便后续加工穿线孔来连接转环与钓线。模具的合模边缘做了加厚处理，能承受多次浇铸的热冲击与开合模的机械磨损，适合小批量作坊式生产使用，不需要复杂的配套设备，仅需要简单的夹紧工具就能完成合模浇铸作业，生产门槛低，成型效率高。模具的外形尺寸适配单人操作的使用需求，整体重量适中，开合模操作不需要额外的吊装设备，手工就能完成取件、清模、合模的全套流程，型腔的脱模斜度经过合理设计，铅液冷却凝固后开模就能顺利取出成品，不会出现粘模、拉伤铅坠表面的问题。
