莫辛纳甘7.62x54R B-32穿甲枪弹结构

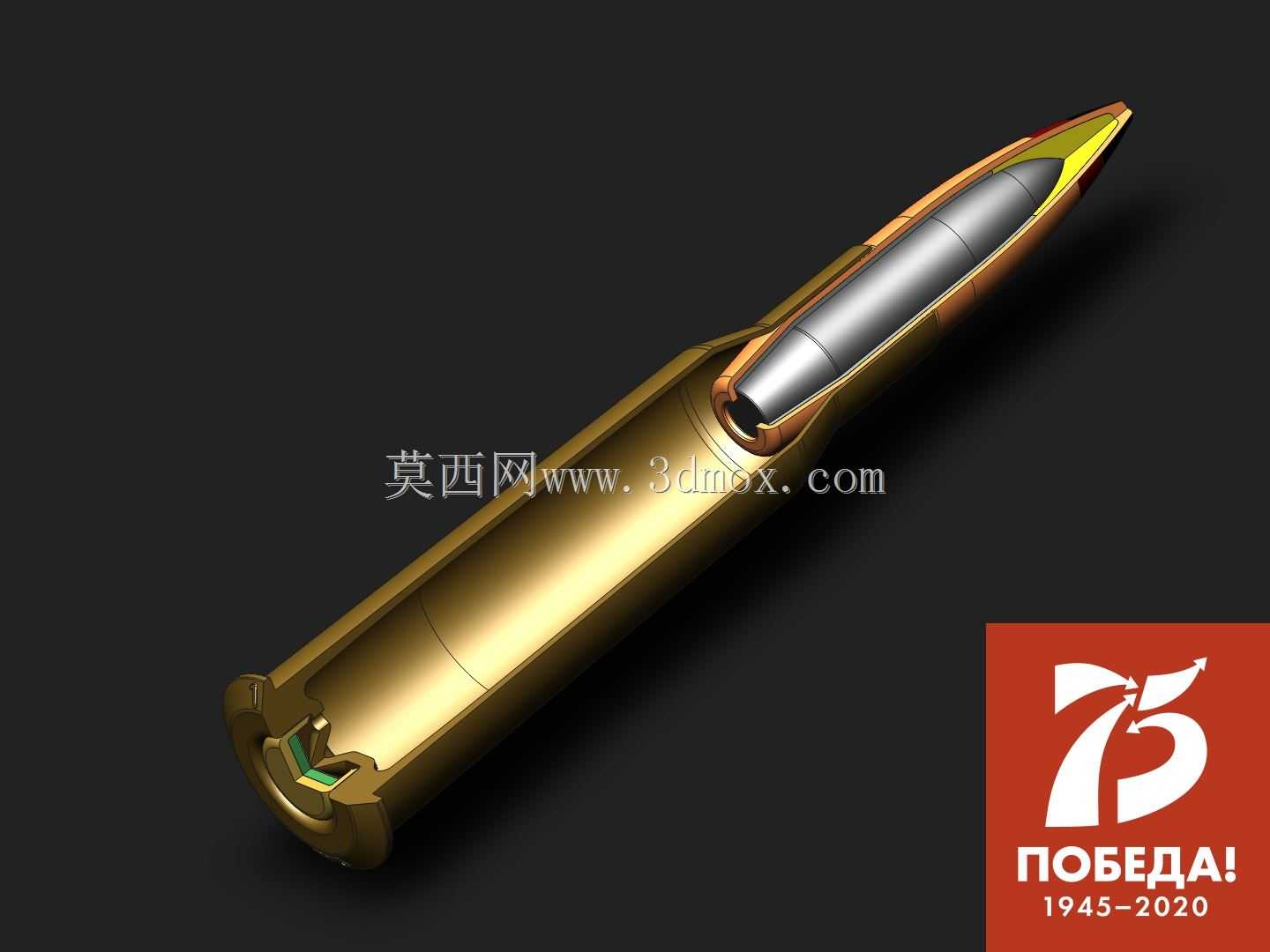

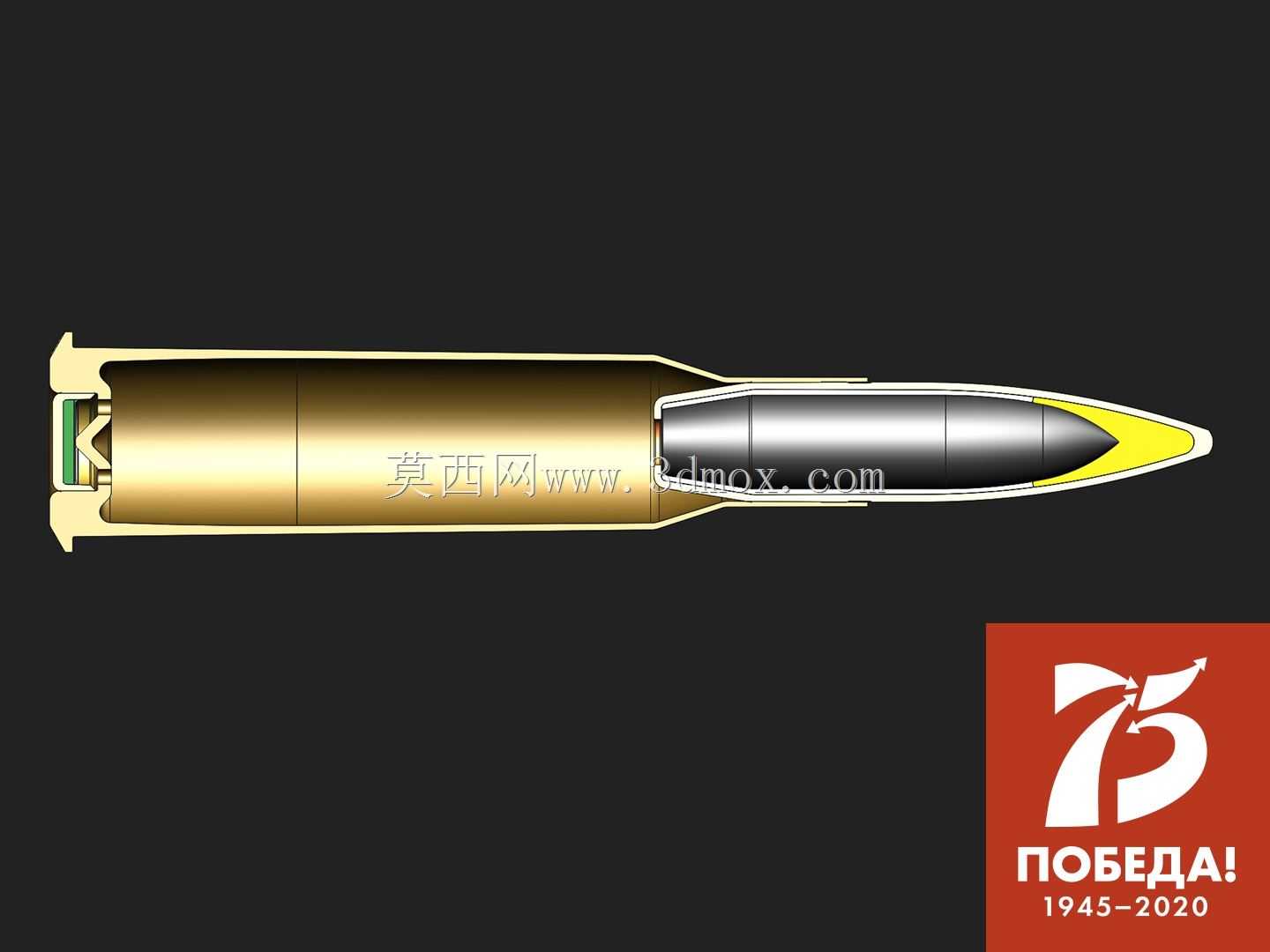

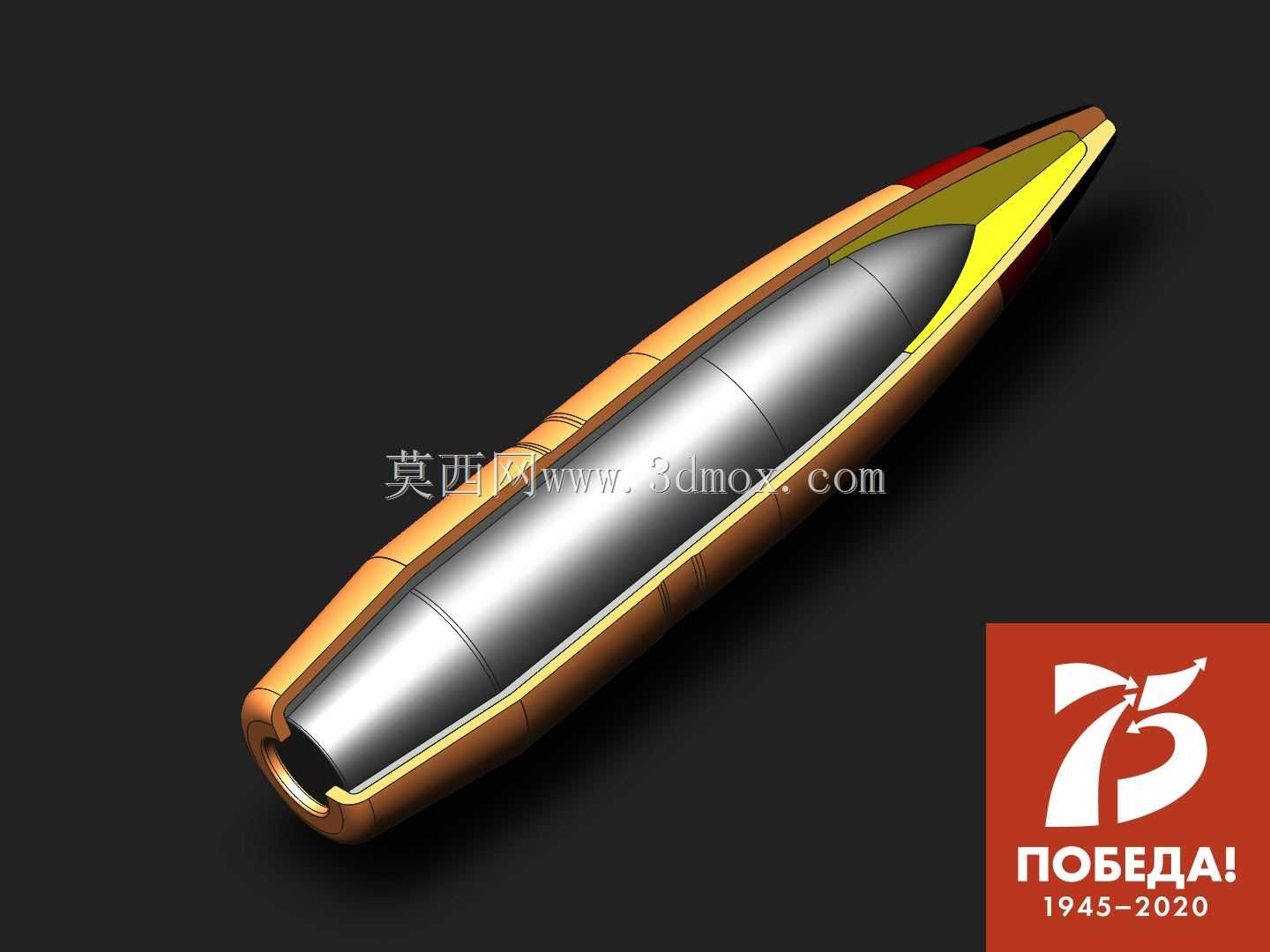

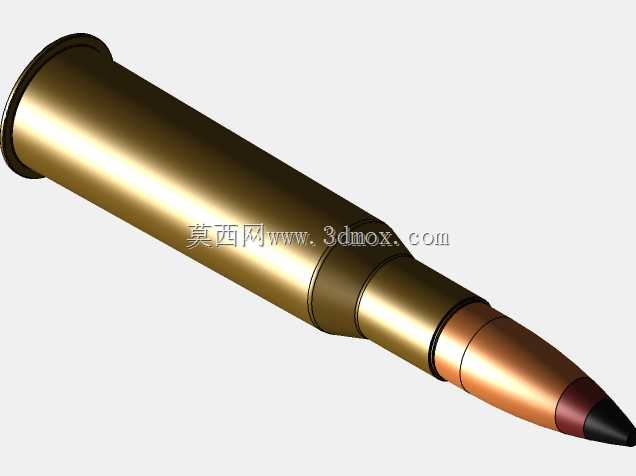

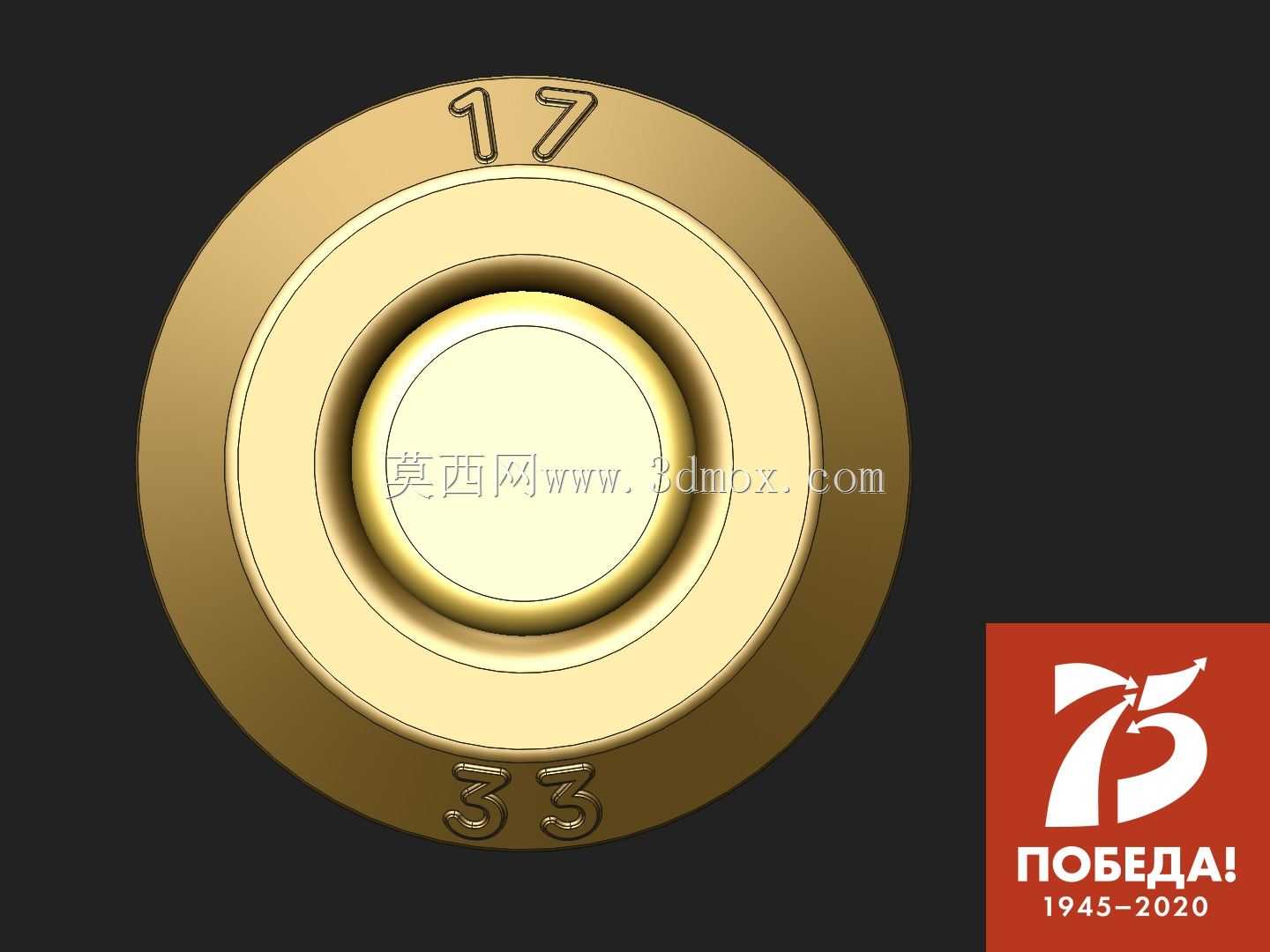

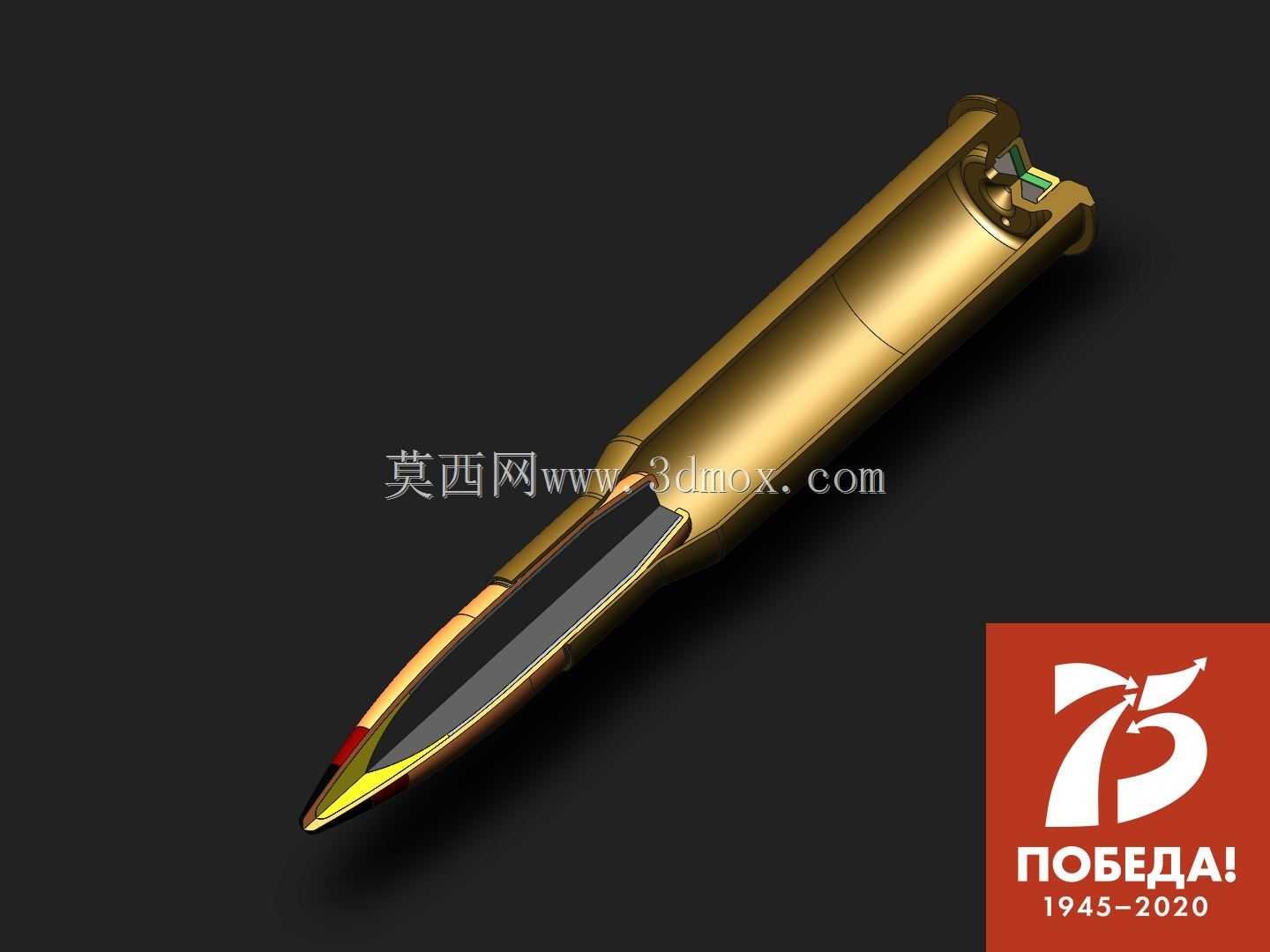

该枪弹结构模型完整还原了B-32型7.62x54R口径穿甲燃烧弹的内外构造，建模过程严格遵循实物测绘的尺寸公差要求，各部件的配合间隙完全参照实弹装配标准设定，可直接用于弹道仿真模拟、枪械供弹机构适配验证、军工教学演示等场景。从结构设计逻辑来看，该弹采用铜被甲钢芯加燃烧剂的经典布局，弹头部分由高碳钢穿甲芯、铅套、铜被甲、燃烧剂腔四个核心部分组成，穿甲芯位于弹头中上部，采用尖头锥底构型，锥角设计兼顾了飞行过程中的空气阻力特性与命中目标时的侵彻应力集中效果，铅套填充在钢芯与铜被甲之间，一方面缓冲膛线挤压时的形变应力，避免钢芯硬度过高损伤枪管膛线，另一方面保证弹头在膛内旋转时的同轴度，提升出膛后的飞行稳定性。弹壳采用瓶形无凸缘构型，弹壳肩部的锥度设计适配莫辛纳甘系列步枪以及后续同口径通用机枪的弹膛定位尺寸，底火室位于弹壳底部，边缘的拉壳钩卡槽尺寸严格对应枪械抽壳机构的咬合边界，确保供弹、上膛、抽壳动作的运动仿真无干涉。弹壳内部的发射药腔容积按照实弹装填密度设定，建模时保留了弹壳内壁的加工拔模斜度，还原了冲压成型弹壳的真实工艺特征。弹头尾部的燃烧剂腔位于钢芯后方，命中硬质目标时钢芯向后挤压引燃燃烧剂，可在穿透轻装甲目标后实现二次纵火效果，该部分的结构分层在模型中做了清晰的材质区分，不同部件的装配关系完全按照实弹的过盈、过渡配合要求设置，没有出现结构穿模或者配合间隙不合理的问题。在实际工程应用中，该模型可用于同口径枪械供弹坡、弹膛、抽壳钩等部件的结构干涉检查，也可作为弹道侵彻仿真的基础几何模型，用于验证不同着角下的穿甲过程应力分布，同时也可用于军工科普场景的结构拆解演示，各部件可独立拆分，方便展示从弹头到弹壳、底火的完整装配逻辑。建模过程中对弹头弧形部的母线、弹壳颈部的收口尺寸、底火的安装深度等关键尺寸都做了参数化约束，可根据不同仿真需求快速调整对应参数，适配不同的验证场景。
