直通式消防软管喷嘴结构设计

这款直通式消防软管喷嘴，是消防供水系统末端的核心执行部件，日常主要部署在室内外消火栓箱、消防水带接驳点位、移动消防作业组的装备配置中，承担着将承压水流转化为可控灭火射流的关键作用。从实际作业场景来看，该部件既可以直接通过端部法兰接口与消火栓出水端硬连接，作为固定消防设施的出水终端使用，也可以通过中间联轴器搭配不同长度的消防软管，延伸进入狭窄巷道、建筑内部起火点等消火栓无法直接覆盖的区域作业，还能串联在阀门开关后端，通过操作阀门的启闭幅度精准控制出水流量与射流压力，适配不同火情下的灭火需求。

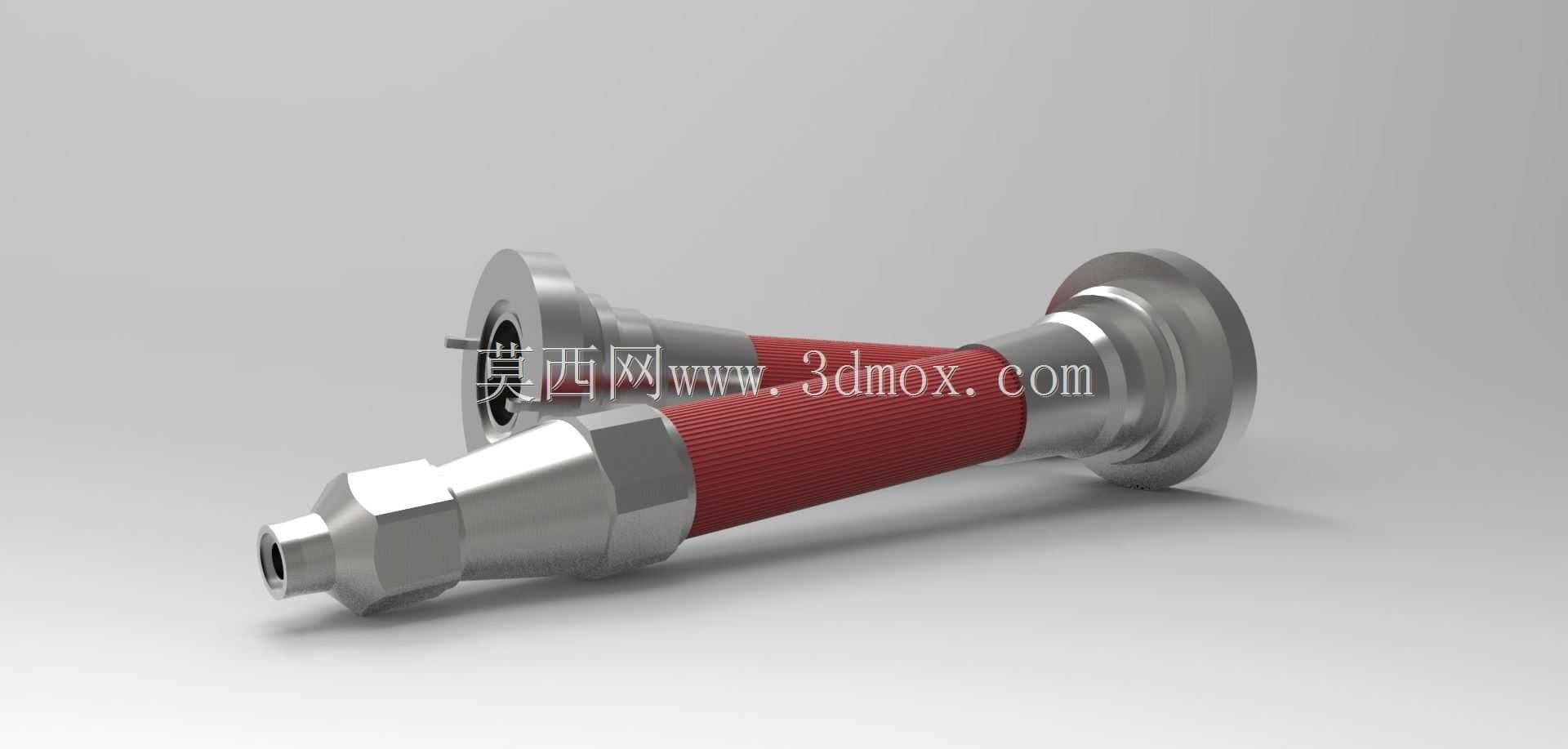

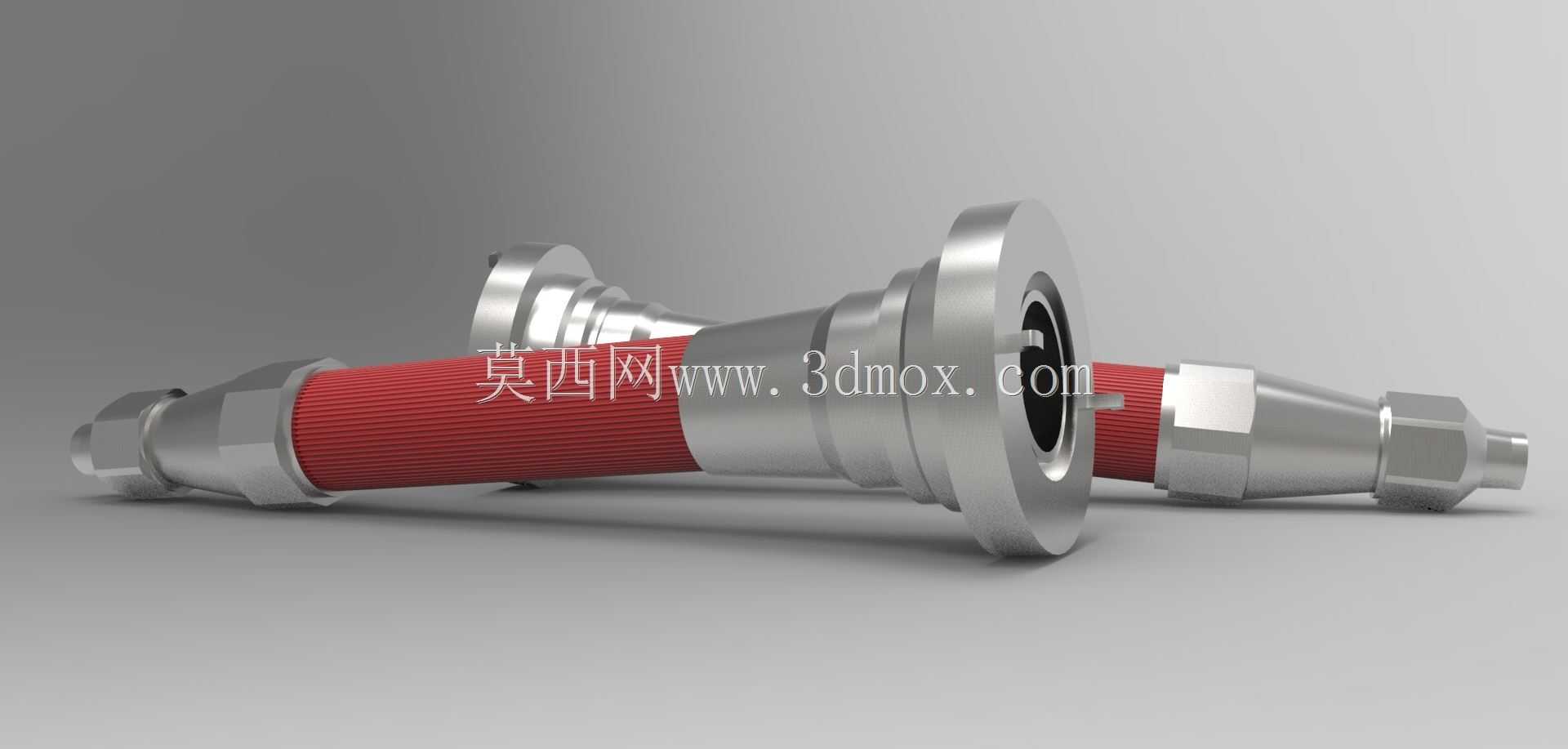

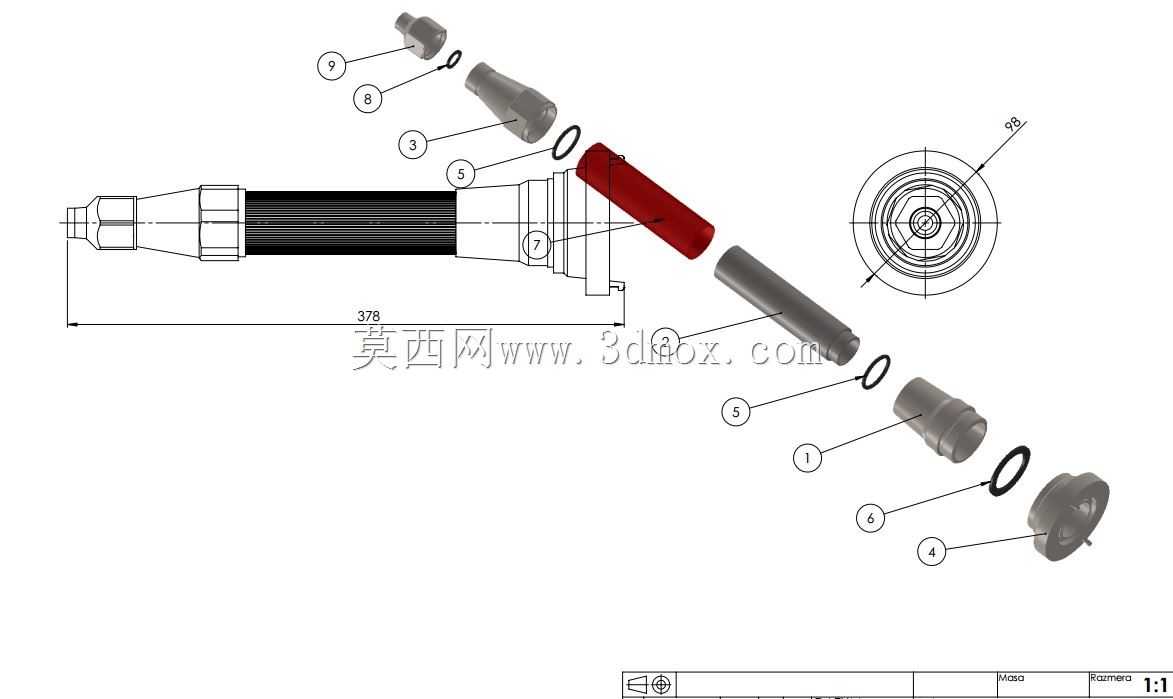

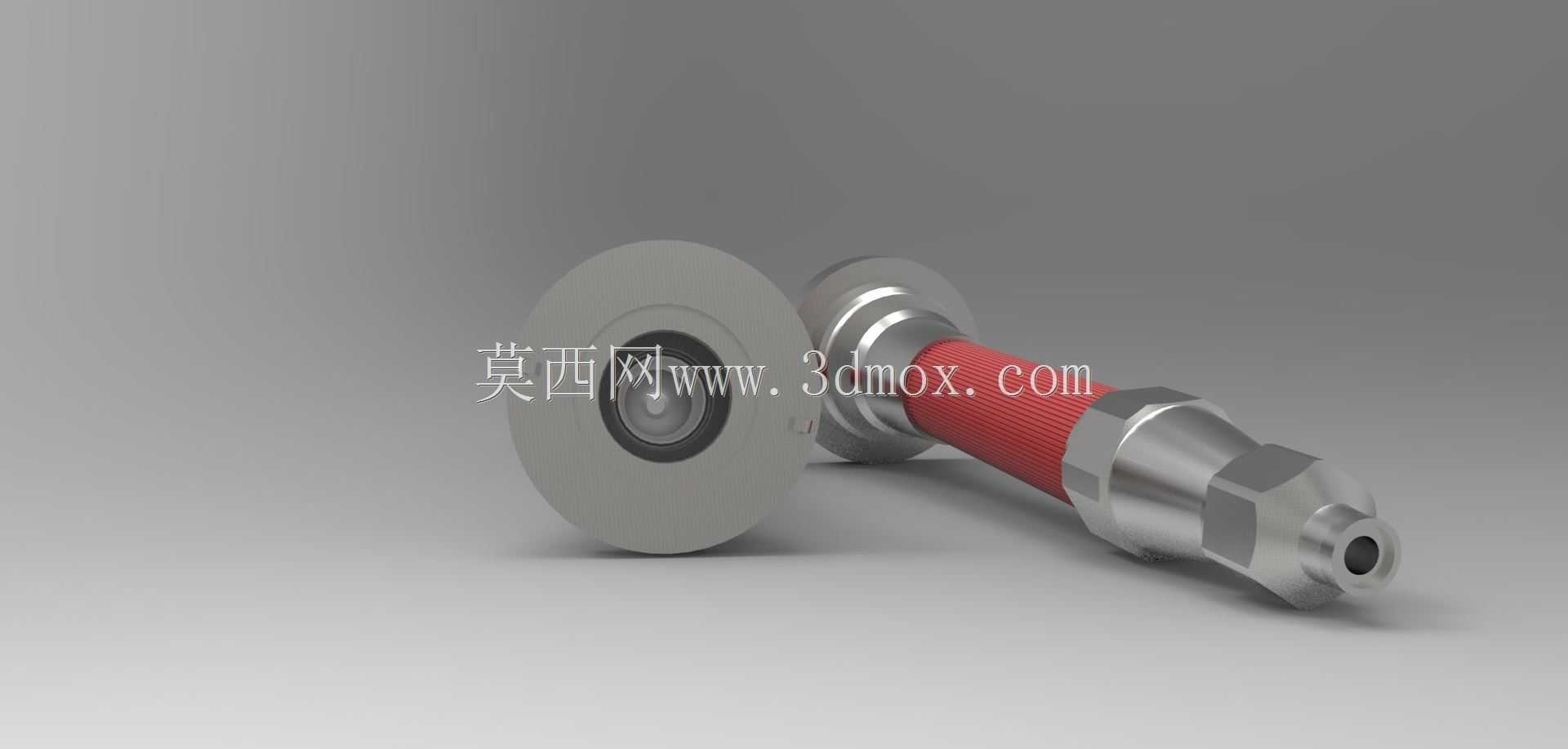

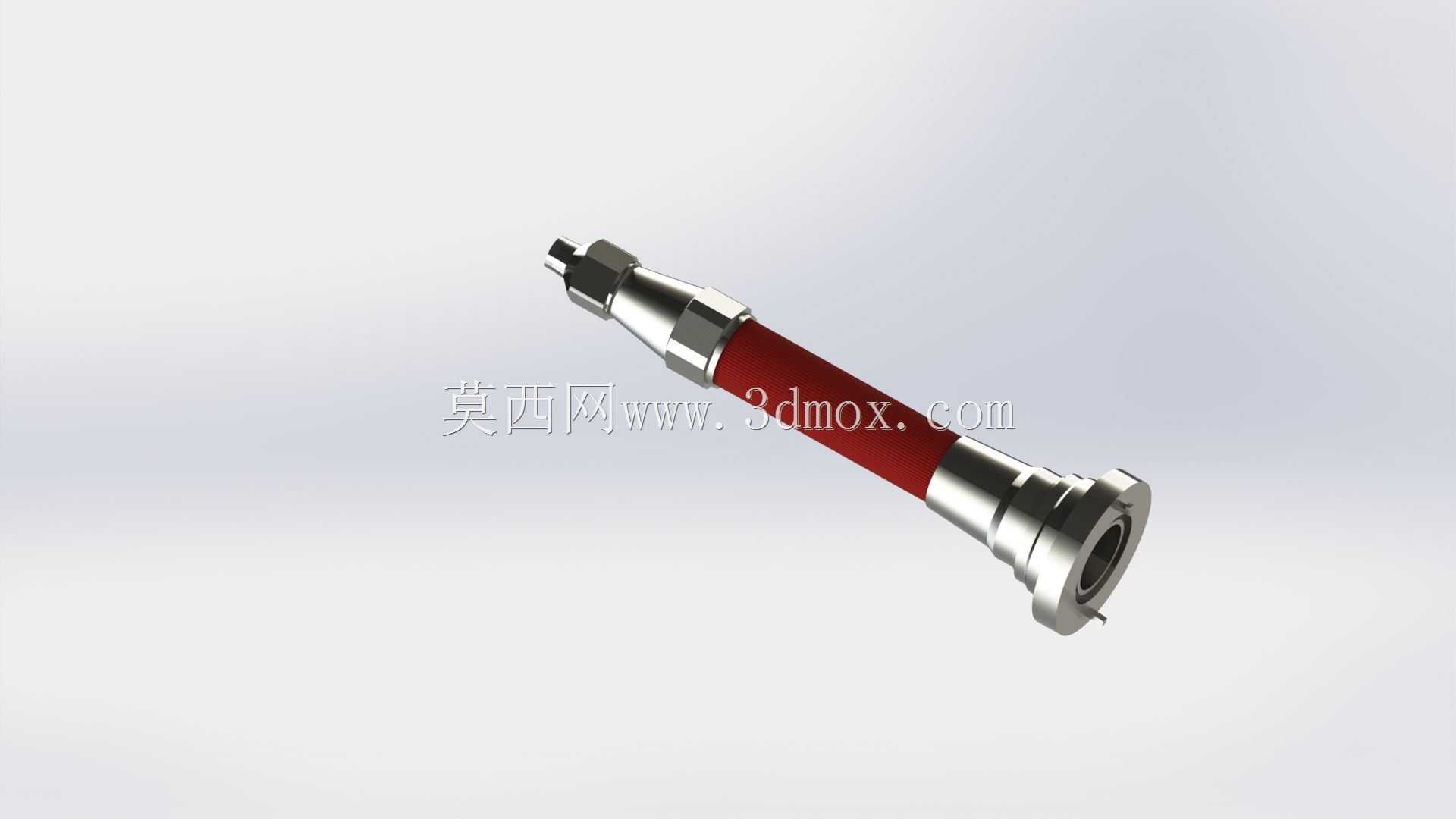

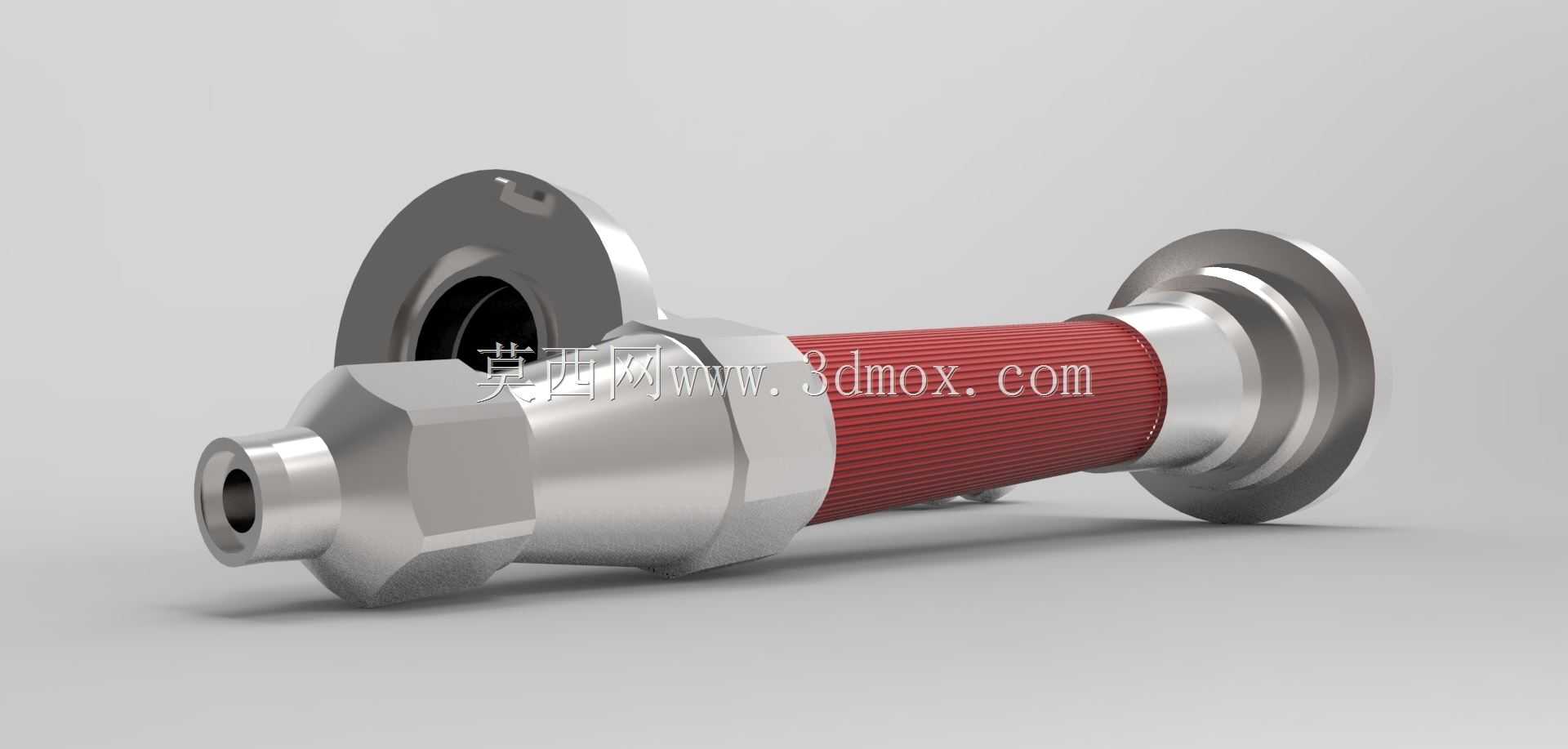

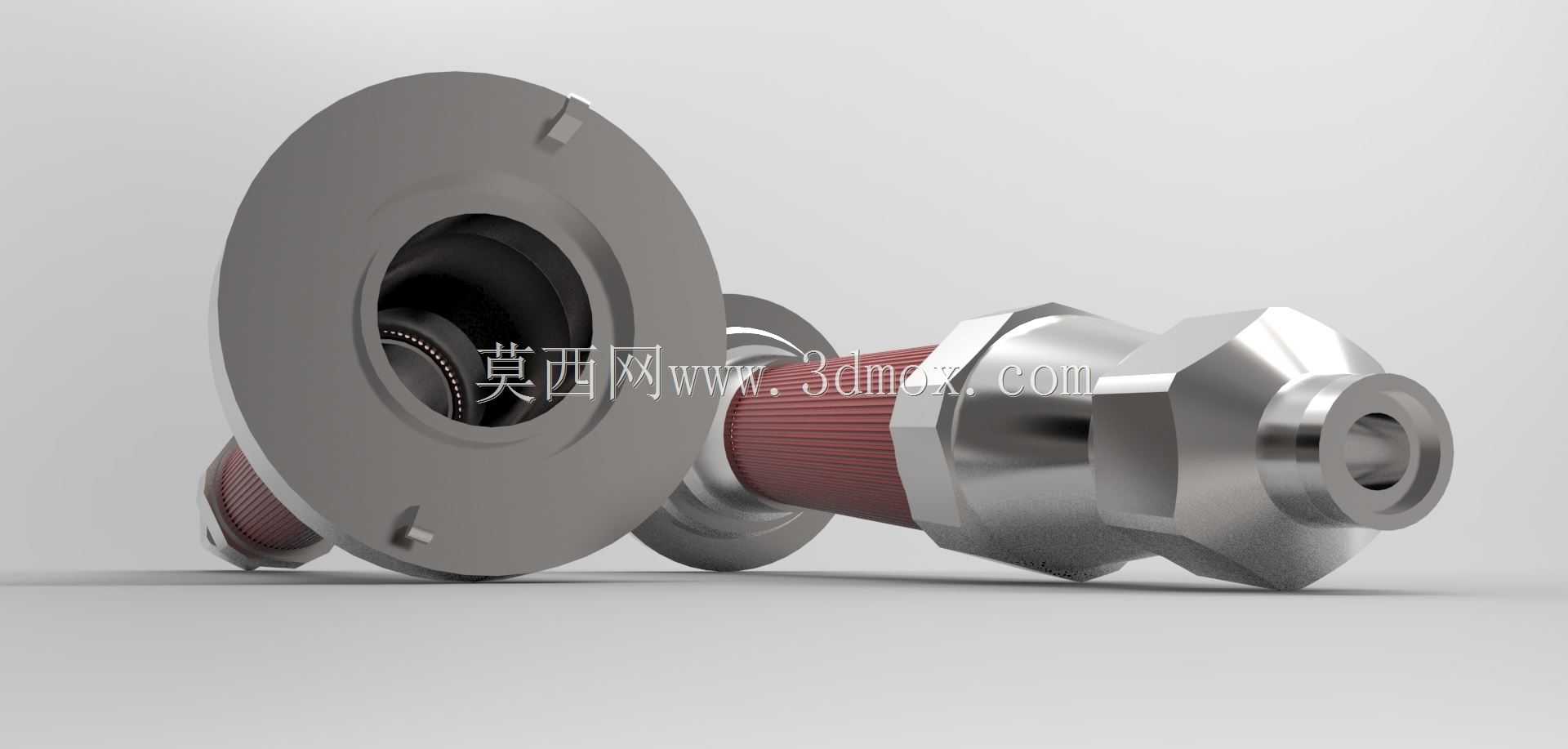

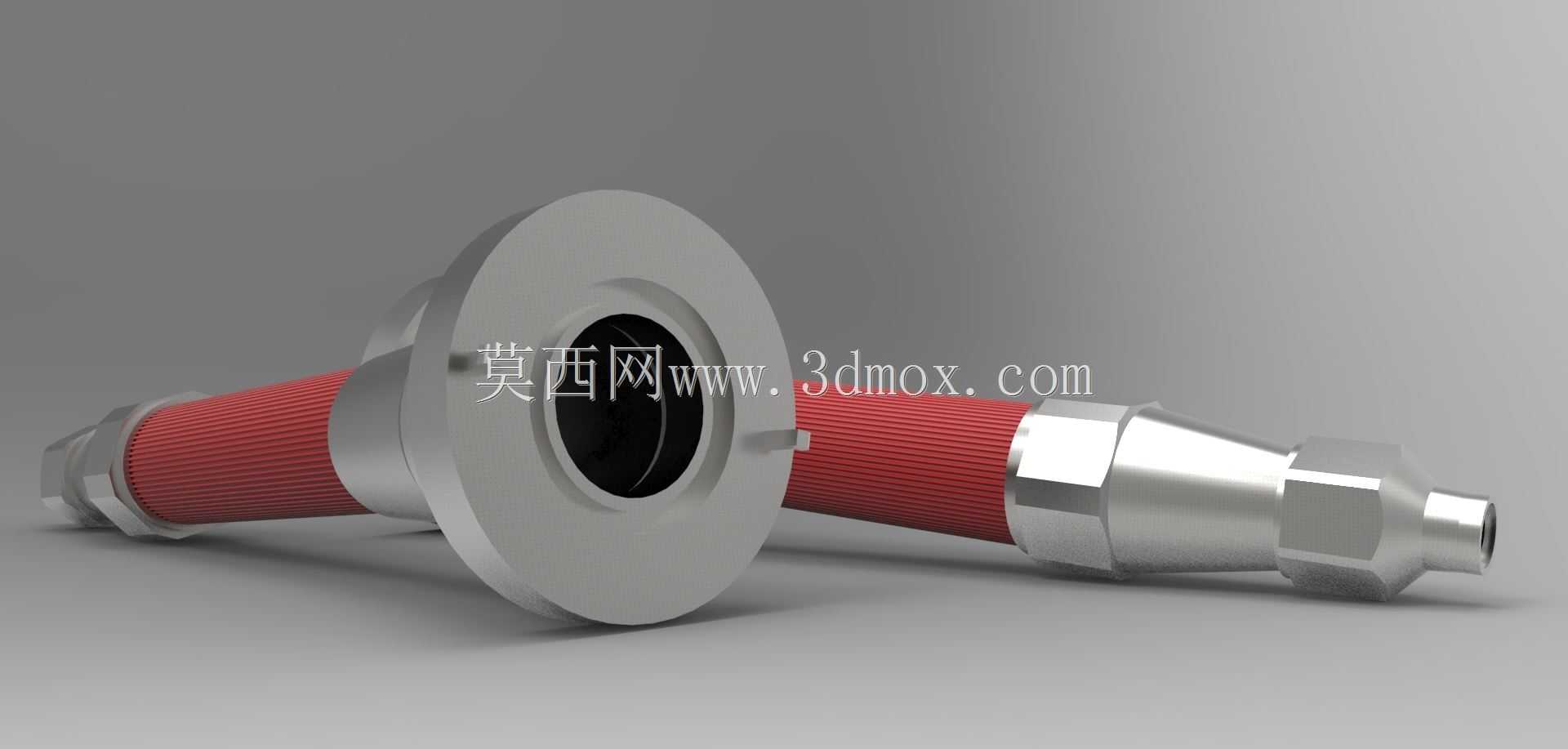

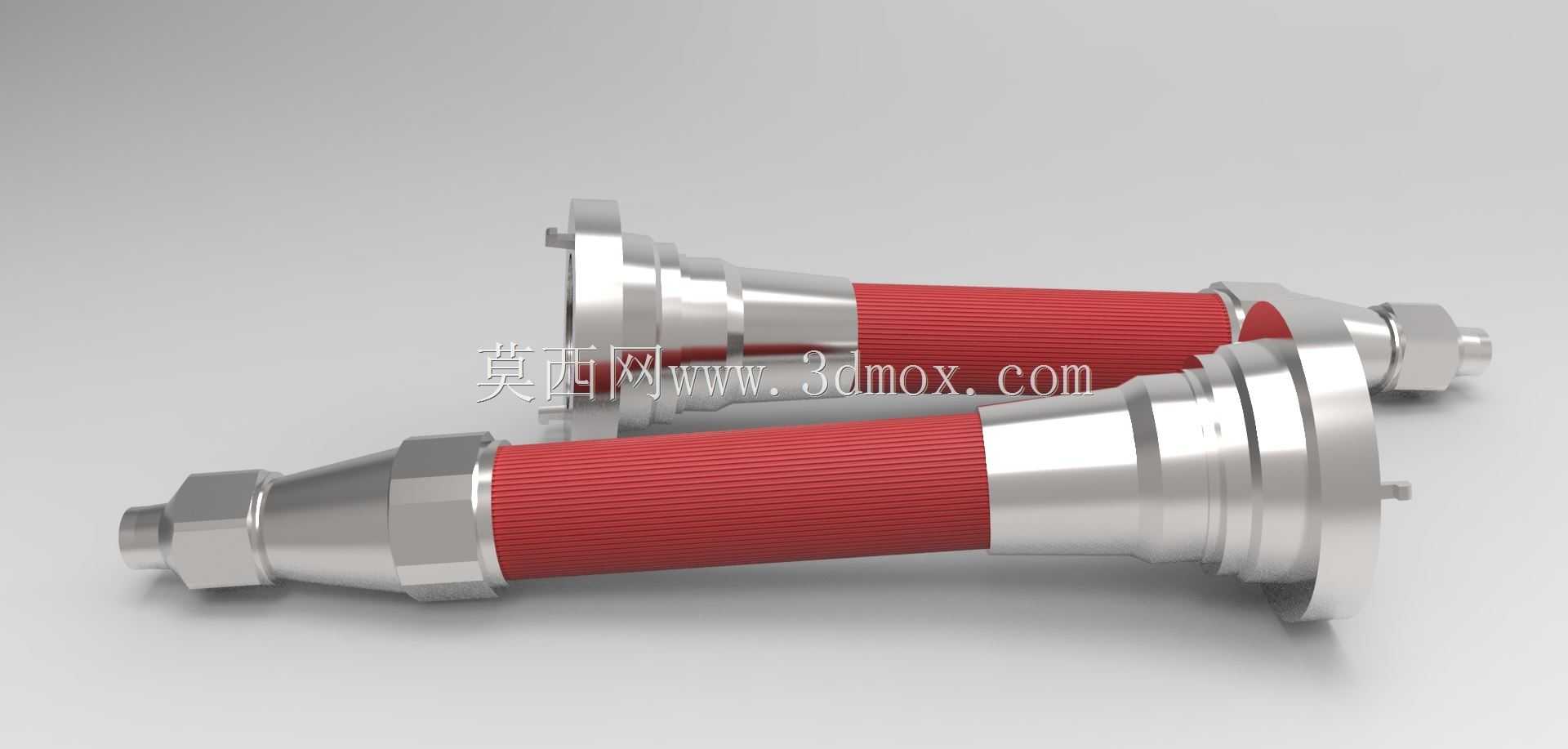

从结构设计逻辑来看，整体采用同轴直通式流道布局，没有多余的弯折结构，能最大程度降低水流通过时的沿程压力损失，保证出口射流的初始动能。进水端采用标准法兰连接结构，法兰盘上预留的安装孔位匹配常规消防接口的螺栓分布规格，安装时无需额外加工转接件，就能和市面主流的消防供水接口完成对接，法兰端面设计有密封槽，装配时嵌入橡胶密封圈即可实现高压下的水密性，避免接驳处出现渗漏泄压的问题。中间握持段做了防滑纹理设计，表面的滚花纹理在沾水、佩戴防护手套操作时也能提供足够的摩擦力，方便作业人员在高压出水的反作用力下稳定控制喷嘴方向，不会出现打滑脱手的情况。出水端采用渐缩式流道设计，从进水端的大通径向出水小口平滑过渡，能让水流在流道内逐步加速，最终从出口形成聚拢的柱状射流，相比等径直管结构，同等供水压力下射程可提升15%以上，同时减少水流的紊流发散，提升灭火时的水流集中度。

在安装边界上，该喷嘴的整体轴向长度适配常规消防箱内的水带卷盘收纳尺寸，安装后不会突出箱门影响关闭，两端接口的同轴度公差控制在0.1mm以内，对接时不会出现卡滞、偏心的问题，外部金属结构全部采用防锈材质处理，长期处于潮湿的消防存放环境中也不会出现锈蚀卡滞，保证紧急情况下能快速接驳投入使用。结构上没有易损的活动调节部件，日常维护仅需检查接口密封件的老化情况即可，大幅降低了消防装备的日常运维成本，适配各类固定、移动消防作业场景的使用需求。
