按动式金属尖锥头圆珠笔精细结构设计

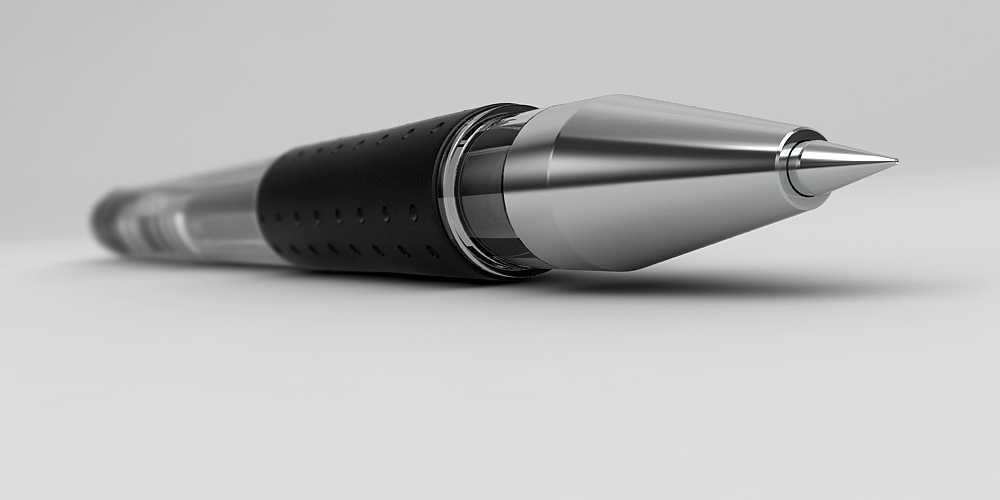

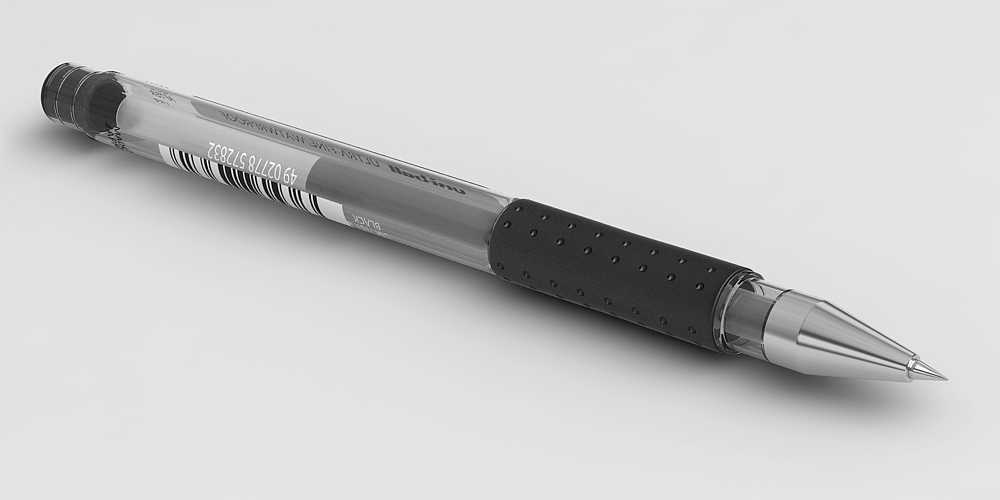

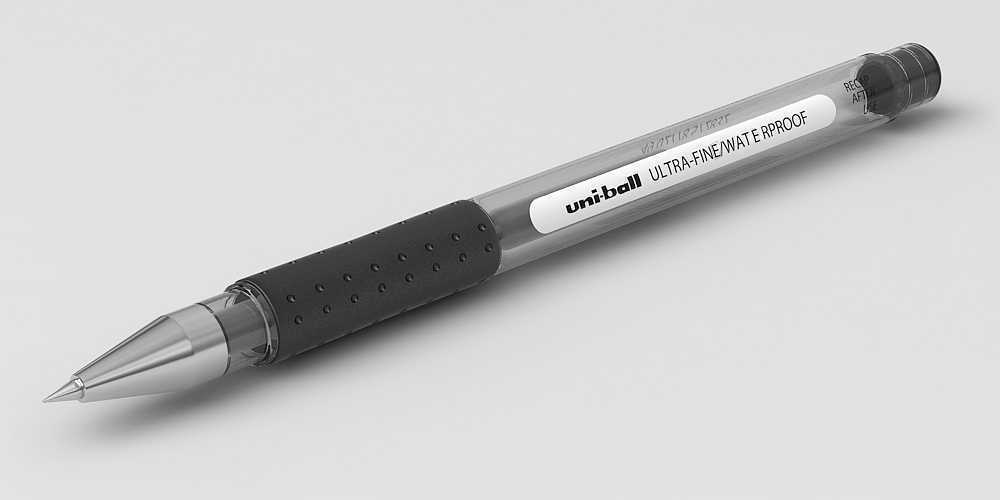

　　这款按动式尖锥头金属圆珠笔的三维结构设计，核心围绕日常高频书写场景的使用痛点展开，在结构可靠性、握持舒适度与出芯稳定性上做了多轮细节优化，适配办公记录、工程绘图标注、商务签字等多类书写场景。从实际使用需求出发，笔头采用一体化尖锥金属成型结构，锥段做了三段式过渡设计，最前端的出芯口做了0.1mm的内收倒角，既避免书写过程中滚珠晃动导致的出墨不均，也能在快速划线、标注尺寸时减少笔头与纸面的剐蹭阻力，锥面的高光金属处理不仅提升外观质感，也能在笔头意外磕碰时分散冲击力，保护内部的笔芯导墨结构不会因撞击偏移。笔身中段的防滑握胶区域做了均匀分布的内凹点状防滑纹，握胶厚度控制在1.8mm，软胶材质邵氏硬度设定为65A，既保证长时间握持时的贴合度，

　　减少手指局部压力集中，也不会因为胶层过软导致握笔时笔身偏转，影响书写精度，握胶与金属笔身的衔接处做了0.05mm的错位公差控制，装配后无凸起台阶，握持滑动时不会有硌手的触感。按动结构内置在笔身尾段，采用棘轮式锁止机构，按动行程设定为4mm，按压力度控制在12N，每次按动的反馈清晰，不会出现卡滞或者按动后出芯不到位的问题，笔夹采用弹性金属片结构，夹持厚度范围在0.3mm到5mm之间，可稳定夹在笔记本、工装口袋、图纸册页上，夹片根部做了圆弧过渡处理，避免反复夹持后出现金属疲劳断裂。整笔的外形尺寸控制在总长142mm，最大笔身直径11.2mm，笔头锥段长度22mm，整体重量控制在23g，重心落在握胶区域前方3mm位置，

　　书写时无需额外施加向下的压力就能稳定控笔，长时间书写也不容易出现手部酸胀的问题。内部笔芯腔做了通用适配设计，可兼容市面主流的按动式中性笔、圆珠笔替芯，腔体内壁做了0.02mm的导向筋，替芯装入后不会出现径向晃动，笔身前后段的螺纹连接采用M10×0.5的细牙螺纹，螺纹配合长度6mm，装配后同轴度公差控制在0.03mm以内，避免笔身拼接后出现歪斜的问题。在结构设计阶段，针对笔身跌落的场景做了专项优化，笔头内部设置了缓冲橡胶垫，当笔从1.2m高度笔尖朝下跌落时，橡胶垫可吸收70%以上的冲击能量，避免笔头变形导致的笔芯卡滞，笔身尾段的按动帽做了包边处理，跌落时按动帽不会直接撞击硬质地面导致内部棘轮结构损坏。

　　所有外观拼接面的分型线都设置在握持区域之外，表面处理上金属部件采用哑光镀铬工艺，既保留金属质感，也不容易残留指纹和手汗痕迹，握胶区域的点状纹理深度控制在0.2mm，既保证防滑效果，也不容易积攒污垢，日常擦拭即可清洁。从装配角度看，整笔采用模块化拆分设计，分为笔头组件、握胶组件、笔身主体、按动尾帽、笔夹五个主要模块，各模块之间的装配公差都做了适配，无需专用工具即可完成拆装更换替芯，各部件的安装边界都做了防呆设计，装配时不会出现方向装反的问题，适合批量生产时的快速组装作业。
