舰载近程防御武器系统结构设计

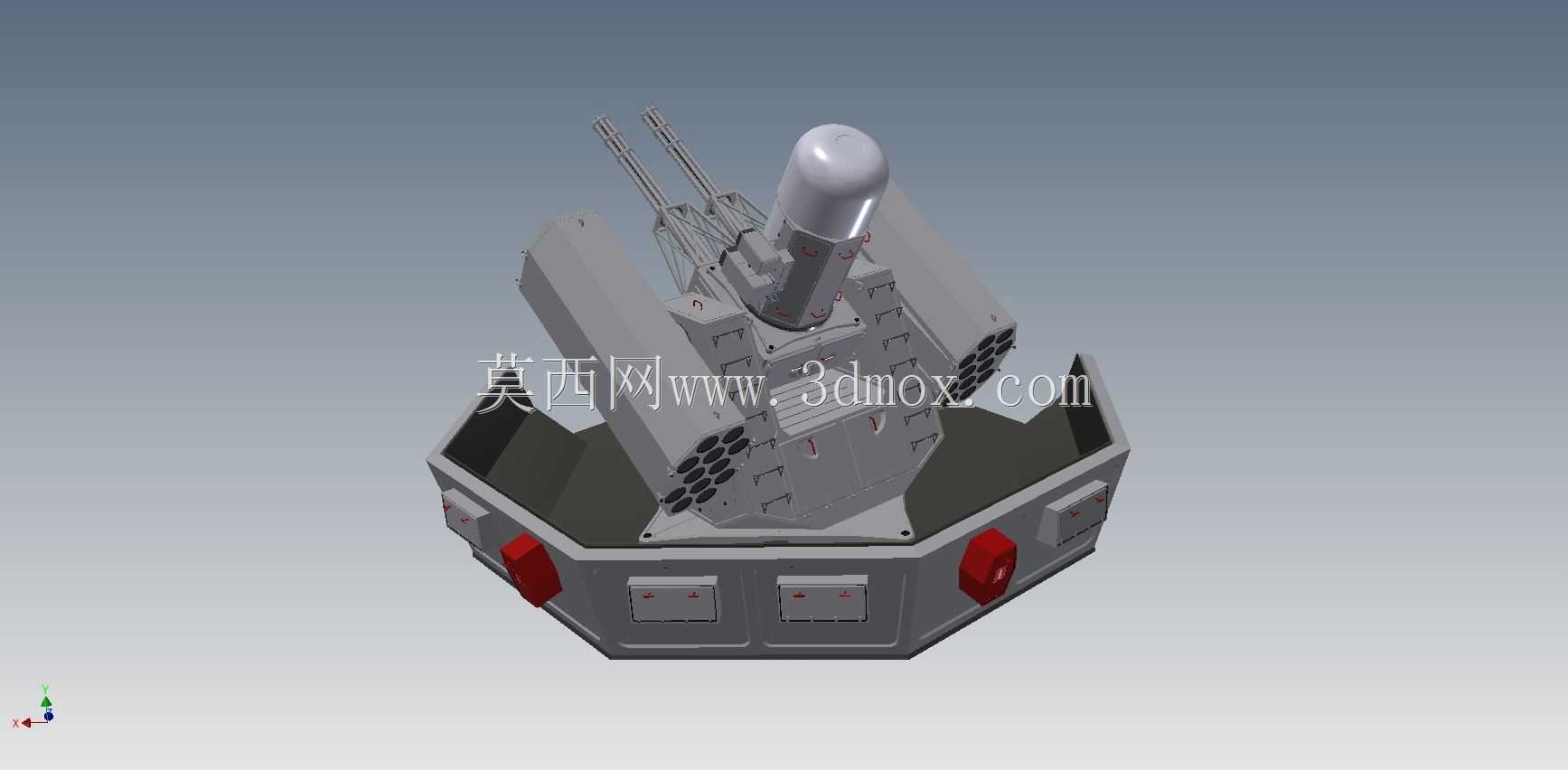

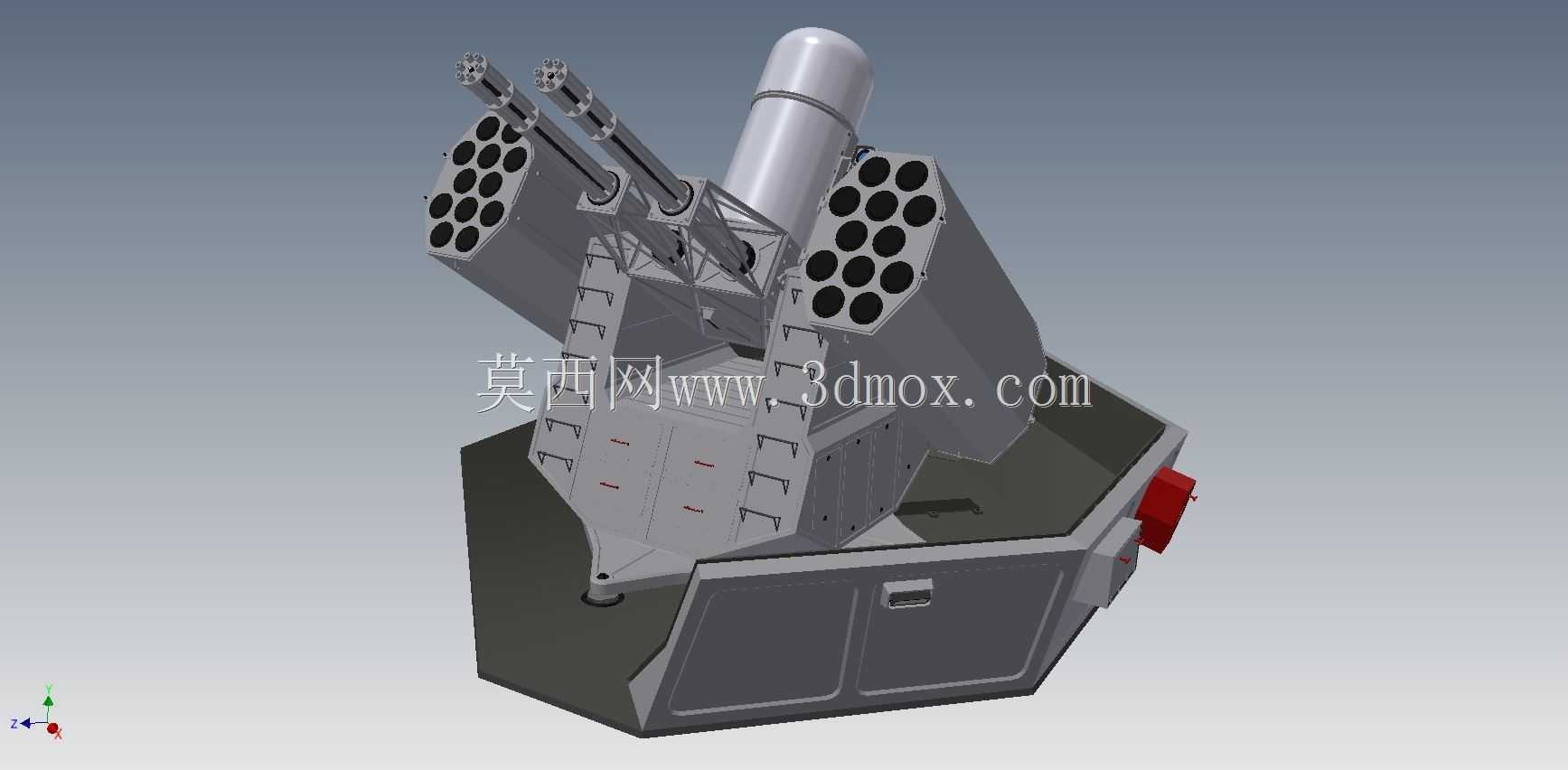

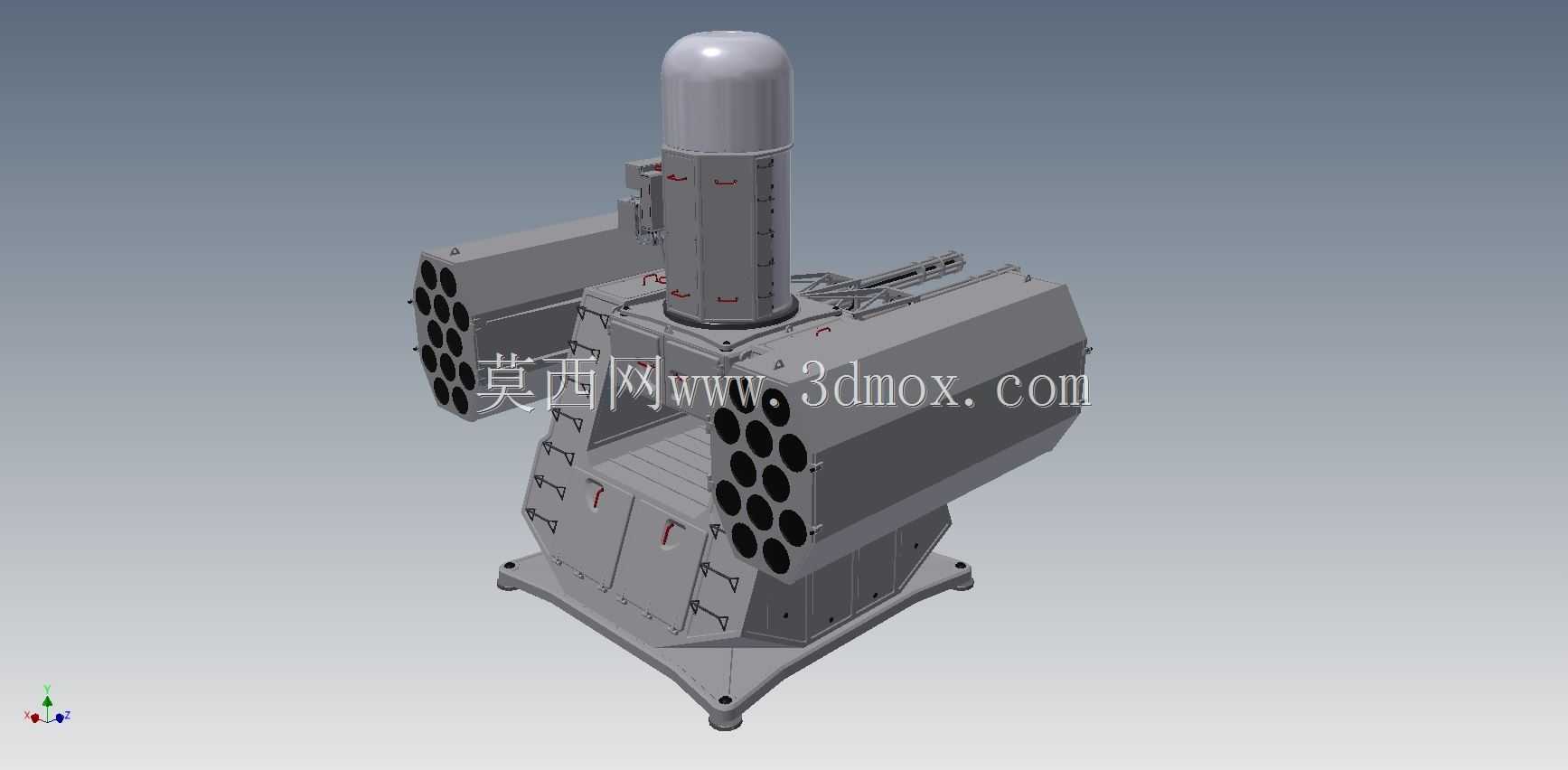

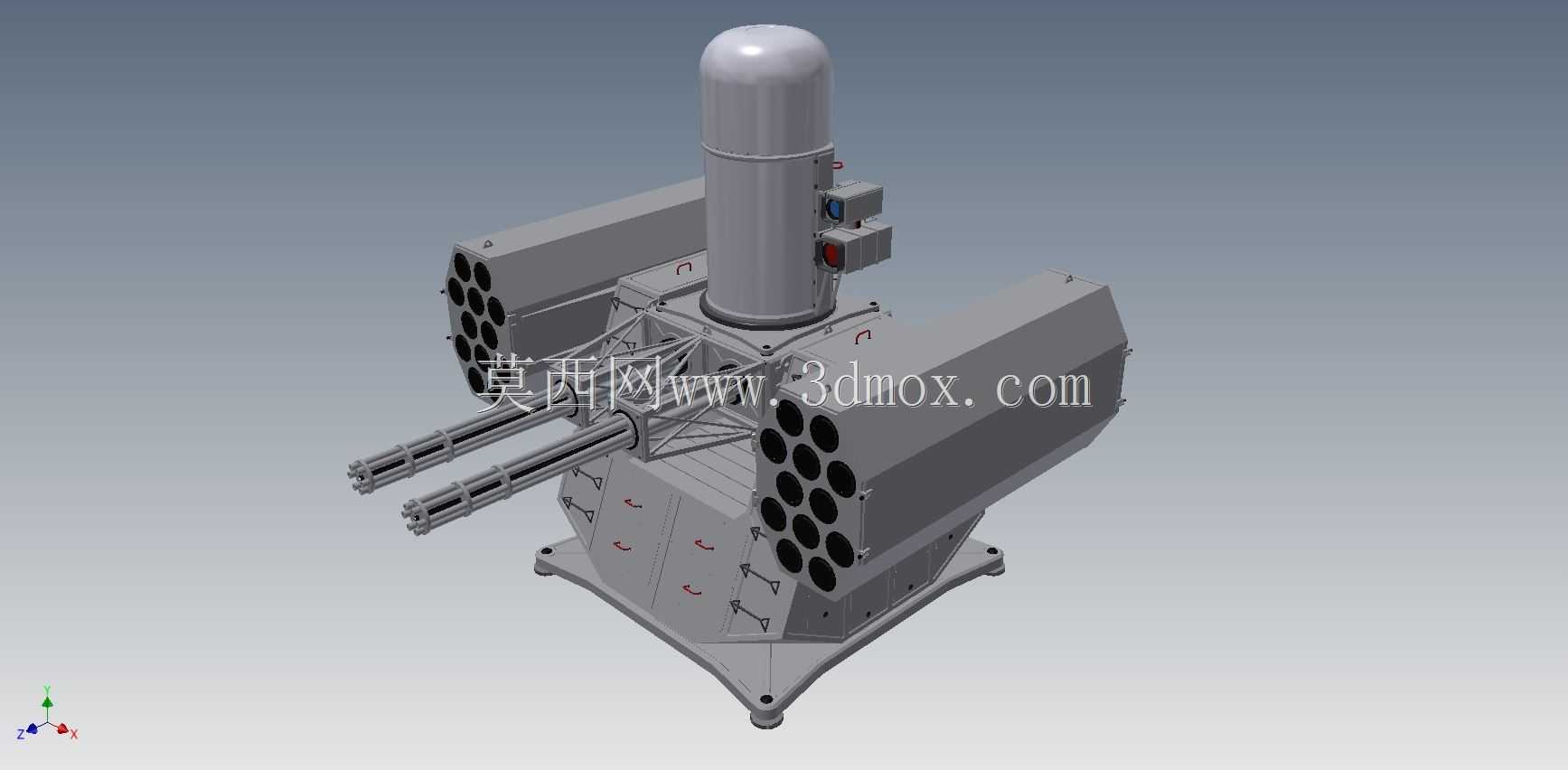

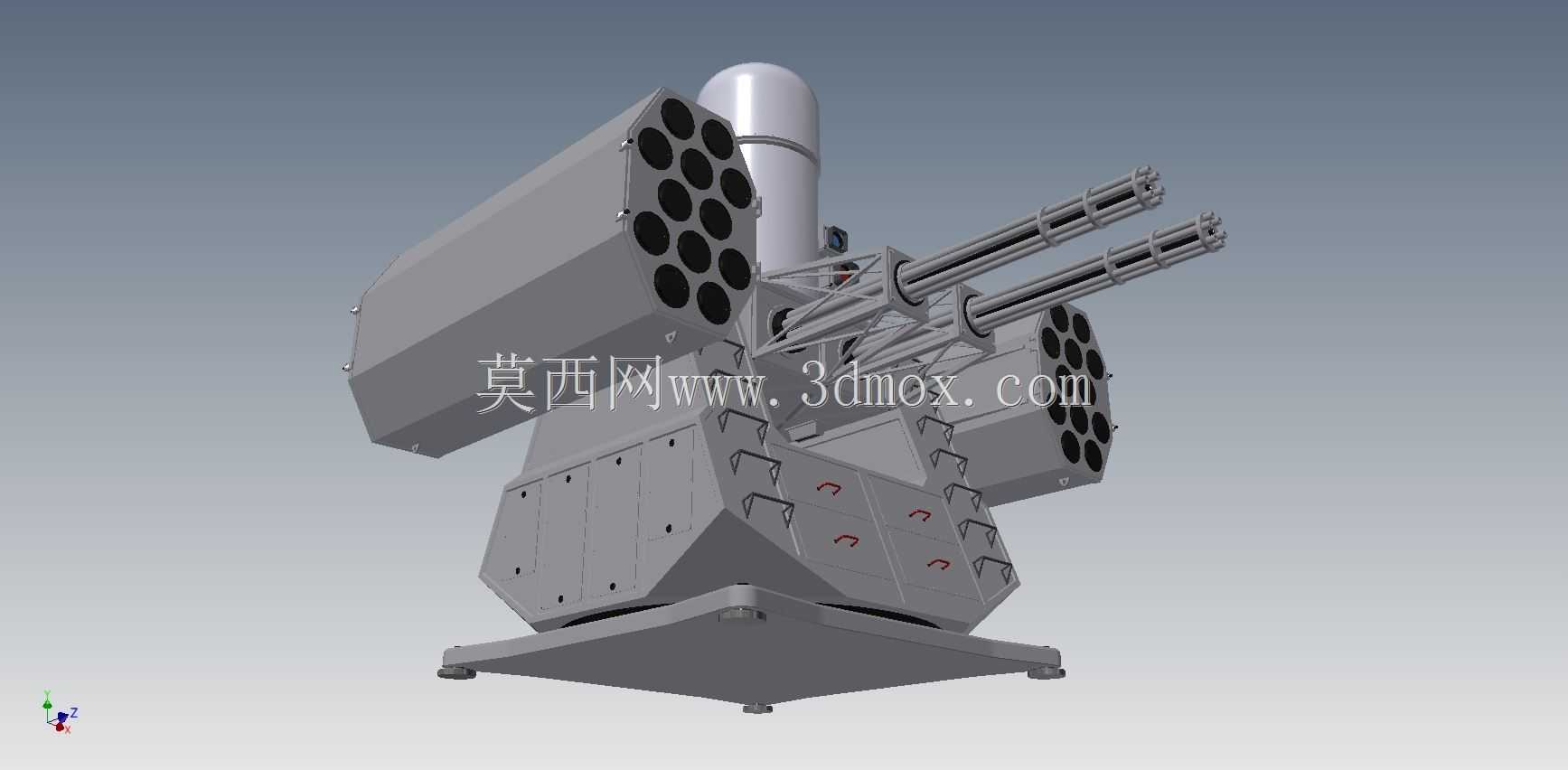

这款舰载近程防御装备的三维结构设计，核心围绕水面舰艇末端反导、近距低空目标拦截的实战场景展开，主要承担舰艇最后一道防御圈的拦截任务，可应对突破外层防御圈的反舰导弹、低空突防战机、小型水面机动目标等多种来袭目标，填补中远程防空武器的拦截盲区。从结构布局来看，整体采用基座固定式设计，底部安装法兰预留了标准的舰艇甲板安装孔位，安装边界适配主流驱护舰的武器站预留甲板空间，整体重心沿基座垂直轴线分布，可降低高海况下舰艇横摇、纵摇对设备瞄准精度的影响。上部集成了双管速射火炮与多联装火箭发射装置，两类武器分置雷达伺服舱两侧，射界覆盖方位向360度全向范围，高低向覆盖负5度到正85度的俯仰区间，可同时应对水平方向掠海目标与垂直方向俯冲目标。顶部的圆柱形雷达舱集成了搜索跟踪一体的雷达单元，伺服转台可实现目标的快速捕获跟踪，火控链路直接联动武器发射单元，从发现目标到启动拦截的响应延迟控制在毫秒级，满足近程防御的快速反应需求。设计过程中充分考虑了舰载环境的适配性，所有外露结构件均做了密封防护设计，可抵御高盐雾、高湿度的海洋环境腐蚀，设备线缆全部通过基座内部的走线腔连接至舰体内的火控系统，避免外露线缆在高速调炮、武器发射冲击下出现损坏。武器站的旋转支撑采用大直径回转支承结构，可承受速射武器连续发射时的后坐冲击，同时保证方位旋转的定位精度，多联装火箭发射管采用模块化排布设计，可根据任务需求换装不同类型的拦截弹药，发射管的安装角度经过反复校核，保证发射时的尾焰不会灼烧舰面设备与相邻武器单元。双管速射火炮采用身管平行排布设计，供弹链路集成在武器站两侧的舱体内，可实现高射速连续射击，火炮的摇架结构做了加强设计，可抵消连续射击时的振动偏移，保证弹道散布精度。整体结构的装配逻辑采用分层模块化设计，基座、回转平台、武器挂载单元、雷达伺服舱均可独立拆分，方便舰上的日常维护与部件更换，各模块的连接接口均做了定位销设计，可保证现场拆装后的复位精度，不需要额外的校准工序即可快速恢复作战状态。
