手动双柄拉铆作业工具结构设计

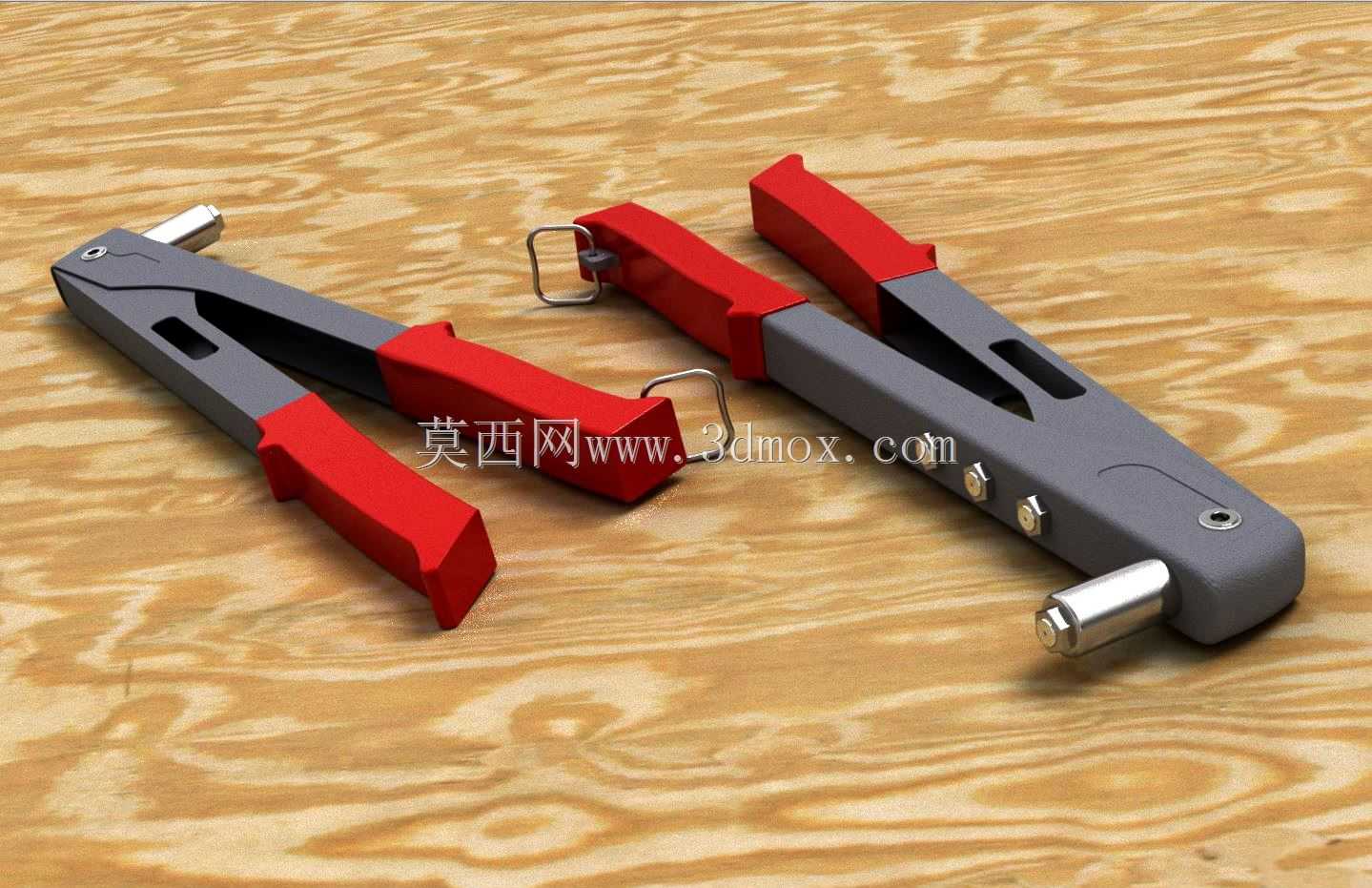

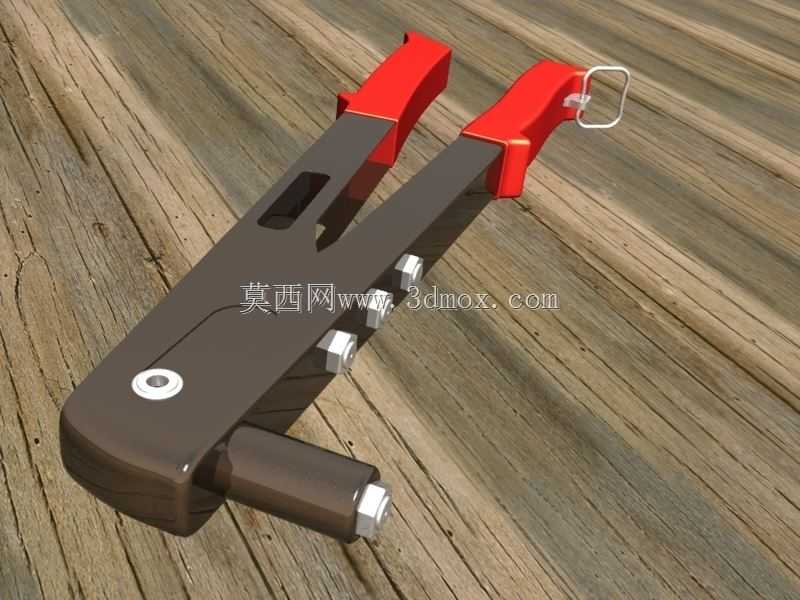

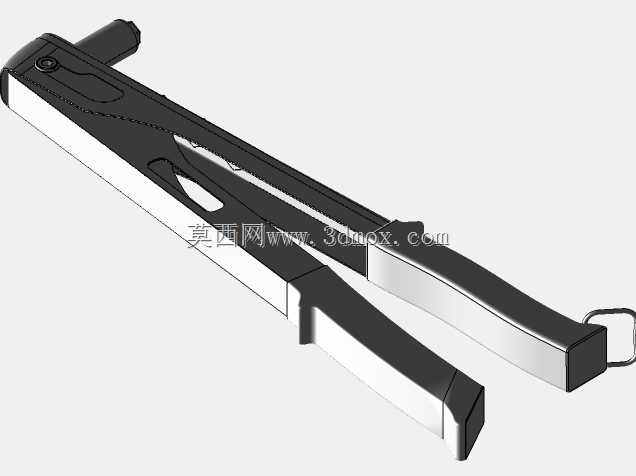

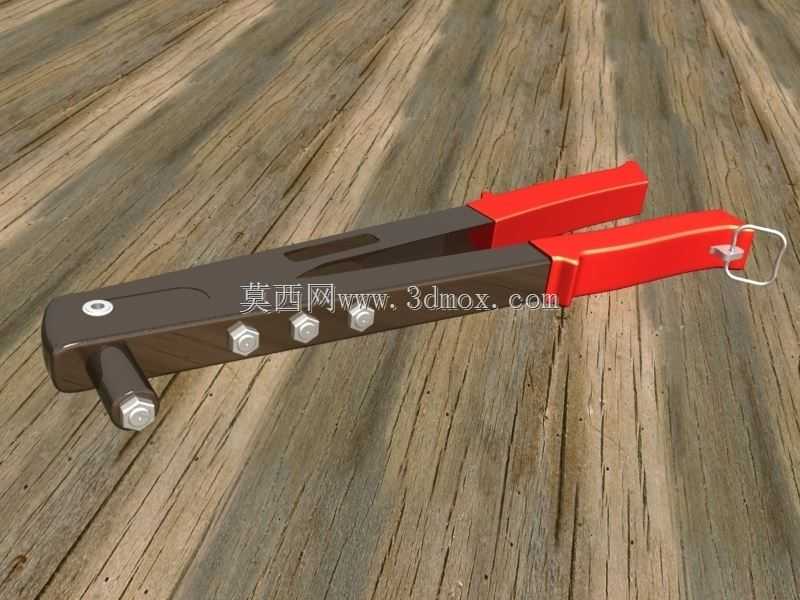

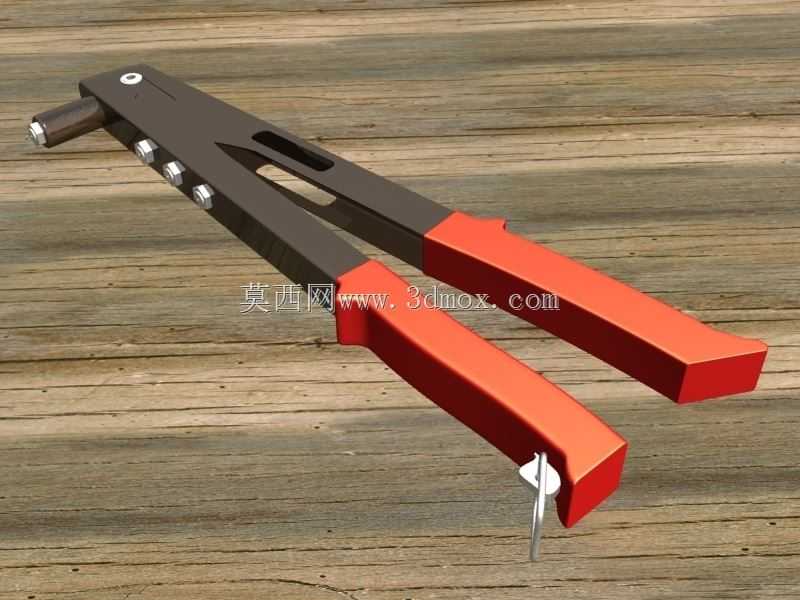

这款手动铆接作业工具，主要面向钣金加工、金属构件装配、设备维修、五金制品组装等场景的抽芯铆钉铆接作业，在没有气源、电源的户外施工、零散工位补装、小型加工坊日常作业场景下适配性极强，不需要外接动力源，单人即可完成操作，能有效降低零散铆接作业的设备投入成本。从功能结构来看，双握柄的杠杆式结构设计，通过握柄的张合动作驱动内部拉爪机构完成铆钉抽芯、拉断的整套动作，握柄表面做了防滑包覆处理，作业时握持受力更均匀，长时间操作不易打滑，能降低操作人员的手部疲劳感。头部的铆嘴采用可快换结构，能适配不同规格的抽芯铆钉，不需要额外复杂工具即可完成铆嘴更换，覆盖日常作业中常见的3mm到5mm直径抽芯铆钉使用需求。设计过程中，优先考虑了手动工具的受力合理性，将枢轴点位置做了优化，在保证握柄开合行程符合人手操作习惯的前提下，放大了拉铆作业的输出拉力，即便是硬度较高的不锈钢抽芯铆钉，也能顺畅完成拉断动作，不会出现拉力不足导致铆钉卡滞、拉不断的问题。工具主体的金属结构件采用一体化冲压成型的主体框架，配合紧固件做刚性连接，整体结构强度足够承受日常铆接作业的反复冲击力，不会因为长期使用出现框架变形、机构卡滞的问题。尾部设置了铆钉芯杆收集结构，拉断后的铆钉芯杆会暂时储存在工具尾腔内，不会随意掉落划伤作业面或者砸伤操作人员，作业完成后可统一倾倒清理，维持作业工位的整洁。从安装和使用边界来看，这款工具整体长度控制在单手握持可操作的范围内，头部铆接位置的外径做了收窄处理，能深入到部分狭窄的构件缝隙内完成铆接作业，不会因为头部尺寸过大无法靠近铆接点位。握柄完全张开时的最大宽度符合成年人手掌开合的舒适范围，不需要过度张开手掌即可完成握压动作，在狭小的设备舱内、高空脚手架上作业时，不需要大幅度动作就能完成操作，适配复杂作业空间下的使用需求。工具整体重量控制在手动长时间持握不会产生明显负重感的区间，配合握柄的防滑包覆，即便是连续完成上百个铆接点的作业，操作人员的手部负荷也处于可接受范围内。结构上没有复杂的易损传动部件，日常维护只需要定期在枢轴位置加注少量润滑脂，即可保证机构动作顺畅，拉爪部件出现磨损后也可单独更换，不需要整体报废工具，能有效降低长期使用的成本。
