勒福舍M1858第三型短管转轮玩具结构设计

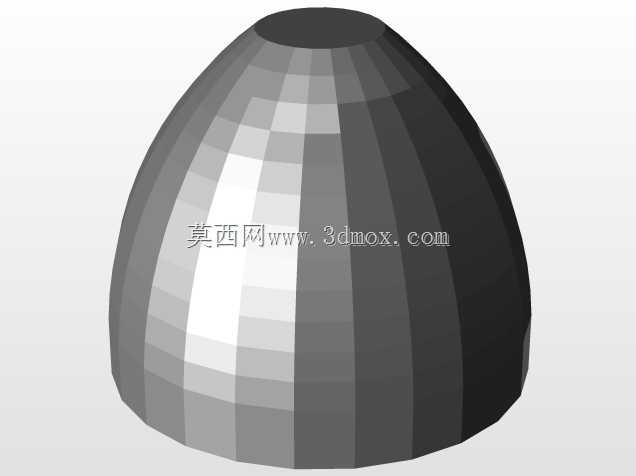

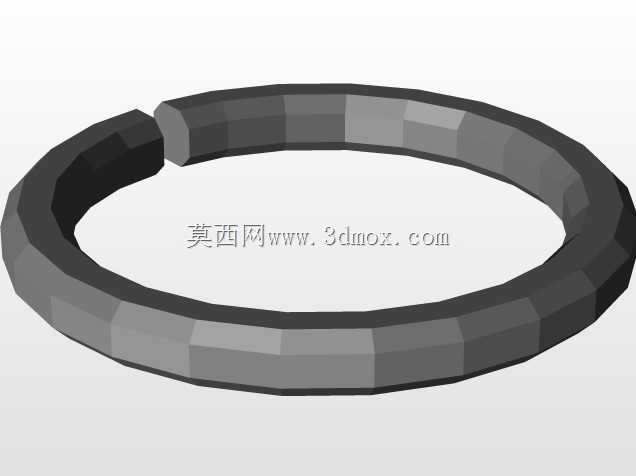

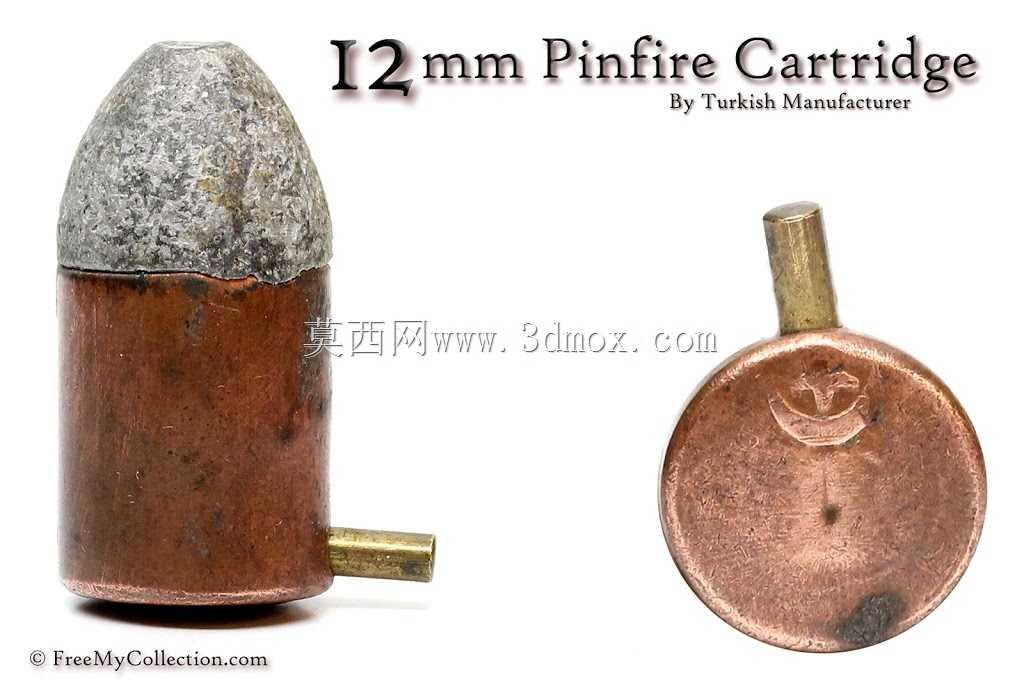

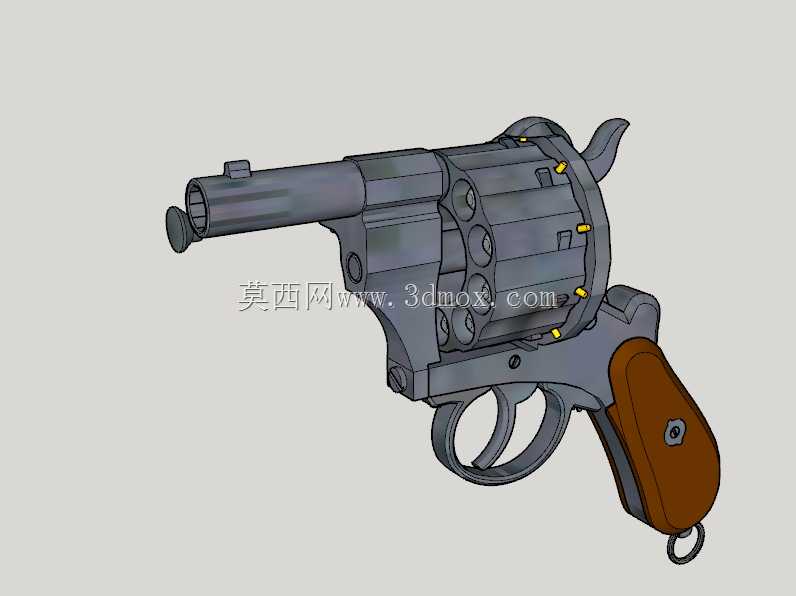

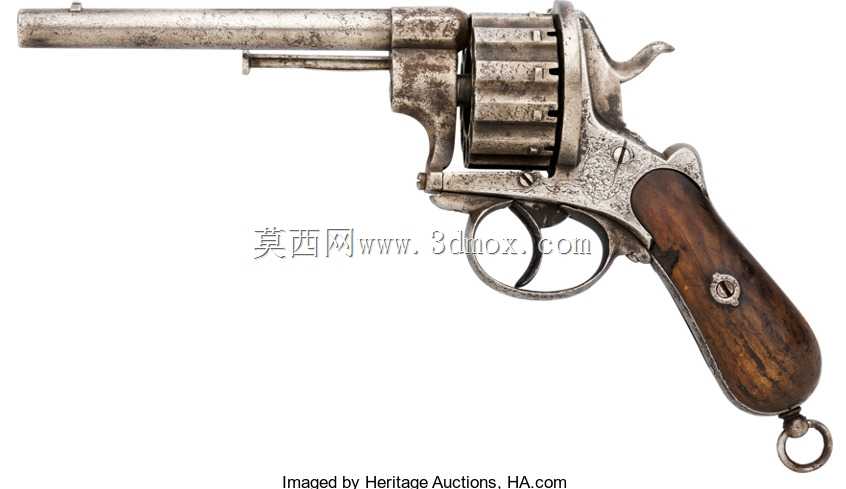

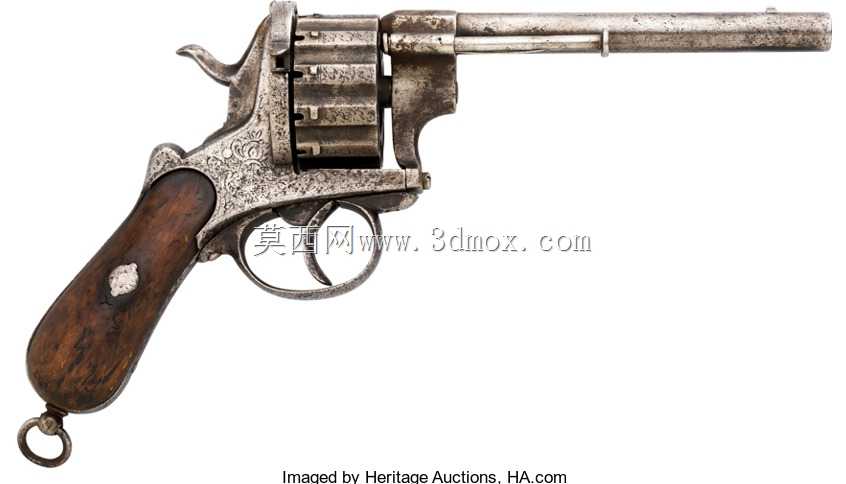

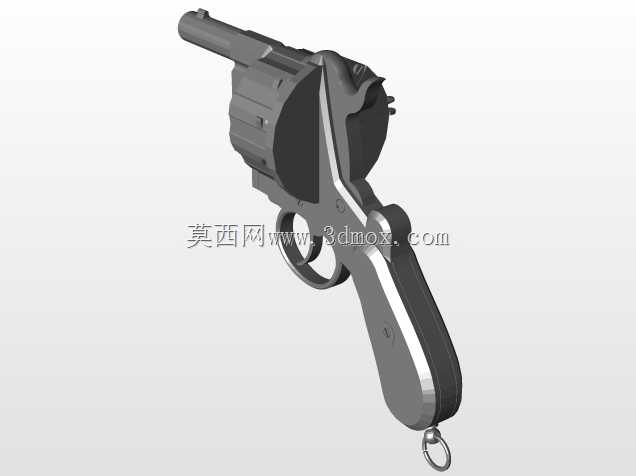

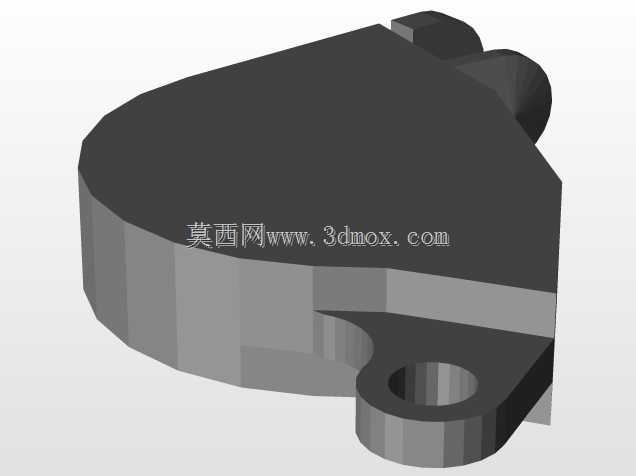

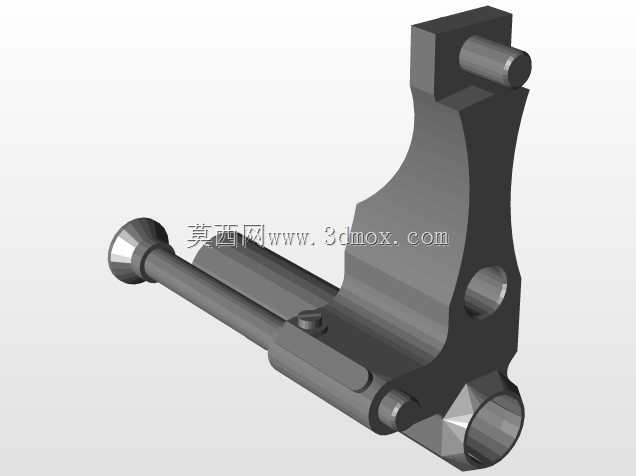

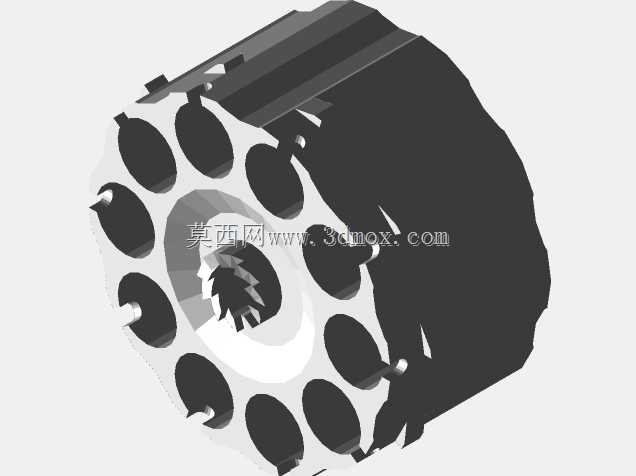

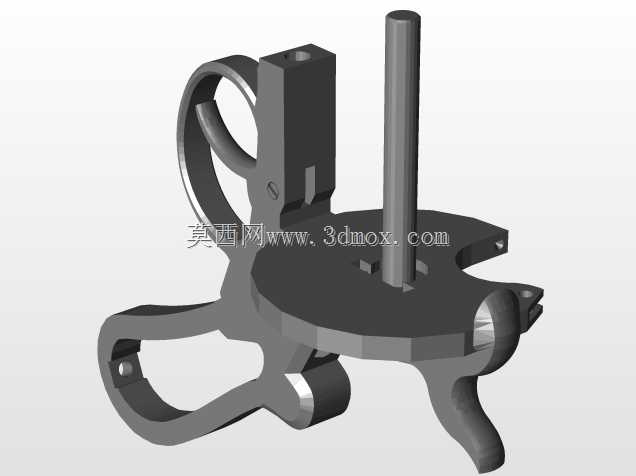

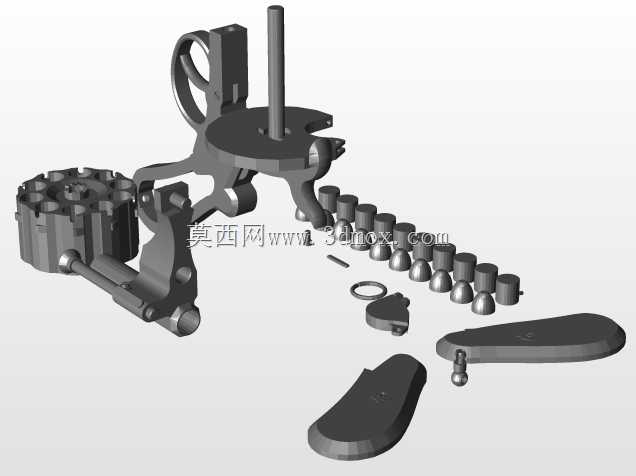

该结构复刻原型为19世纪中叶列福舍系列针发转轮的第三型短管版本，在做玩具化适配时，首先调整了原有军用枪械的棱角与尖锐结构，所有外露边缘做R0.8-R1.5的圆角过渡，避免使用过程中出现划伤风险，整体适配3D打印的层厚成型特性，将薄壁结构的最小厚度控制在1.2mm以上，保证FDM工艺打印时不会出现结构翘曲、断连问题。从实际应用场景来看，该套件主要面向静态兵人场景搭配、复古枪械收藏摆件制作、桌面文创道具开发领域，不需要具备实际发射功能，所有结构件的配合间隙预留0.2mm的打印公差补偿量，转轮与机架的转轴采用分体式设计，打印完成后可直接插接组装，不需要额外的金属紧固件，降低普通爱好者的组装门槛。设计过程中优先还原原型的辨识度特征：12毫米口径对应的枪管外径比例、10发容量转轮的弹巢凹槽排布、木质握把片的弧形贴合轮廓、击锤的待击转动行程都做了等比例缩放，整体横向宽度控制在32mm以内，纵向总长度128mm，握把底部的挂环结构保留了原型的设计特征，可搭配挂绳做桌面陈列装饰。结构拆分时将整体拆分为枪管组件、转轮弹巢、机架主体、击锤组件、扳机组件、握把片六个独立模块，每个模块的打印摆放方向都做了适配，避免大角度悬空结构，减少打印时的支撑用量，支撑拆除后的接触面都做了0.3mm的下沉余量，打磨后不会出现配合错位问题。安装边界上，转轮与机架的同轴度公差控制在0.1mm以内，转动时不会出现卡滞，扳机与击锤的联动结构做了简化，取消了原枪械的击针发火结构，替换为卡扣式联动，扣动扳机时击锤可正常回转复位，还原基础的操作手感，同时完全规避功能性风险。握把片与机架的连接采用定位柱加卡槽的结构，不需要粘接即可固定，组装后整体结构强度可满足日常拿取、摆件展示的使用需求，表面可直接做喷漆旧化处理，适配复古军事场景的制作需求。
