马林XT22枪械孔径瞄准后视镜结构

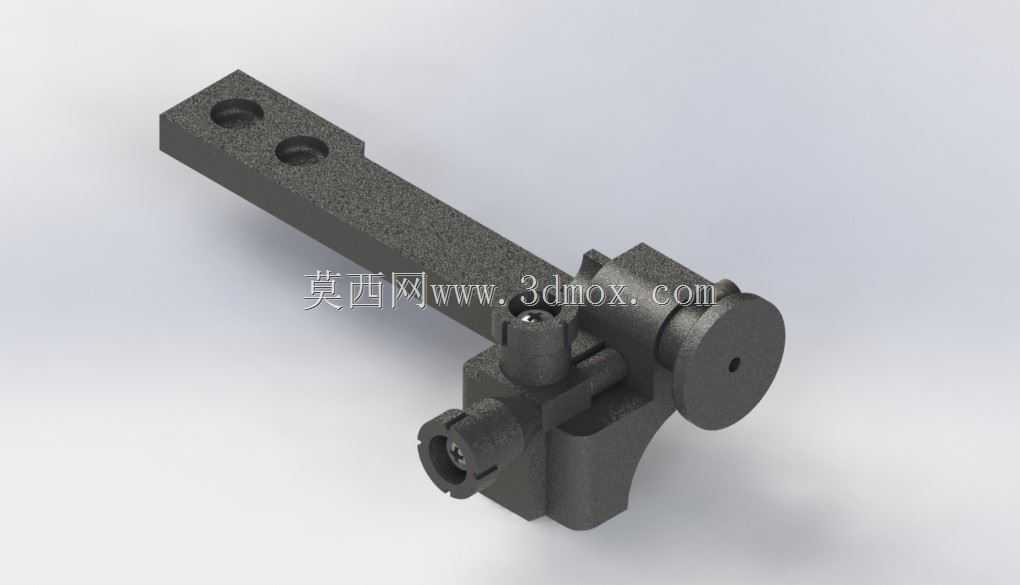

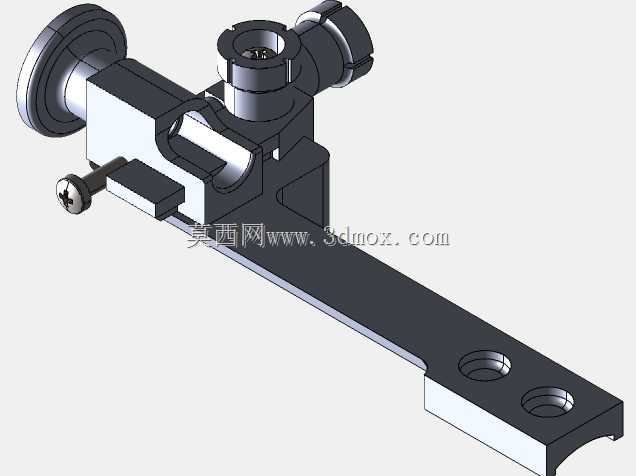

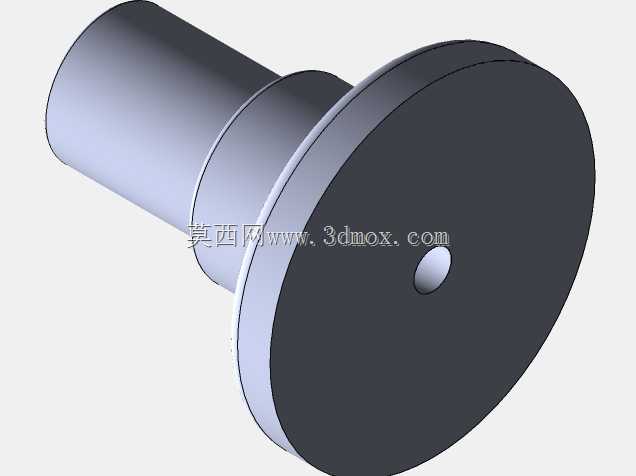

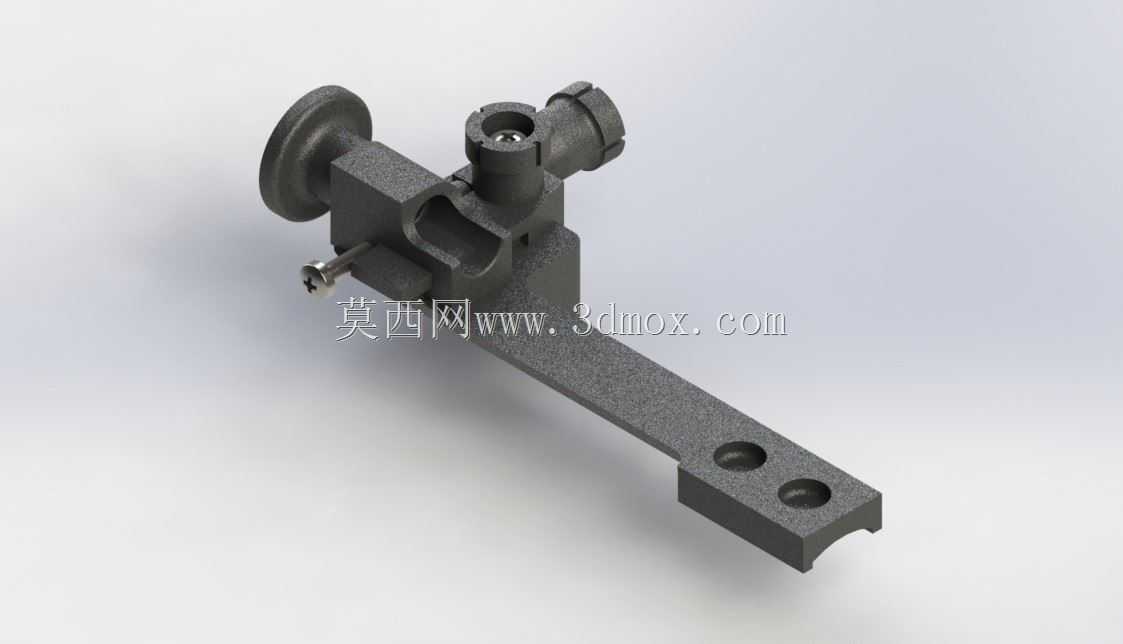

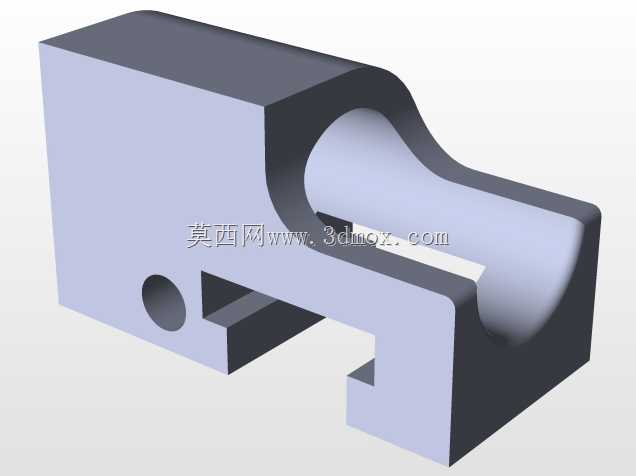

这款孔径瞄准后视镜主要适配马林XT-22系列枪械，作为轻武器瞄准系统的配套组件，核心作用是为射手提供清晰的孔径式瞄准参照，帮助快速完成目标对准与弹道修正，在民用射击运动、狩猎场景以及轻武器日常训练中都有明确的应用定位。从结构设计逻辑来看，整体采用悬臂式安装布局，长条形安装基座上预留两个同轴定位孔，用于匹配枪械机匣顶部的安装位点，安装时通过紧固件穿过定位孔完成基座固定，安装孔的间距与孔径尺寸严格对应适配枪械的安装边界，保证装配后瞄准具不会出现偏移松动，基座的长度设计充分考虑了瞄准基线的长度需求，在不超出枪械顶部安装空间的前提下，尽可能拉长瞄准基线长度，提升瞄准精度。调节机构部分采用旋钮式调节结构，旋钮表面设计四个周向分布的槽口，每转动一圈对应十字瞄准线0.5mm的位移量，这种定距调节设计能让射手在修正弹道时精准掌握调节幅度，不需要额外借助量具就能完成风偏与高低方向的校准，调节旋钮的阻尼设计经过考量，既保证调节时转动顺畅，又能在射击产生的振动环境下保持调节位置不发生偏移，避免射击过程中瞄准点错位。瞄准端采用圆孔式照门结构，相比开放式照门能够帮助射手更快完成准星与目标的三点一线对齐，降低瞄准过程中的视觉对齐难度，尤其适合快速捕捉移动目标的使用场景。整个构件的外形轮廓做了适配性的切削处理，没有多余的外凸结构，避免在枪械携行、操作过程中勾挂衣物或者其他装具，结构件的壁厚设计兼顾了轻量化与结构强度要求，在保证射击振动下结构不变形的前提下尽可能控制整体重量，不会给枪械增加过多额外负载。在3D打印制作这类配件时，需要先根据所使用的打印设备成型精度对尺寸做适配性校准，尤其是安装孔位、调节旋钮的配合间隙部分，要预留合适的装配公差，打印完成后还需要手动修整安装插槽的配合面，保证装配后贴合紧密，孔径的尺寸精度直接影响瞄准体验，制作时需要重点保证照门内孔的圆度与内壁光滑度，避免出现毛刺干扰瞄准视线。这套结构还可配套适配VR靶标瞄准器具的相关组件，在模拟射击训练场景中也能发挥对应的结构参照作用，整体结构没有复杂的异形曲面，加工或者3D打印制作的难度较低，适合作为轻武器配件改装、模拟训练器材制作的结构参考。
