经典结构左轮手枪三维结构设计方案

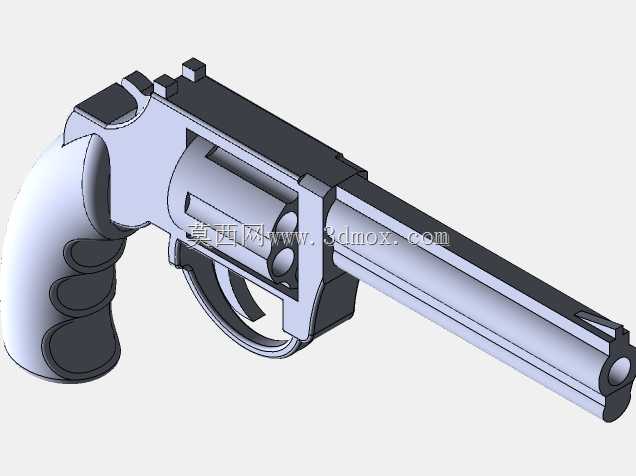

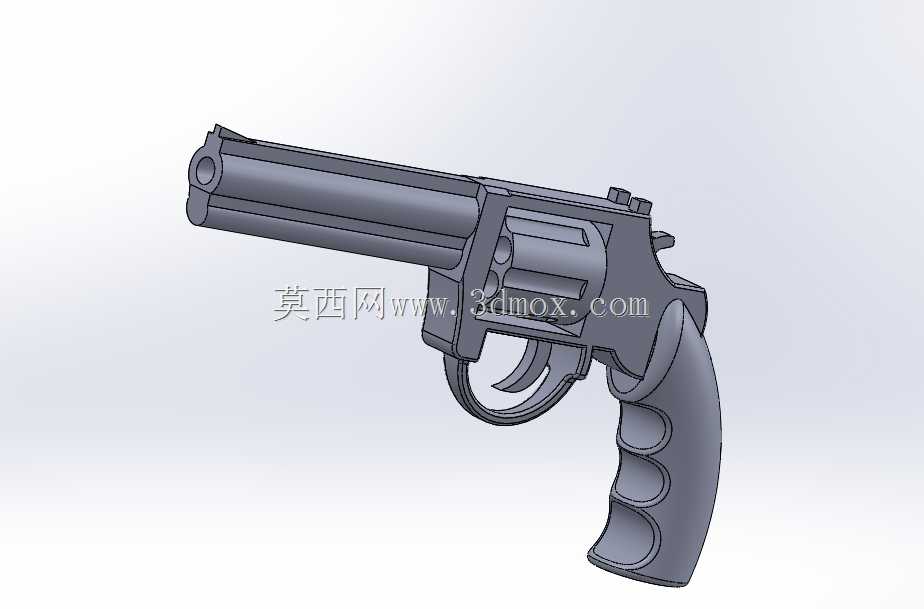

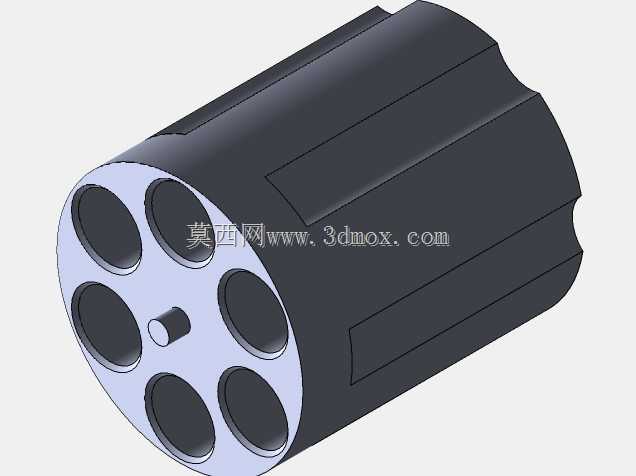

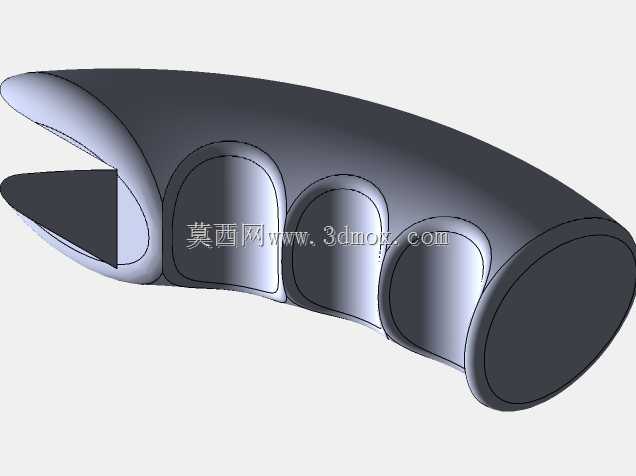

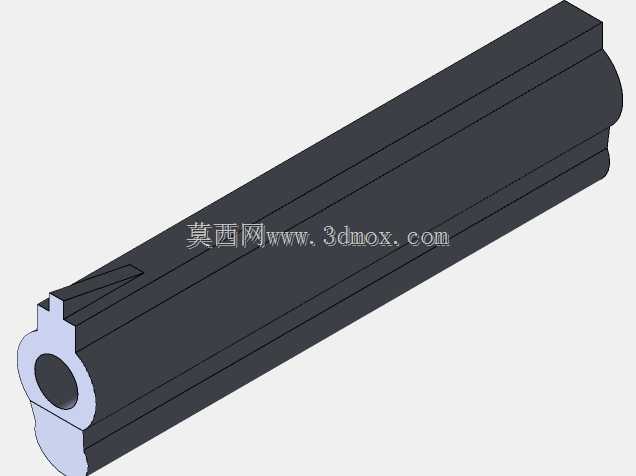

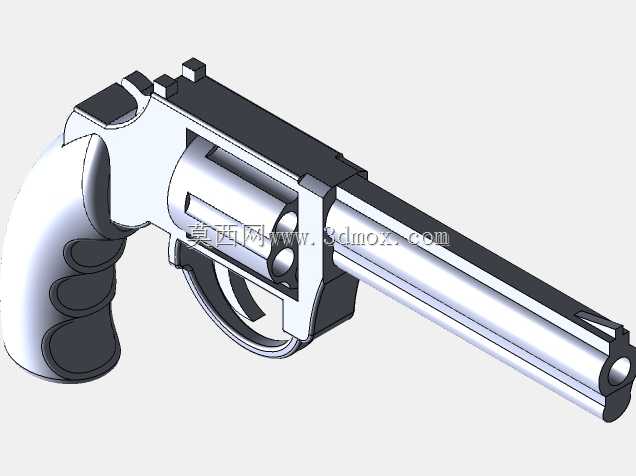

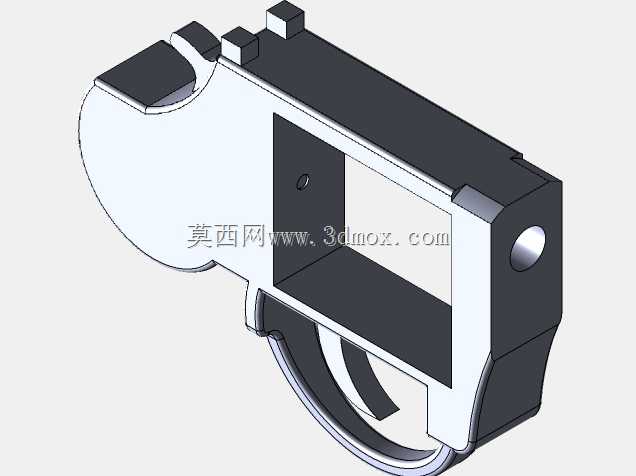

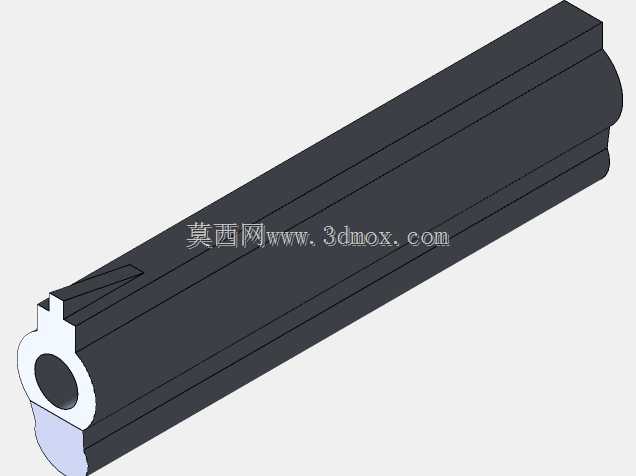

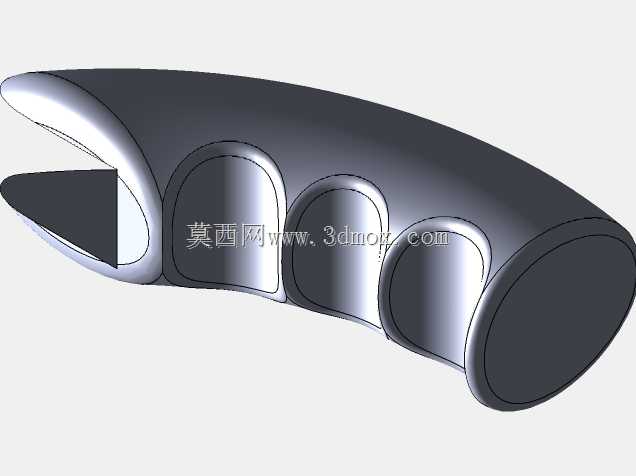

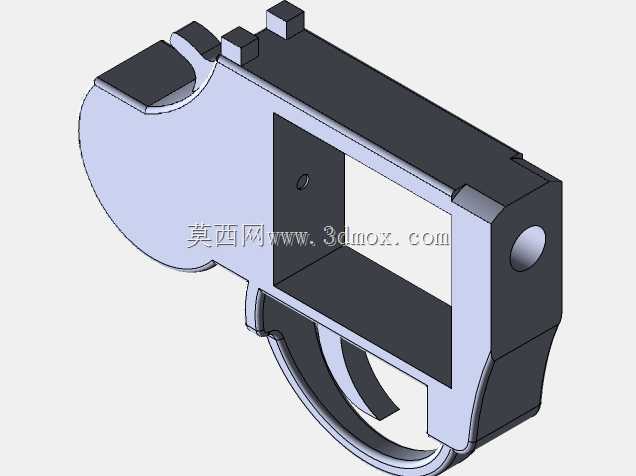

本次设计的左轮结构，核心围绕手持使用的人机交互逻辑展开，首先要明确的是，这类结构的应用场景覆盖影视道具制作、科普教具研发、战术模拟训练器材开发多个领域，并非面向制式武器生产，所有结构参数均做了非致命化适配，仅保留经典左轮的机械传动逻辑用于结构展示与原理验证。从功能特性来看，该结构完整还原了转轮供弹、击锤联动、扳机解锁的整套动作逻辑，转轮与枪管的同轴度公差控制在0.02mm以内，保证模拟击发时的动作顺畅度，不会出现卡滞、错位的问题；握把部分采用贴合人体手掌弧度的曲面设计，指槽位置对应成年男性手掌自然握持时的指节分布，握持时的受力点均匀分布在掌心与指腹位置，长时间持握也不会产生明显的压痕。设计思路上，没有采用复杂的一体化成型方案，而是将整枪拆分为枪管组件、转轮架、击发机构、握把护板四个独立模块，各模块之间通过定位销与紧固螺丝连接，既方便后期拆解维护，也便于单独更换易磨损的击锤、扳机等传动零件；枪管部分做了等壁厚设计，内壁的模拟膛线仅做外观示意，没有实际的导转功能，避免出现违规的功能适配。外形尺寸方面，整枪长度控制在230mm，转轮直径38mm，握把宽度32mm，整体安装边界完全适配成年男性单手握持的尺寸范围，没有突出的尖锐棱角，所有外露棱边都做了R1.5的圆角倒钝处理，避免握持时划伤手部。结构传动部分，击锤与转轮的拨杆做了联动行程匹配，扣动扳机时拨杆会精准推动转轮转动60度，正好对应一个弹巢的位置，击锤释放的行程与扳机扣力做了适配，扣力控制在25N左右，既保证动作反馈清晰，也不会因为扣力过大导致持握姿势变形。转轮架的受力部位做了局部加厚处理，对应击锤撞击的位置厚度达到6mm，即使是采用树脂材料3D打印制作教具，也能承受上万次的模拟击发动作不会出现开裂问题。握把护板采用分体式设计，通过两颗沉头螺丝固定在握把基座上，后期可以根据使用需求更换不同材质、不同纹理的护板，适配不同的使用场景，比如影视道具可以做木质纹理护板，训练器材可以做防滑橡胶纹理护板。整套结构的装配逻辑完全遵循真实枪械的拆解顺序，不需要特殊工具就可以完成全部分解与组装，非常适合用于机械原理教学、结构认知实训，也可以作为文创产品的结构原型进行二次开发。
