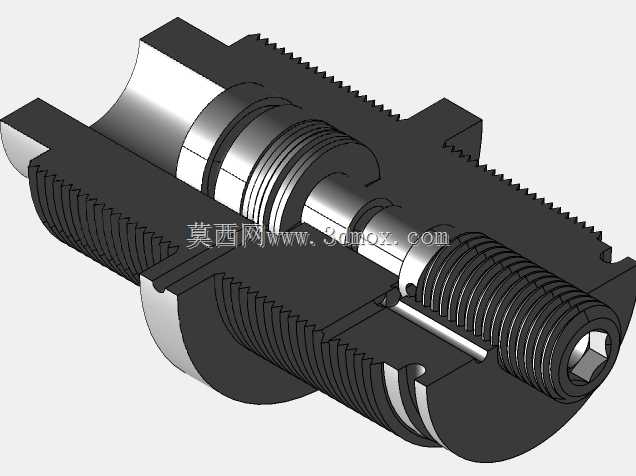

碟簧结构气枪恒压调节装置三维结构

这款气压调节装置主要适配高压气动类器具的供气稳压场景，在高压储气端与用气端之间搭建稳定的压力输出通路，解决高压气源随储量下降输出压力波动的问题，保障用气端工作压力始终维持在设定区间内。从结构设计来看，整体采用同轴回转式布局，外部设置多段外螺纹结构，分别对应储气腔连接端、调节锁紧端与输出端的安装需求，安装时可直接通过螺纹旋合嵌入对应安装位，无需额外设计复杂的连接支架，径向尺寸控制紧凑，不会占用过多的安装空间，适配多数常规气枪的阀腔安装边界。内部核心调压结构采用碟形弹簧组作为压力反馈元件，相比传统圆柱螺旋弹簧，碟簧组在有限的轴向尺寸内可提供更大的承载能力，且刚度特性更平稳，长期受压后的形变量更小，能有效降低压力漂移的概率。一次侧可承受3000PSI的高压输入，通过碟簧预紧力与阀芯节流面的动态平衡，可将输出压力稳定维持在1000PSI的设定值，当一次侧压力随气体消耗逐步下降时，碟簧的弹力会推动阀芯动态调整节流开度，补偿输入压力下降带来的输出波动，保证每次做功的气压一致性。结构上采用剖分式的阀体设计，内部流道做了平滑过渡处理，减少高压气体流动过程中的紊流与压损，阀芯与阀座的配合面采用硬密封结构，配合高精度的加工公差，可实现高压工况下的低泄漏率，避免气体无故损耗。调节端设置了内六角锁紧结构，完成输出压力标定后可直接锁紧，防止使用过程中因震动导致预紧力变化造成压力偏移。整体结构没有冗余的外置部件，所有功能元件都集成在阀体内腔，拆装维护时只需按螺纹顺序拆分即可，可单独更换碟簧组、密封件等易损部件，降低后期维护成本。在实际选型适配时，需要注意核对安装位的螺纹规格、阀腔深度与径向容纳尺寸，确保装置装入后不会与周边的击发组件、供弹结构产生运动干涉，同时要保证输入端与储气腔的密封面贴合到位，避免高压下出现漏气问题。
