大口径火炮射击训练用可移动落靶装置

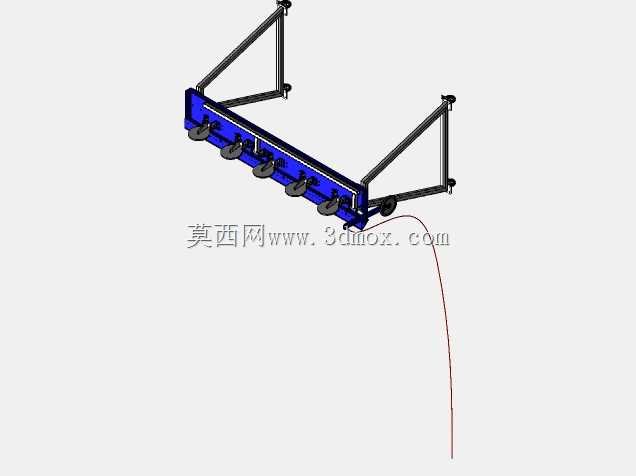

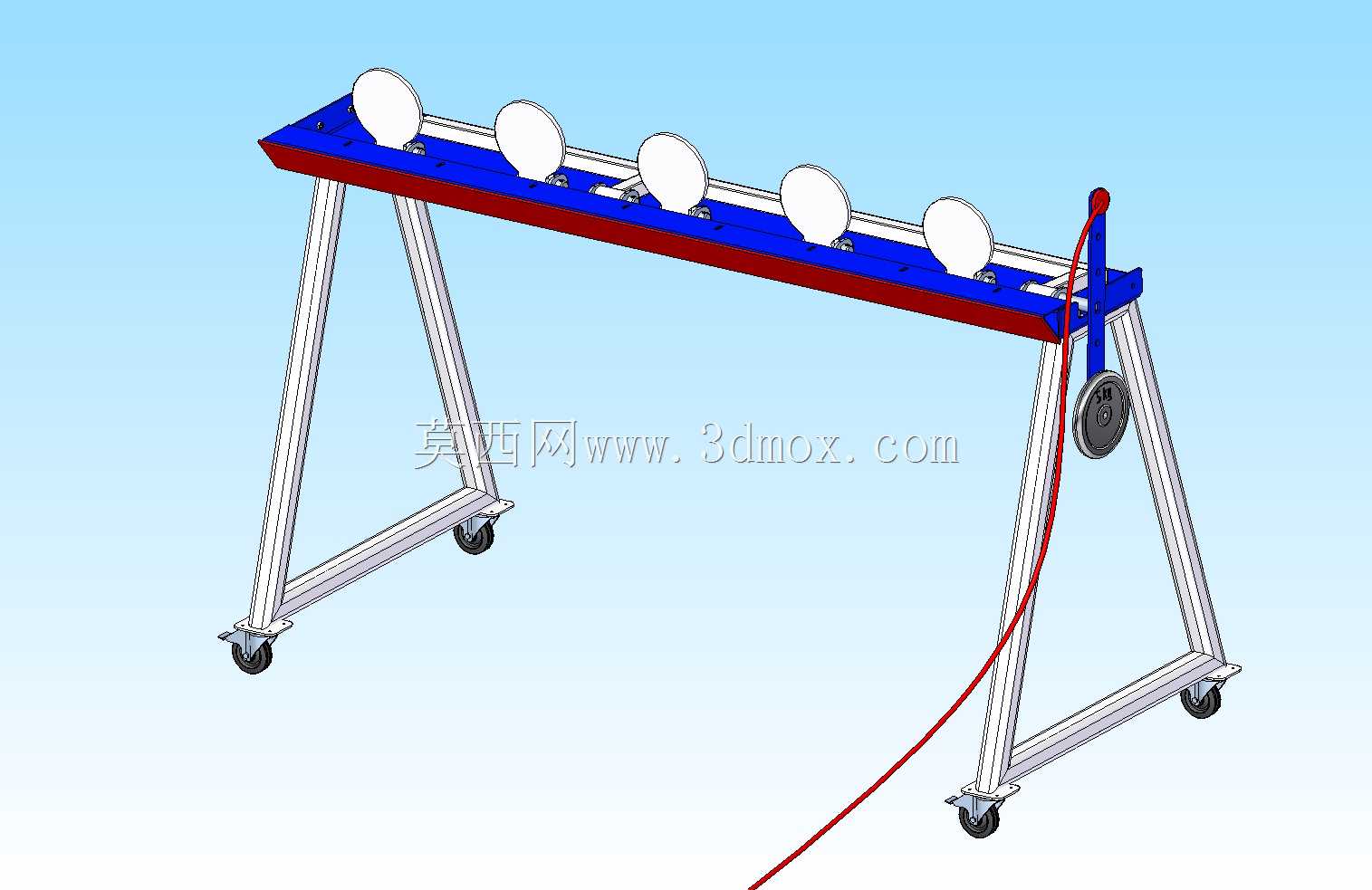

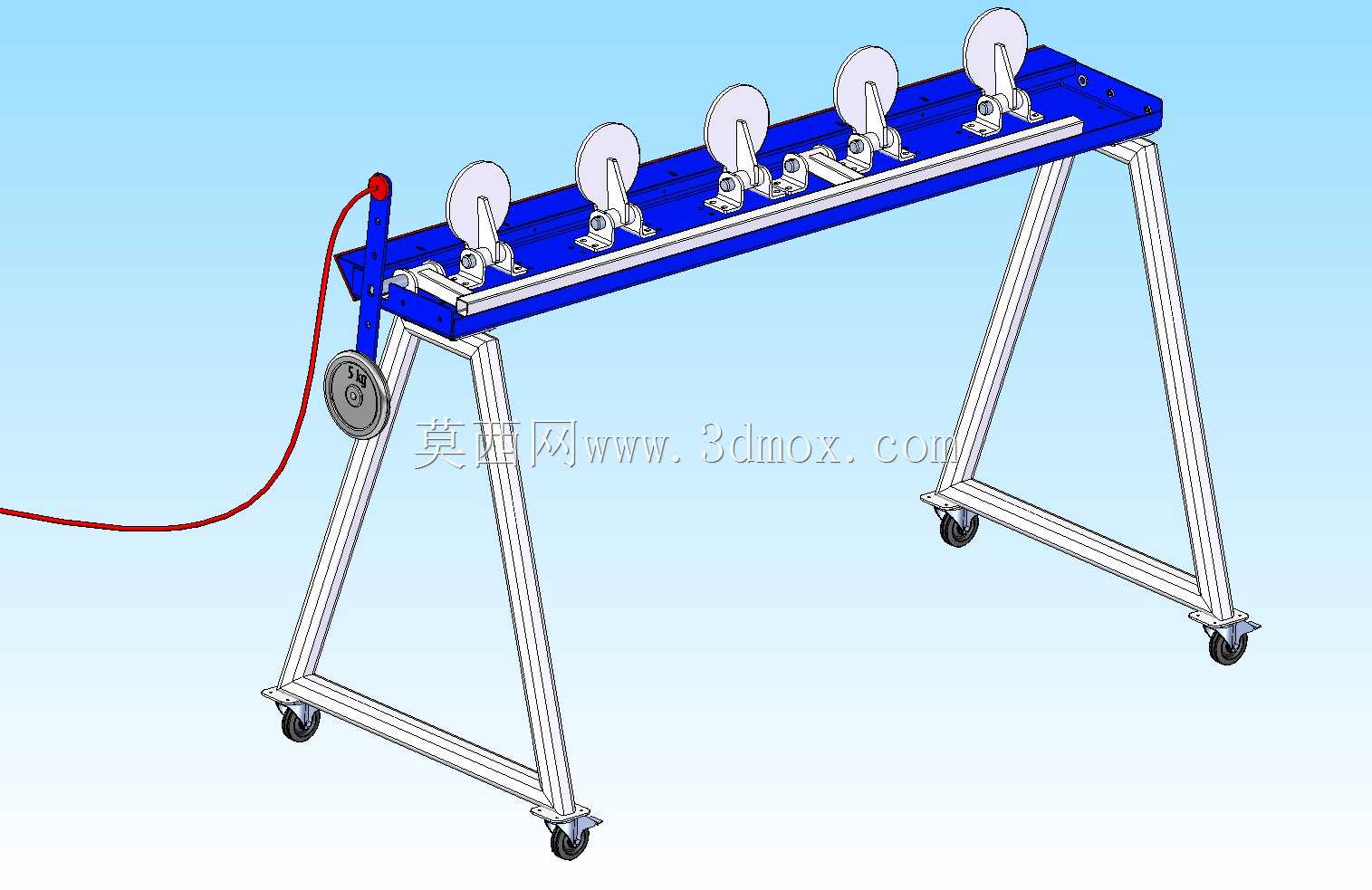

这款落靶装置主要面向实弹射击训练场景设计，专门适配大口径火炮的日常打靶训练需求，解决固定靶位布设效率低、靶板损耗后更换流程繁琐的实际问题。整套装置采用带脚轮的A字形支架作为承载主体，支架底部的四个脚轮均带锁止结构，既可以在平整训练场地快速推移转场，到位后锁止脚轮即可保证射击过程中的结构稳定性，避免后坐冲击带来的位移偏差。支架主体采用型材焊接成型，A字形的支腿结构能够将上部载荷均匀传导至地面，相比单立柱式靶架拥有更优的抗倾覆能力，即使大口径弹丸擦碰靶架边缘，也能依靠宽支撑距的结构保持整体不倾倒。上部承载梁上沿长度方向等距布置了五组靶板安装座，每个安装座都带有独立的翻转复位结构，当靶板被弹丸击中后会绕转轴向后倾倒，无需人工上前复位即可直观显示命中状态，训练间隙可通过端部的手动绞盘连接牵引钢索，一次性将所有倾倒的靶板拉回复位，大幅减少训练过程中的人工操作时长，提升训练组织效率。靶板选用Hardox450耐磨钢板加工，该材料具备极高的表面硬度与抗冲击韧性，能够承受大口径弹丸破片的高速冲击，相比普通钢板靶板拥有更长的使用寿命，减少频繁更换靶板带来的耗材成本与时间损耗。设计过程中充分考虑了户外训练场地的使用边界，整体支架高度适配常规火炮射击的瞄准线高度，承载梁长度控制在合理范围内，既保证五组靶板拥有足够的布设间距避免误判命中，也不会因为整体跨度过大导致运输转移时超宽。所有转动铰接位置都预留了润滑注油孔，适配野外复杂环境下的长期使用，减少沙尘侵入带来的卡滞问题。端部的绞盘安装位置做了下沉式设计，操作高度符合人体工程学要求，操作人员站在支架侧方即可完成复位操作，无需探身到靶架正前方，提升操作过程的安全性。整套装置没有复杂的电控元件，纯机械结构的设计可靠性极强，能够在高温、扬尘、降雨等复杂户外环境下长期稳定工作，无需额外的维护保养投入，非常适合野外驻训、固定靶场等多种场景的训练使用。
