V型六缸内燃机概念结构三维设计

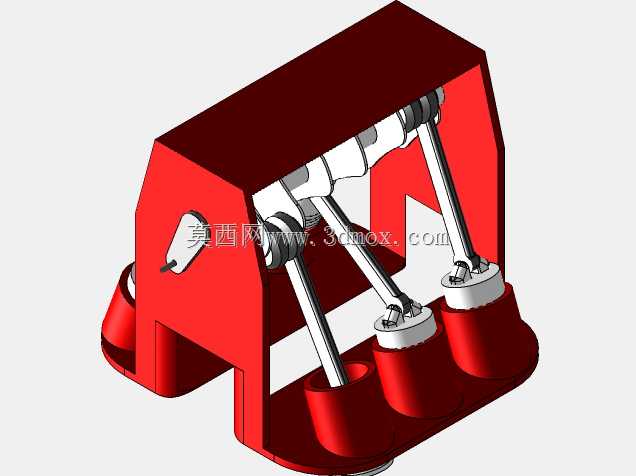

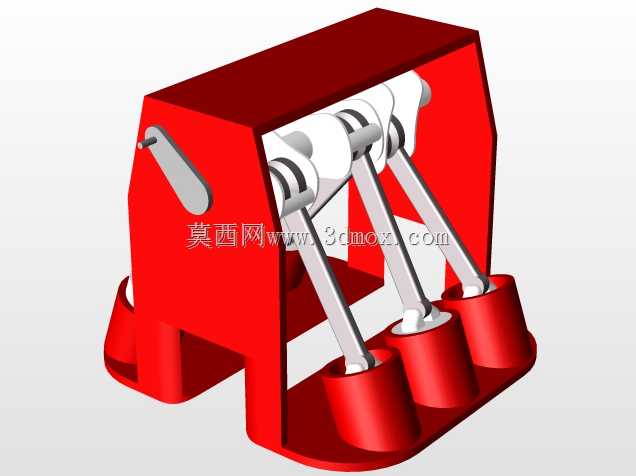

该概念动力装置采用V6布局形式，将六组气缸分为两列呈夹角布置，相比直列同缸数机型，可大幅缩短整机轴向尺寸，降低动力舱纵向布置的空间占用率，适配对动力单元长度有严格限制的紧凑型动力舱场景。从结构设计逻辑来看，两列气缸的夹角经过匹配优化，可平衡活塞往复运动产生的一阶、二阶惯性力，减少整机运行时的振动传递，降低配套减振结构的设计冗余。模型完整还原了曲柄连杆机构的核心配合关系：活塞与气缸壁采用间隙配合设计，预留热膨胀余量，避免工作状态下热胀导致的卡滞；连杆小头通过活塞销与活塞铰接，大头与曲轴曲柄销连接，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，曲轴的主轴颈支撑在缸体的主轴承座上，保证旋转过程的同轴度与支撑刚度。缸体采用框架式集成结构，上下部分合围形成曲轴安装腔，同时集成气缸套安装位，减少分体式连接带来的刚度损失，外部轮廓做了圆弧过渡处理，避免应力集中在结构转角处。从安装边界来看，整机的底部支撑面设置了三处定位凸台，可与配套安装支架的定位孔精准配合，安装面的平面度公差需控制在0.05mm以内，保证连接后的支撑刚度，避免运行时的共振偏移；侧面预留的附件安装位可适配点火组件、进排气接口的布置，不需要额外改动主体结构即可完成外围附件的装配。在实际应用场景中，这类V6布局的动力单元可覆盖乘用车辆、小型工程设备、固定式动力机组等多个领域，兼顾动力输出平顺性与空间占用优势。设计过程中对曲柄的配重块做了等重优化，每组配重块的质心与对应曲柄销的离心力方向相反，可抵消大部分旋转惯性力，降低曲轴主轴承的载荷，延长轴承使用寿命。活塞顶部的凹坑造型匹配燃烧室设计，可引导进气涡流形成，优化油气混合效果，提升燃烧效率。连杆杆身采用工字型截面，在保证结构强度的前提下降低自身重量，减少往复运动的惯性载荷。缸体的侧壁设置了加强筋结构，从主轴承座位置延伸至气缸安装位，提升缸体整体的抗扭刚度，承受燃烧爆发压力时的形变量控制在允许范围内。
