V型八缸发动机缸体机架结构设计

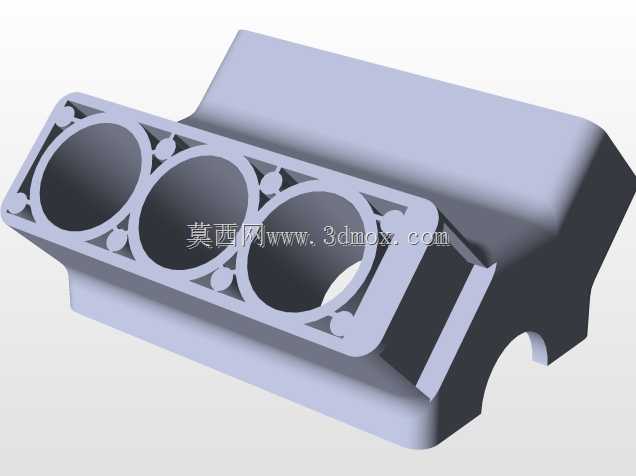

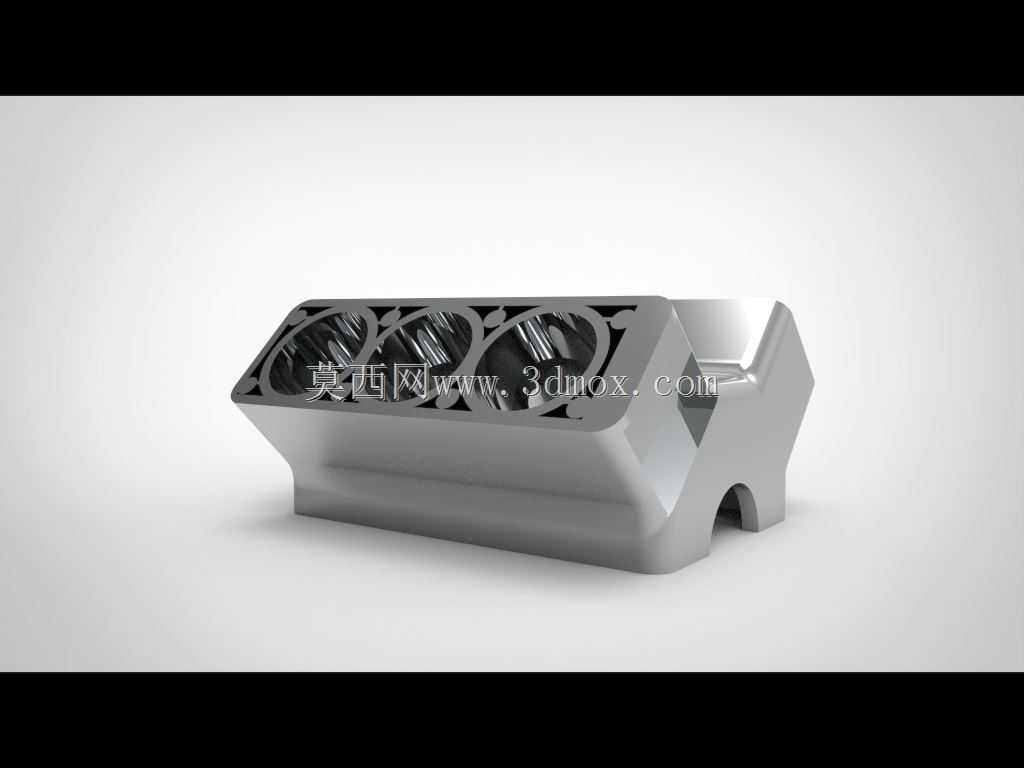

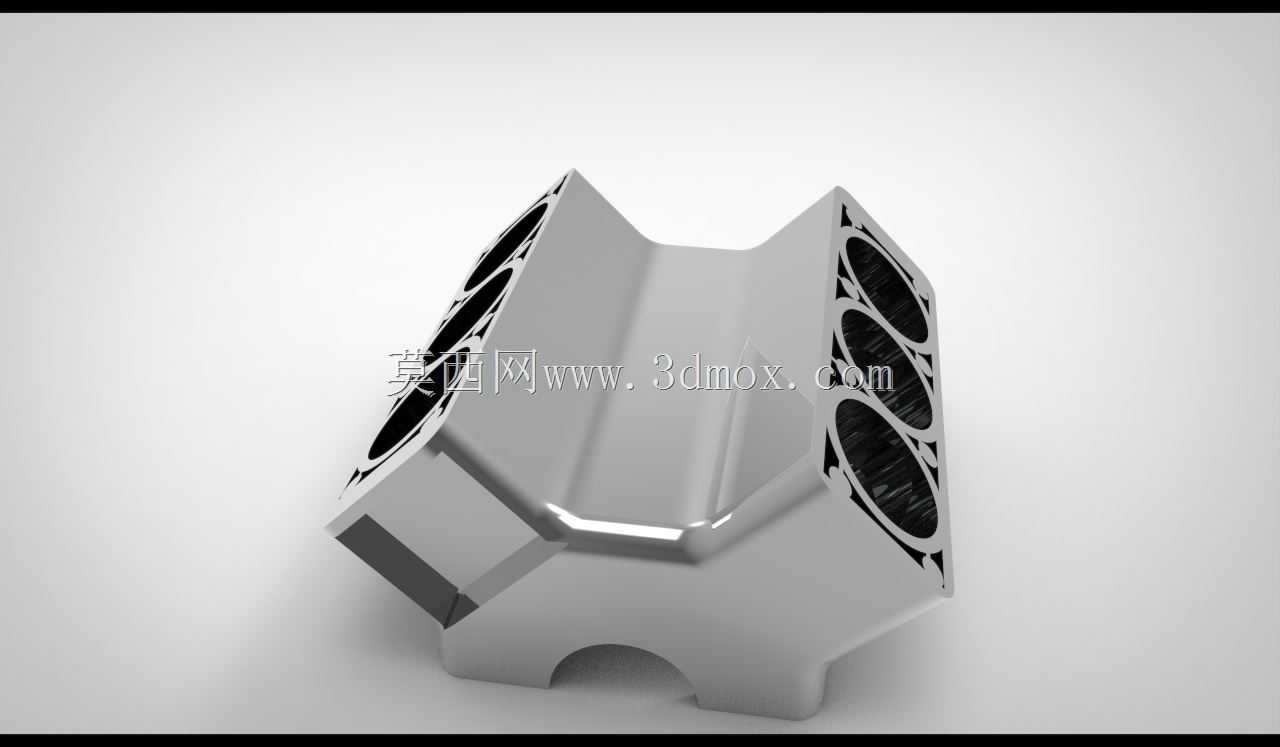

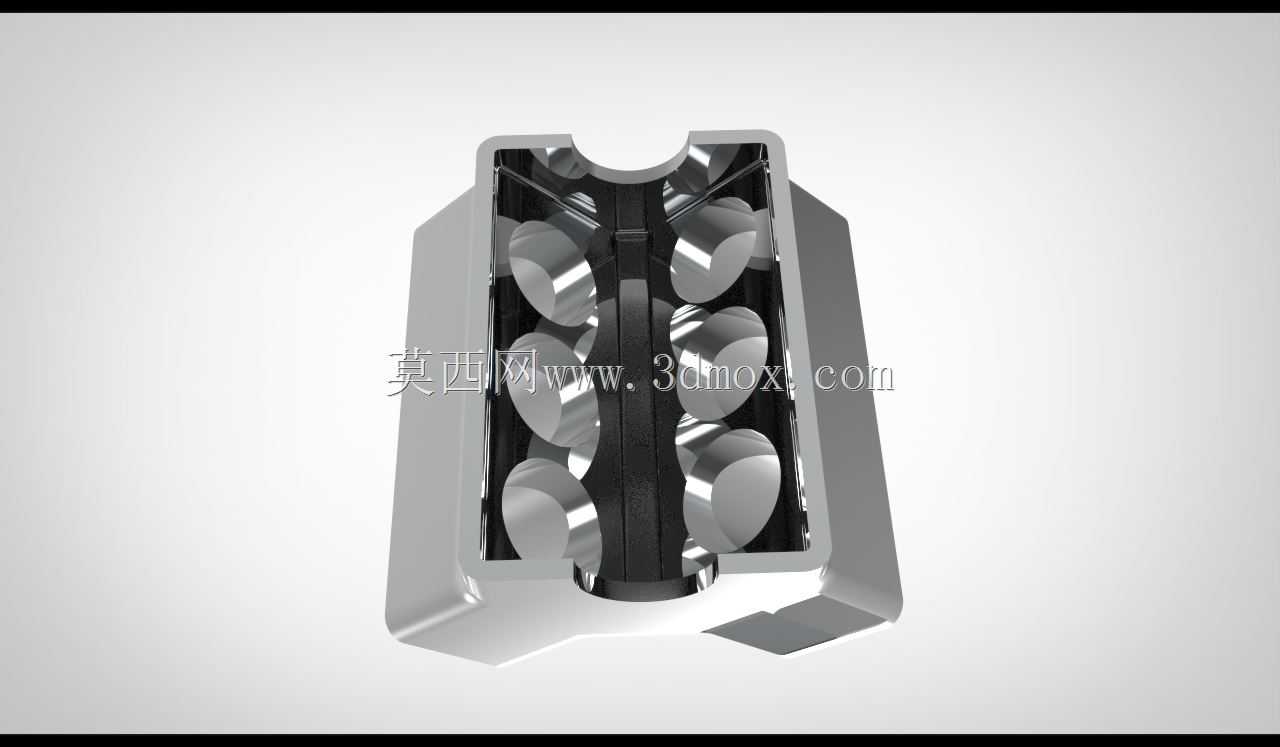

该机架作为内燃机核心承载构件，主要应用于大排量V型布局动力单元，常见于乘用车辆、工程机械动力舱、固定式发电机组动力端等场景，承担着固定曲轴组件、缸套、配气机构附属安装位的核心作用，同时需要承受活塞往复运动产生的交变冲击载荷、燃烧做功带来的振动传导，以及动力输出过程中的扭矩反作用力。从结构设计逻辑来看，整体采用对称式V型夹角布局，两侧各设置四个缸套安装腔，夹角区域预留了主润滑油道、冷却水道的布设空间，腔体内部的加强筋沿载荷传导路径分布，在缸套安装位周边做了局部增厚处理，避免做功瞬间的高压冲击导致缸孔变形，影响活塞环密封性能。机架的上部预留了气门室盖的安装密封面，端面加工有均匀分布的螺栓孔位，密封面平面度要求控制在0.05mm以内，防止机油渗漏；下部对应曲轴主轴颈的位置设置了分体式主轴承座安装位，每个轴承座两侧设计有加强筋延伸至机架侧壁，将曲轴旋转产生的径向载荷分散到整个机架本体，减少局部应力集中。安装边界方面，机架两侧设计有与变速箱壳体对接的定位销孔与连接螺栓位，定位销采用H7精度配合，保证动力输出轴与变速箱输入轴的同轴度，底部预留了油底壳的安装法兰面，法兰面设置有密封胶槽，适配成型密封垫或者现场打胶的密封工艺。机架的前后端面分别设计有正时机构安装位、飞轮壳连接位，前端的正时腔预留了张紧轮、正时导轨的固定螺孔，后端的飞轮壳安装位做了加厚处理，承受飞轮旋转的动不平衡载荷。在细节设计上，每个缸套安装腔周边设置了缸盖螺栓的通孔，螺栓孔深度贯穿至主轴承座附近，保证缸盖压紧力能够均匀传导至整个机架，避免缸垫密封失效；冷却水道围绕每个缸套呈环形分布，相邻缸套之间的水道做了连通设计，保证冷却液流动顺畅，避免局部热点导致的热变形；润滑油道从主油道分支，分别通向每个主轴承位、凸轮轴安装位，油道转角处做了圆弧过渡处理，减少机油流动阻力。整个机架的外形轮廓适配常规V8动力舱的安装空间，侧面预留了发动机机脚的安装凸台，凸台位置经过重心校核，保证机脚承载时整机受力均衡，减少运转过程中的振动传递至配套设备机架。
