六缸星型径向动力装置结构设计

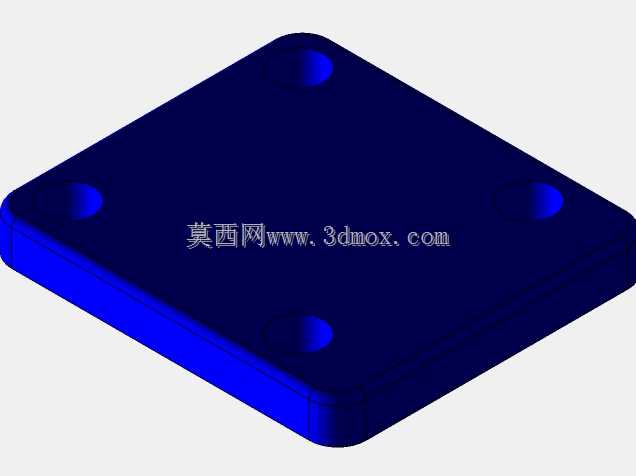

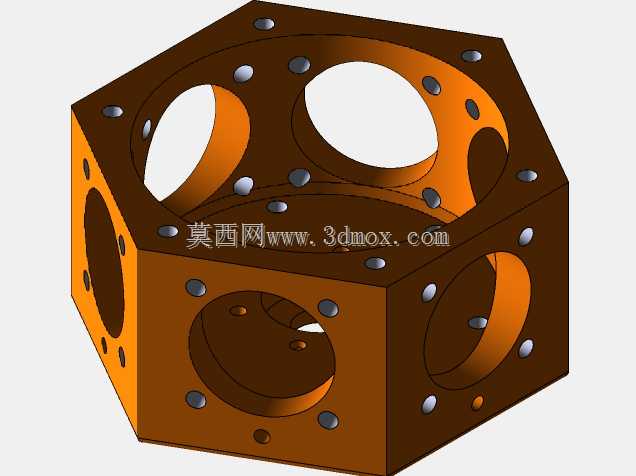

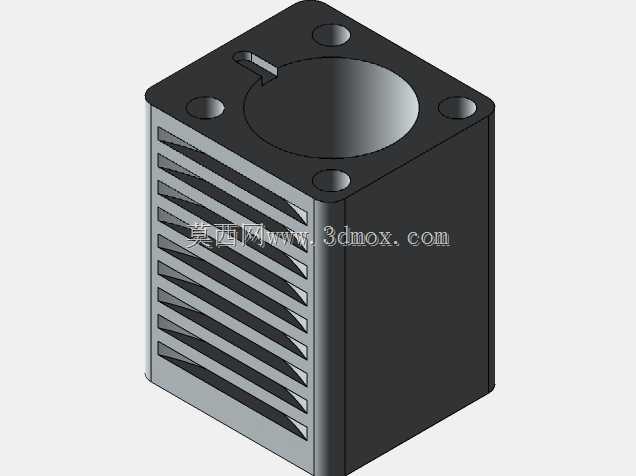

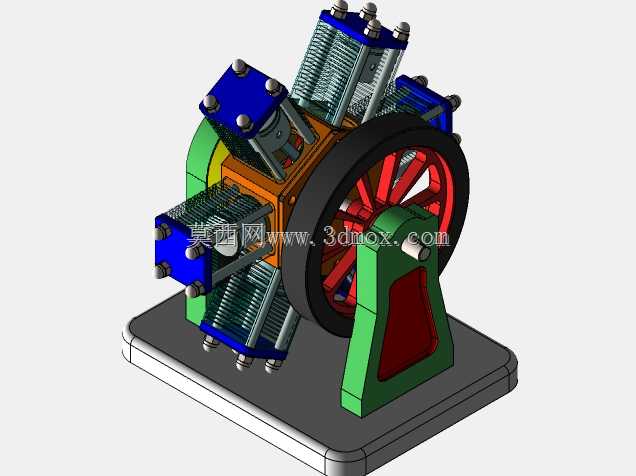

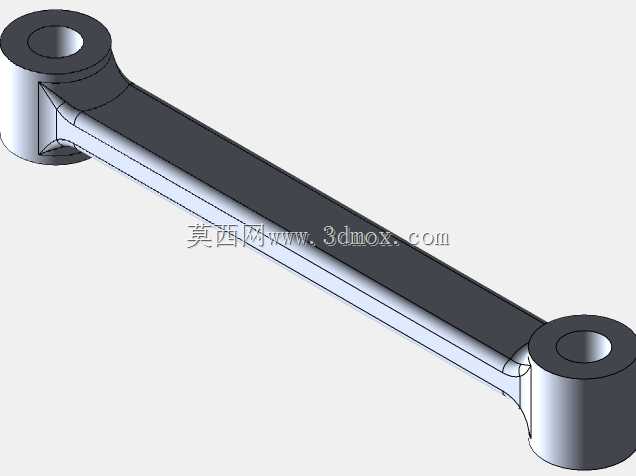

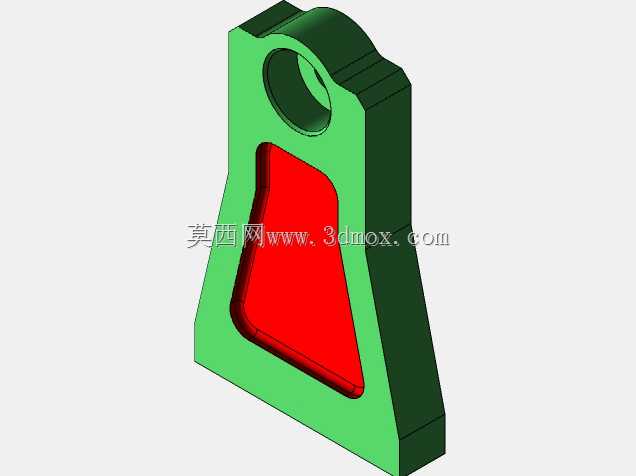

这类六缸径向布局的动力装置，早期广泛应用于航空活塞动力场景，凭借紧凑的径向排布特性，在同等排量下能大幅缩短动力输出轴的轴向长度，适配早期轻型飞机对动力单元径向尺寸小、迎风面布局合理的安装需求，部分小型固定翼通航飞机、早期螺旋桨机型都曾采用同结构原理的动力单元，在小型特种作业设备、教学演示教具领域也常能见到这类结构的应用。从实际用途来看，该结构通过六个气缸沿曲轴中心周向均匀排布，每个气缸的连杆共同作用于同一曲轴曲柄销，做功行程交替衔接，相比同缸数直列布局，曲轴长度更短，整体刚性更强，动力输出的平顺性更优，能在较低转速下输出更充沛的扭矩，适配需要稳定持续动力输出的作业场景。设计过程中首先要匹配各气缸的中心夹角，六缸沿圆周均匀分布的夹角为60度，保证每个气缸的进排气路径、冷却风道互不干涉，图中可见气缸外侧设置了密集的散热鳍片结构，适配风冷散热需求，无需额外布置复杂的水冷管路，进一步简化整体结构，降低自重。安装边界方面，整套动力单元通过底部一体式铸造支架固定在安装基座上，支架与基座的连接面预留了标准安装孔位，可直接适配通用安装底座，输出端带轮的中心高度、径向跳动公差都经过设计校核，保证动力输出时的传动稳定性，飞轮采用大直径辐条式结构，既可以储存做功行程的动能，带动曲轴顺利越过止点完成其余气缸的压缩、排气行程，又能通过辐条结构引导气流吹过气缸散热鳍片，强化风冷散热效果。各气缸的缸头采用对称式紧固件布局，保证缸体与曲轴箱的连接密封压力均匀，避免工作过程中出现漏气、渗油问题，曲轴箱作为核心承载部件，集成了各气缸的安装定位面、主轴承座、支架连接位，一体化的设计减少了多余连接部件，提升整体结构强度。这类结构的设计难点在于多连杆共曲柄销的运动干涉校核，需要在建模阶段反复模拟活塞往复运动、连杆摆动的全行程轨迹，避免各连杆在运动过程中出现碰撞，同时要平衡各缸的点火顺序，让相邻气缸的做功行程间隔均匀，降低曲轴承受的交变冲击载荷，延长核心部件的使用寿命。
