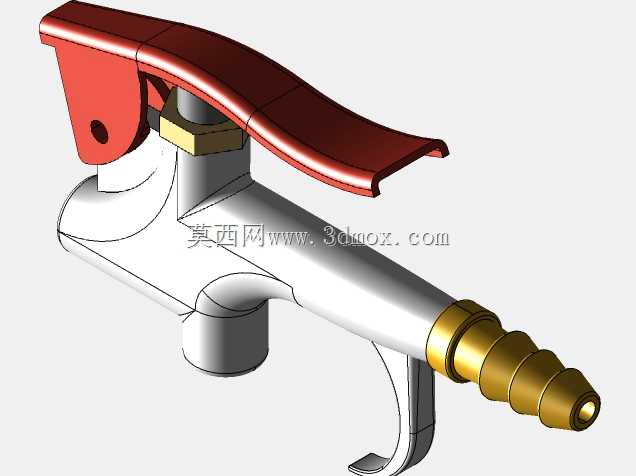

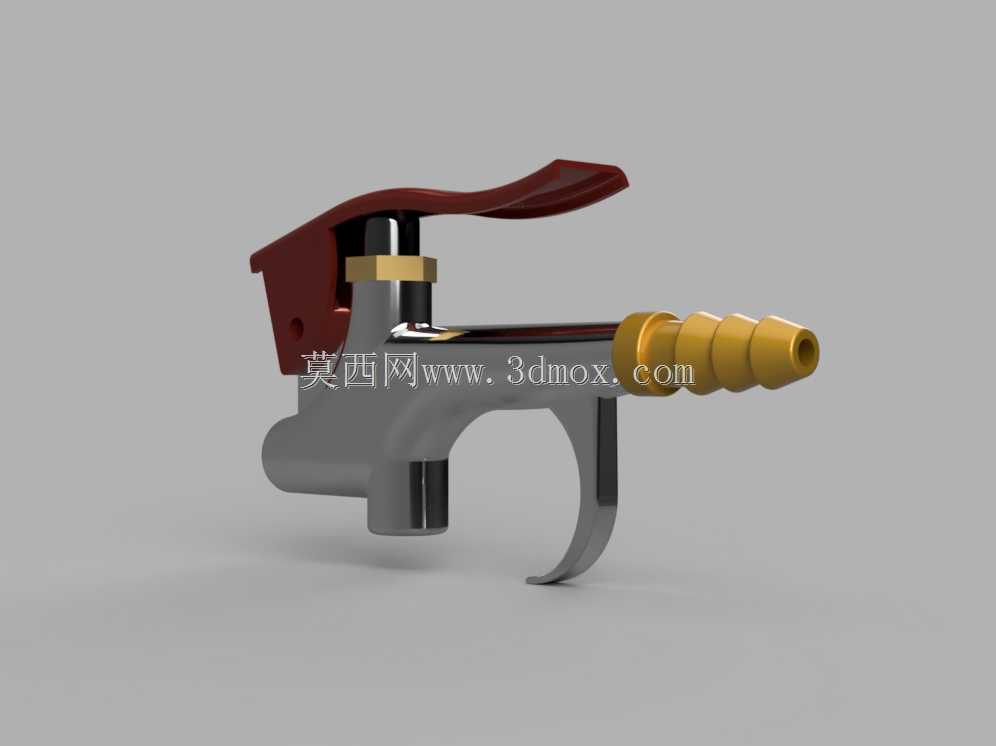

手持式气动吹尘枪结构三维数模

这款手持式气动吹尘枪的结构设计，完全围绕车间日常工位的气动吹扫需求展开，在机加工、装配、设备维保等场景中，这类工具是工位旁的标配器具，主要用于清理加工后工件表面残留的切屑、浮尘，也可在设备维保环节吹扫缝隙内的积灰、残留冷却液，部分工况下搭配适配接头还可完成小范围的气动吹干作业。从结构逻辑来看，整体采用扳机压杆式的通断控制结构，枪身主体作为气流通路的载体，内部集成了气路通断的阀芯组件，按压扳机时带动阀芯位移打开气路，松开后依靠内置复位弹簧带动阀芯回位切断气路，操作时的按压力度经过匹配设计，长时间握持操作不易产生手部疲劳，扳机的弧形轮廓贴合手指自然弯曲的形态，握持段的枪身轮廓做了圆弧过渡，没有尖锐棱角，适配车间作业时戴劳保手套操作的触感需求。尾部的竹节式快插接头是这类气动工具的通用连接结构，可直接匹配车间常规的气动软管，竹节的倒刺结构能保证通气状态下软管不会因为气压冲击脱落，接头与枪身的连接段做了密封结构设计，避免高压气体从衔接位置泄漏造成气压损失。前端的气嘴做了阶梯收窄的结构设计，能够将输入的压缩空气进行收束，提升出口处的气流流速，保证吹扫时的冲击力足够清理顽固附着的切屑，同时气嘴的长度经过适配，能够伸入部分狭窄的工件缝隙、设备装配间隙完成吹扫作业，不会因为气嘴过短无法触及清理位置。整体的安装边界完全适配手持操作的尺寸范围，整体长度控制在单手握持可灵活操作的区间，枪身的重心落在握持位置附近，举持操作时不会出现头重脚轻的情况，各个活动部件的运动行程做了限位设计，扳机按压到最大行程时刚好达到阀芯的最大开度，不会因为过度按压造成阀芯结构损坏，各部件的衔接位置都做了圆角过渡，避免加工、装配过程中出现应力集中的问题，金属材质的枪身主体能够耐受车间日常的磕碰、轻微剐蹭，不会因为常规的工位碰撞造成结构变形影响气路密封性能。
