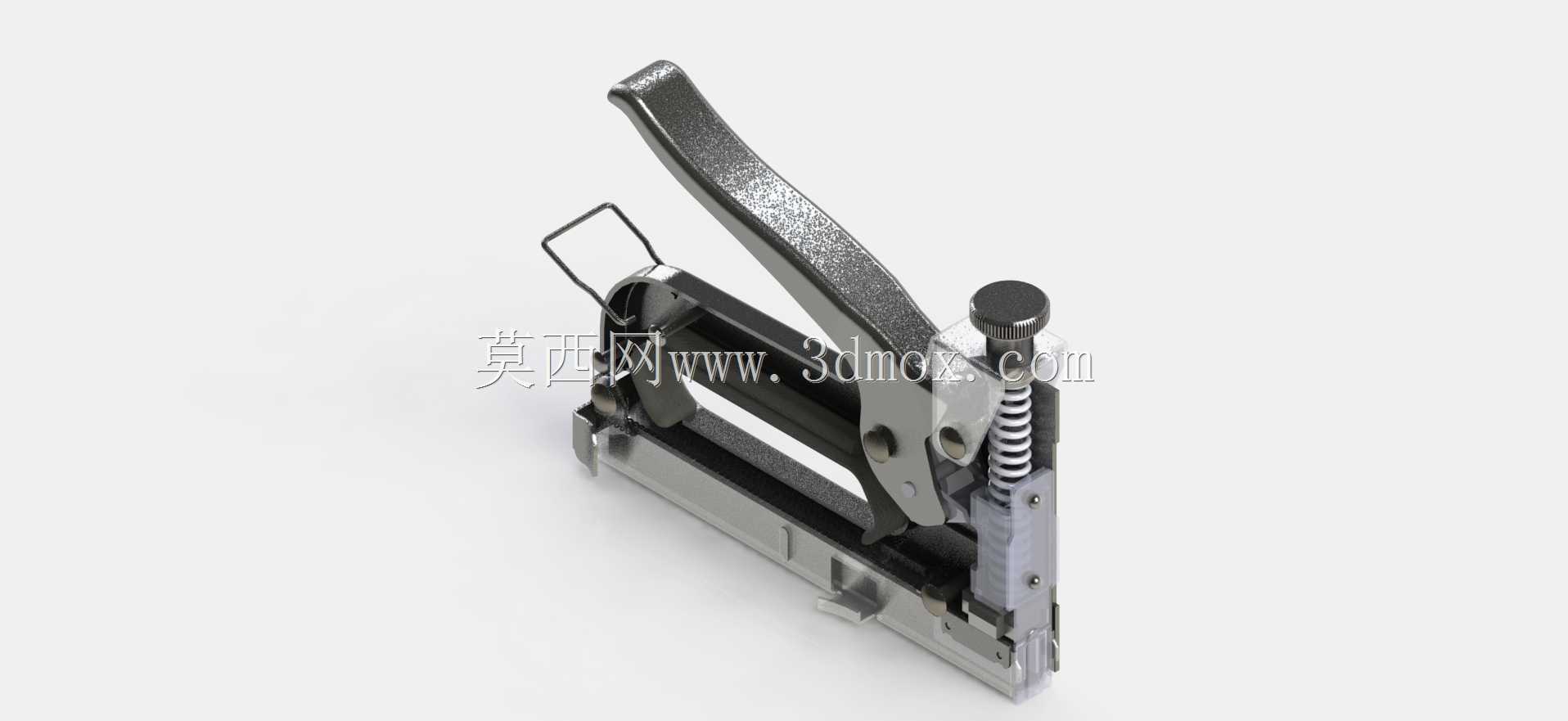

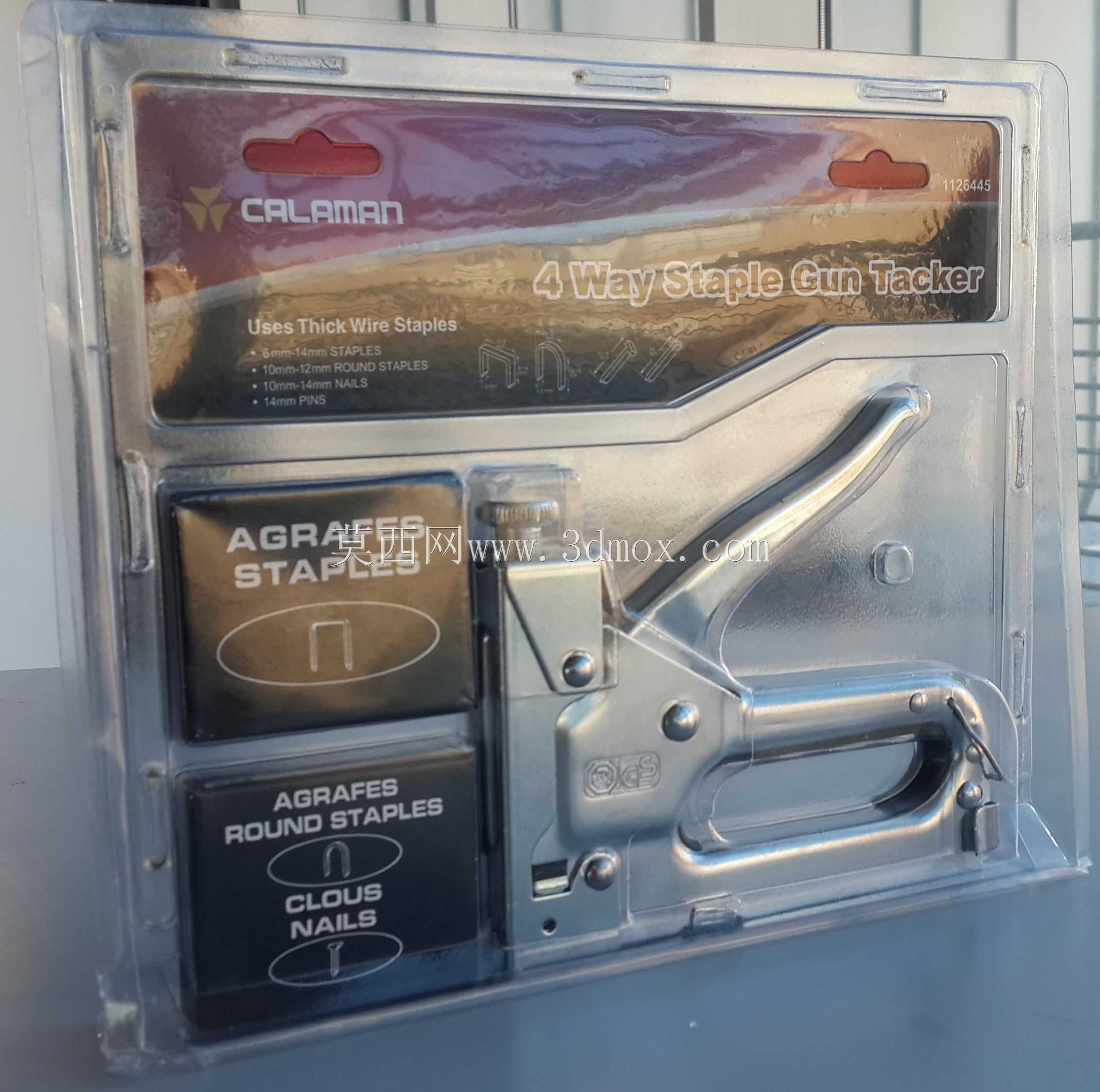

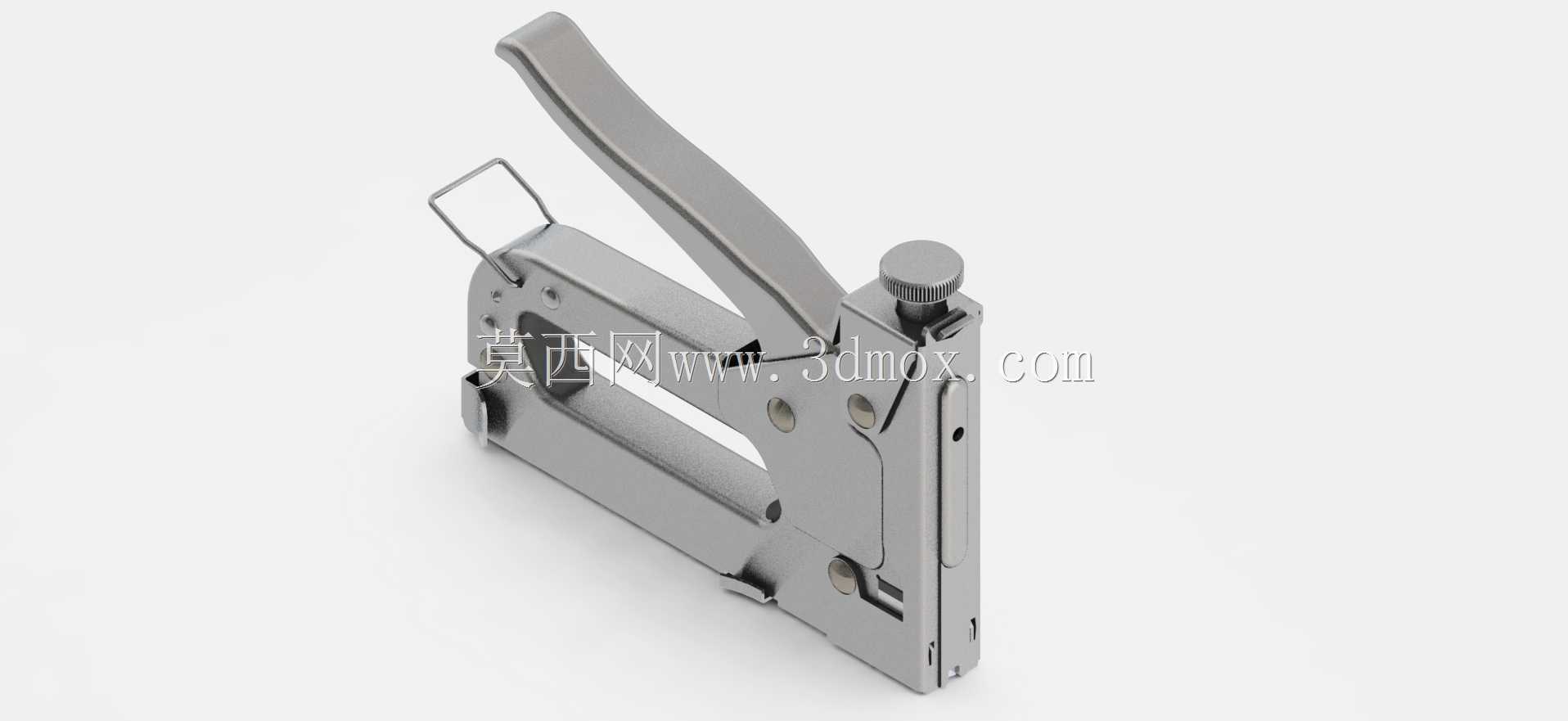

四路钉枪式手动固缝打钉工具结构

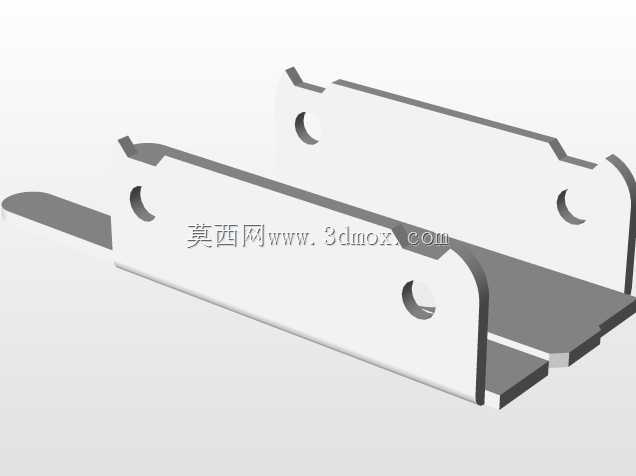

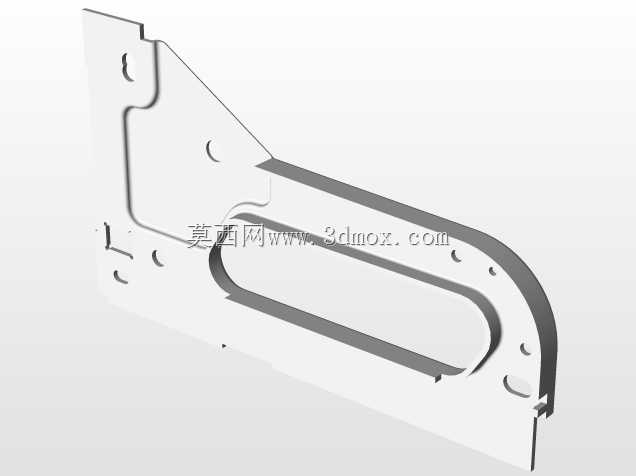

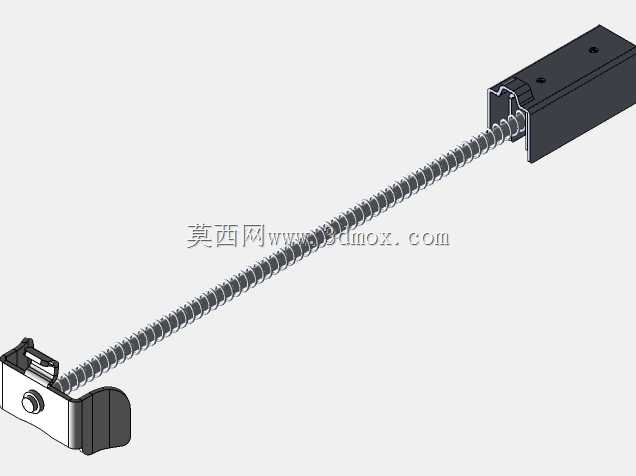

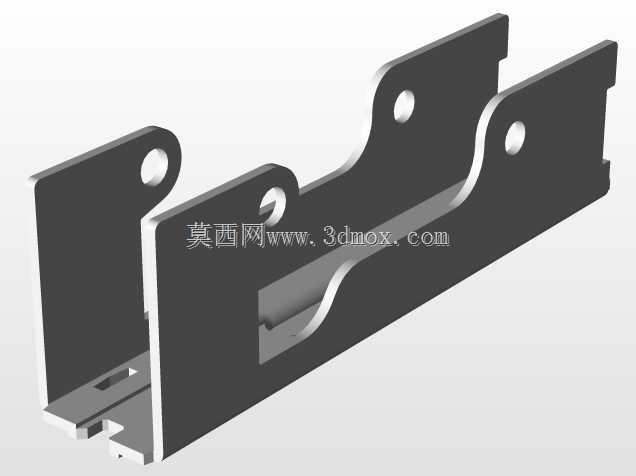

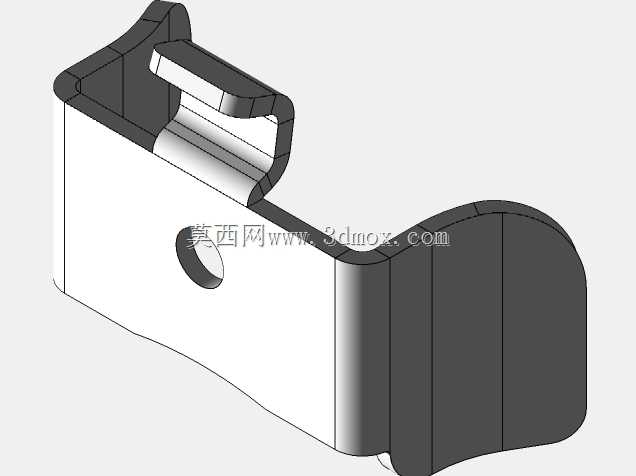

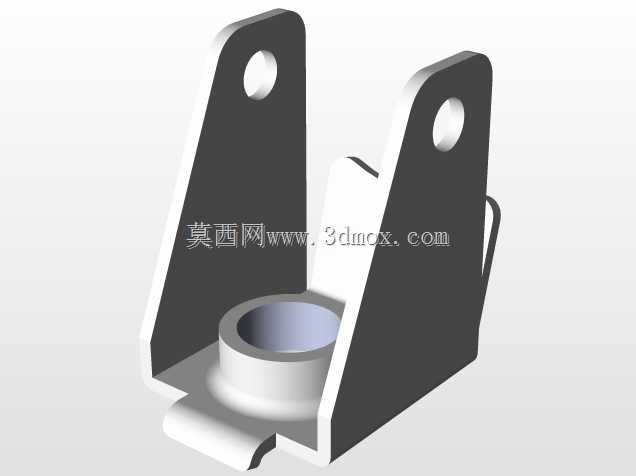

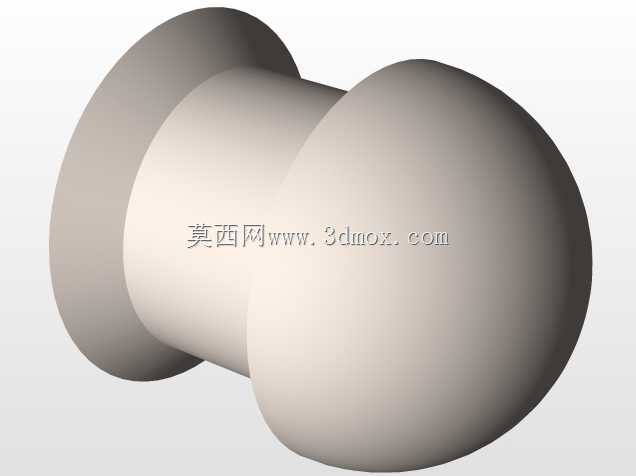

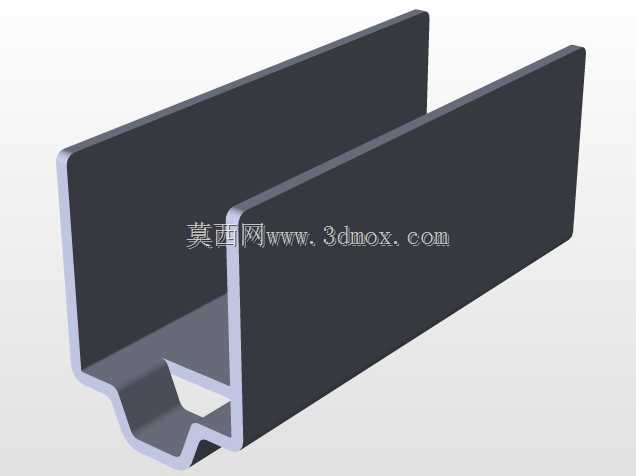

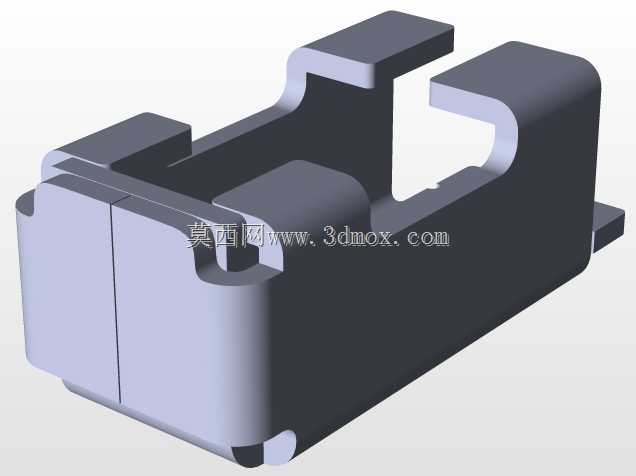

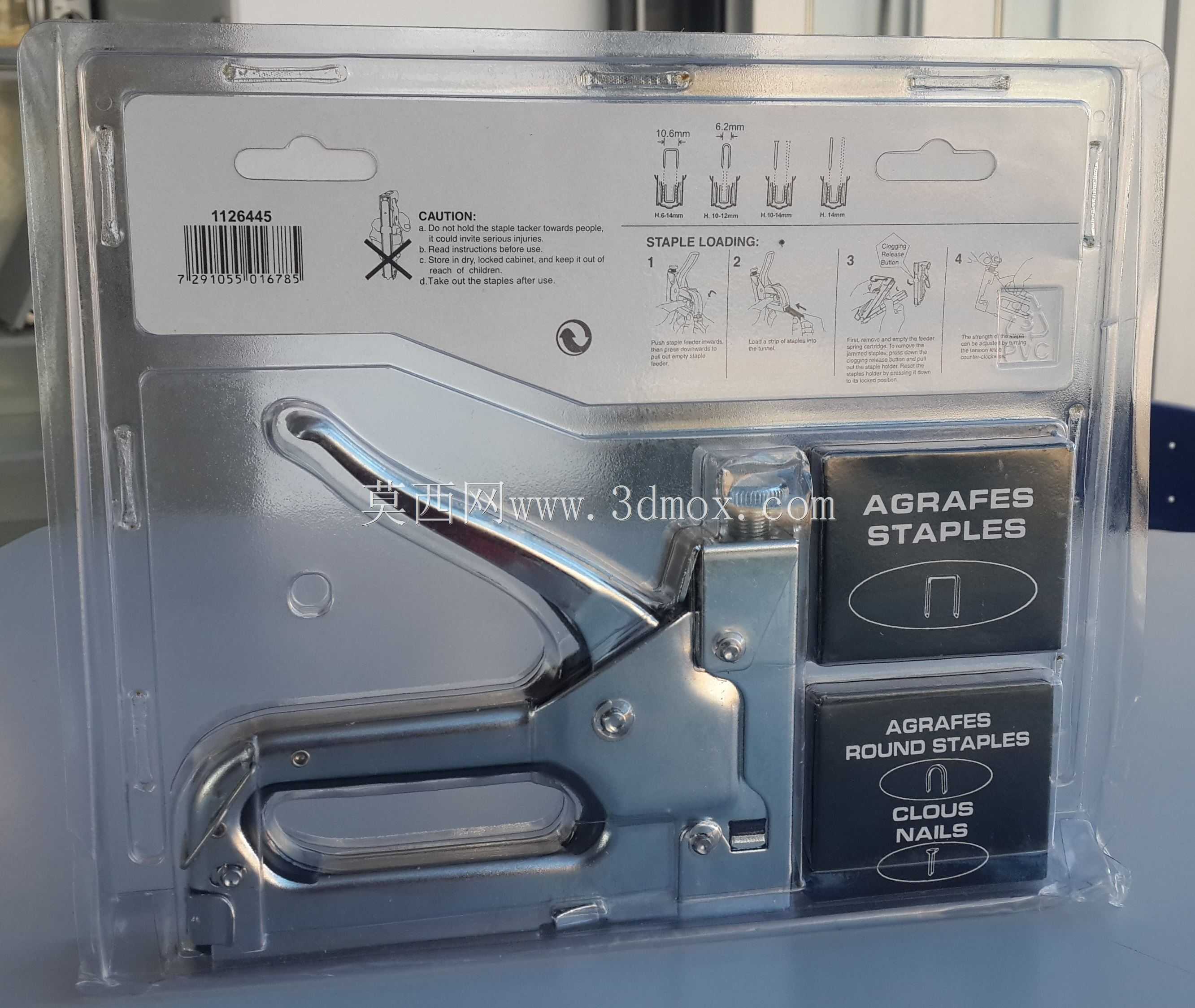

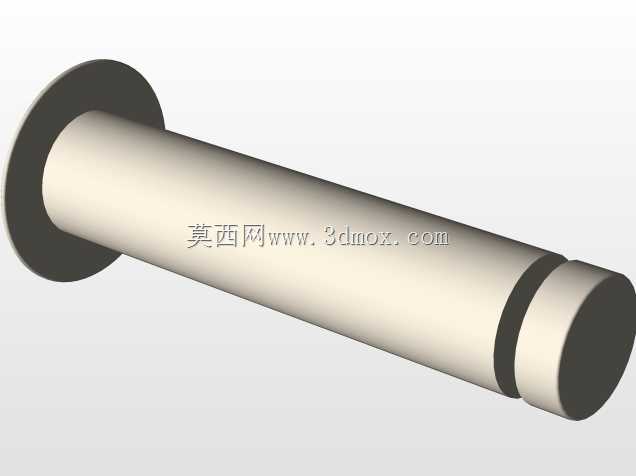

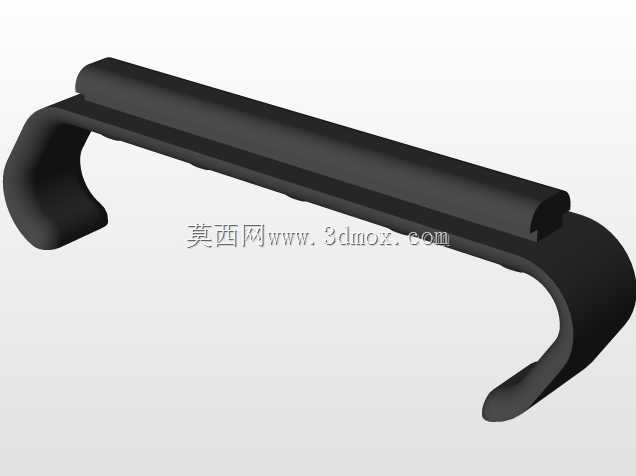

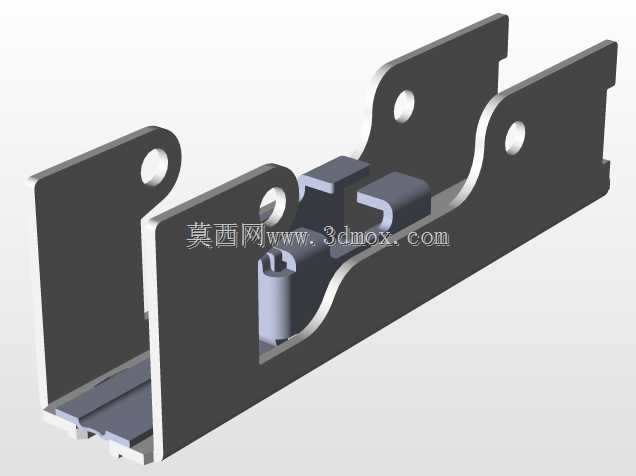

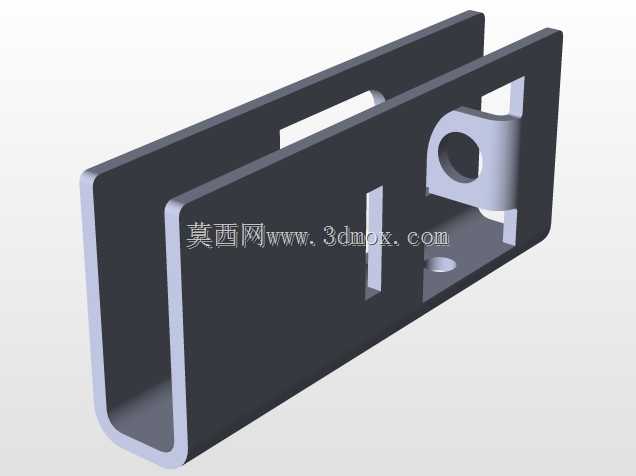

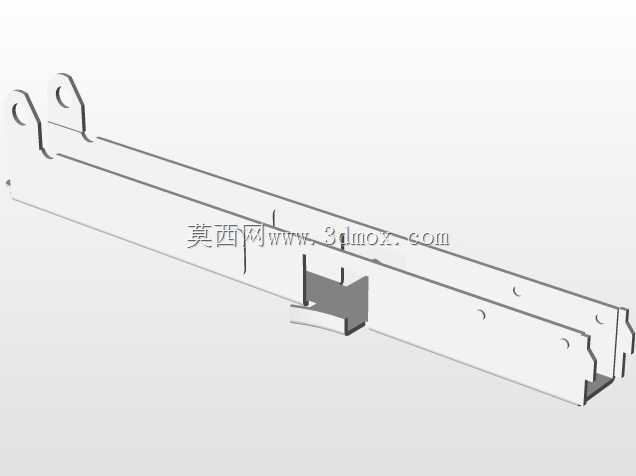

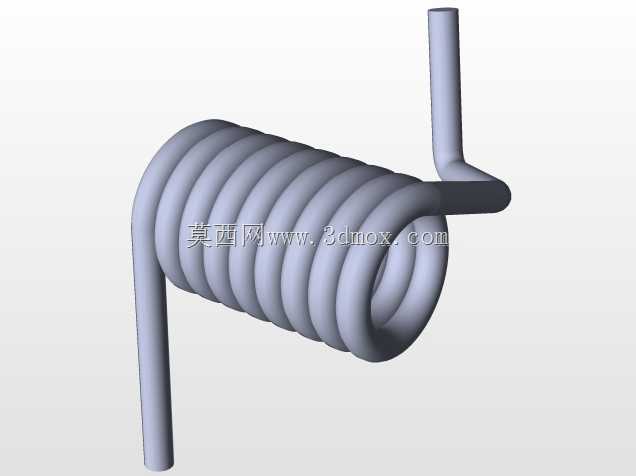

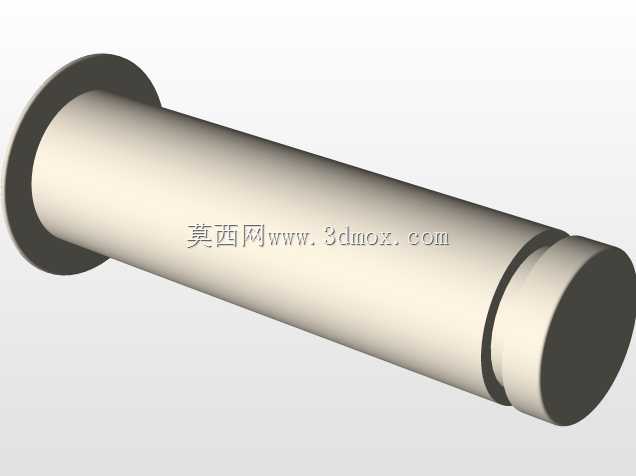

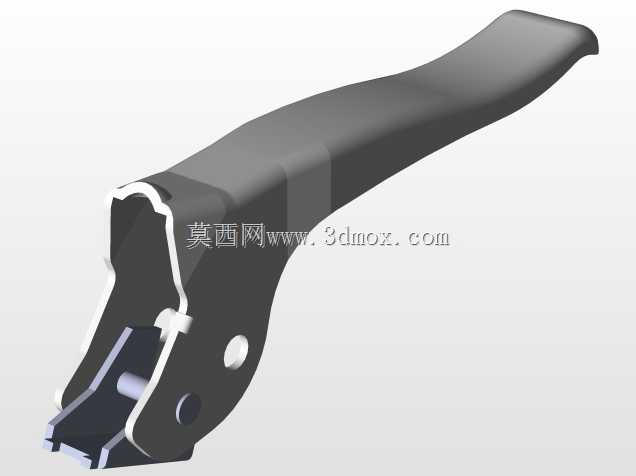

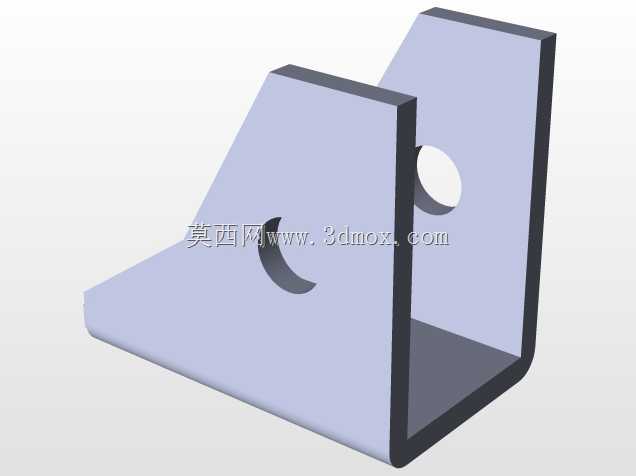

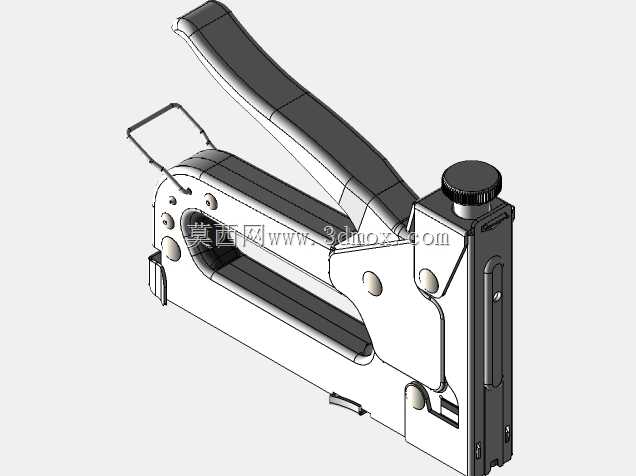

手动打钉固缝工具在软装施工、广告喷绘安装、木工细作、包装封箱等场景中应用十分广泛，这类手持工具无需外接气源或电源，依靠手部握力即可完成钉件击发，适合零散作业、现场临时固定以及狭小空间内的施工操作，相比气动钉枪更便携，也不会受管线长度、气源供给的限制。这款四路钉枪式固缝工具的整体结构采用全金属冲压件拼接成型，主体机架采用冷轧钢板冲压后做表面防锈处理，兼顾结构强度与手持重量的平衡，长时间握持作业不易产生过度的手部疲劳。从结构设计来看，扳机式压杆通过杠杆放大原理传递握力，压杆与击针组件之间设置了复位扭簧，每次击发完成后击针会自动退回初始位置，配合钉槽内的推钉弹簧实现自动送钉，无需手动补位即可完成连续击发操作。钉槽位置设置了可调节的钉长适配旋钮，能够兼容不同长度的U型钉与直钉，调节旋钮通过螺纹进给改变钉槽末端的限位位置，切换钉型时无需拆解工具主体，仅需旋转旋钮即可完成适配调整。工具尾部设置了可折叠的金属挂环，作业间隙可以将工具挂在工具腰带或者脚手架挂钩上，避免随手放置导致的掉落损坏。握把位置的冲压成型弧度贴合人手握持的自然曲线，表面没有额外的包胶层，依靠金属冲压的折边做圆角处理，既避免了尖锐棱边划伤手部，也能在沾有胶水、灰尘的作业环境下更易清理，不会出现包胶层老化脱落的问题。击发出钉口位置设置了透明的防护挡板，能够避免击发时钉屑飞溅伤到操作人员，同时挡板上的定位刻度可以帮助操作人员对齐固定位置，保证钉件排布的直线度与间距一致性。从安装边界来看，这款工具的整体外形为长条状手持结构，最宽处位于压杆铰接位置，出钉口的宽度与钉槽宽度一致，在靠近边角位置作业时，最小可操作距离能够满足距边缘5mm位置的固定需求，不会因为工具本体过宽无法贴近边角施工。工具的内部传动结构没有复杂的齿轮或者连杆组件，所有铰接位置均采用空心铆钉铆接，日常维护仅需定期在铰接点滴注少量润滑油即可，拆解维护时仅需冲下铆钉即可完成全部零件的拆分，零件互换性强，易损件更换成本极低。钉槽的装填结构采用尾部按压式解锁，按压后钉槽盖会自动弹开，放入排钉后推回钉槽盖即可完成装填，操作逻辑简单，新手也能快速掌握装填方法，不会出现装钉错误导致的卡钉问题。在实际作业中，这款工具能够完成薄木板拼接固定、喷绘布绷框固定、纸箱封箱加固、皮革面料固缝、电线槽明装固定等多种作业需求，击发力度可以通过手部握力大小做微调，针对不同硬度的基材调整按压力度，避免力度过大打穿基材或者力度不足钉件未完全打入的问题。
