带喷水功能的家用清洁拖把结构设计

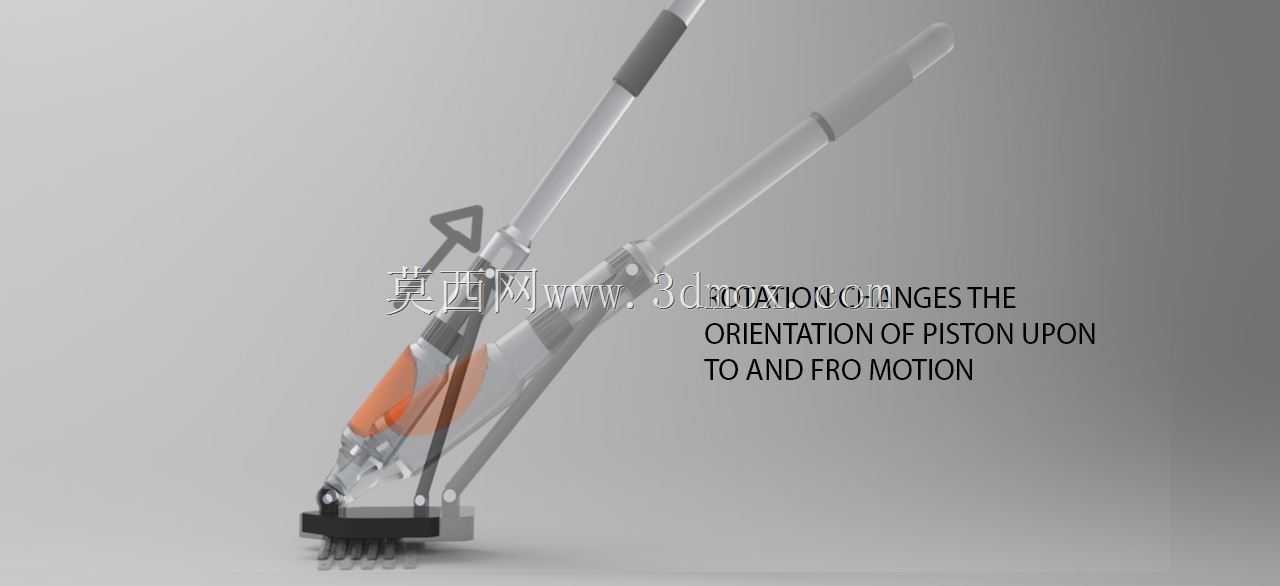

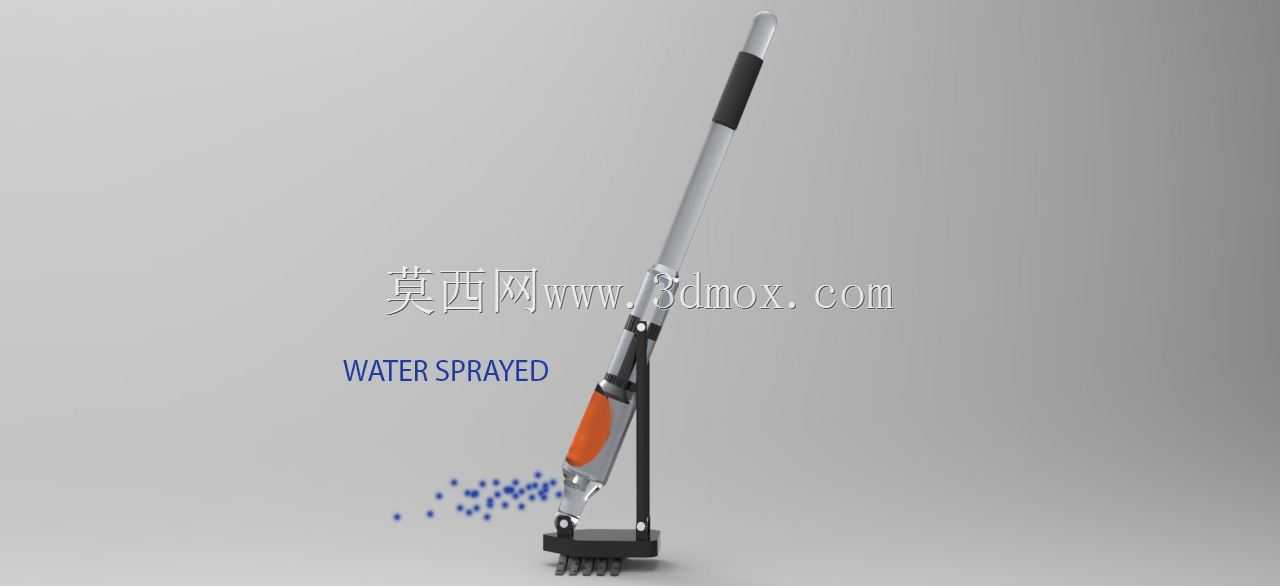

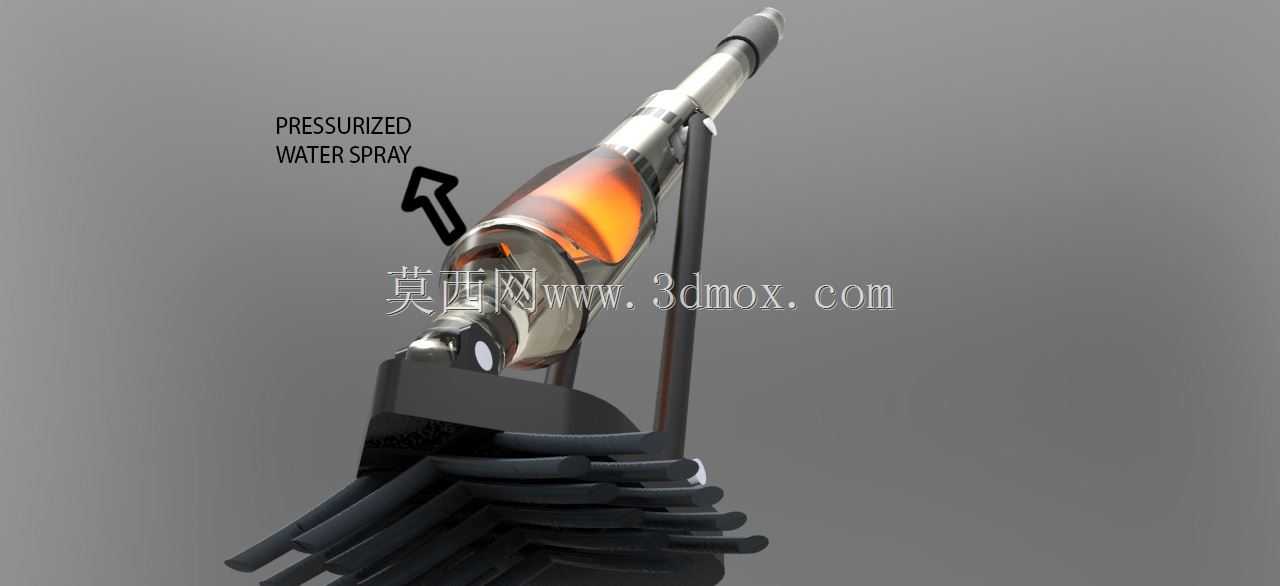

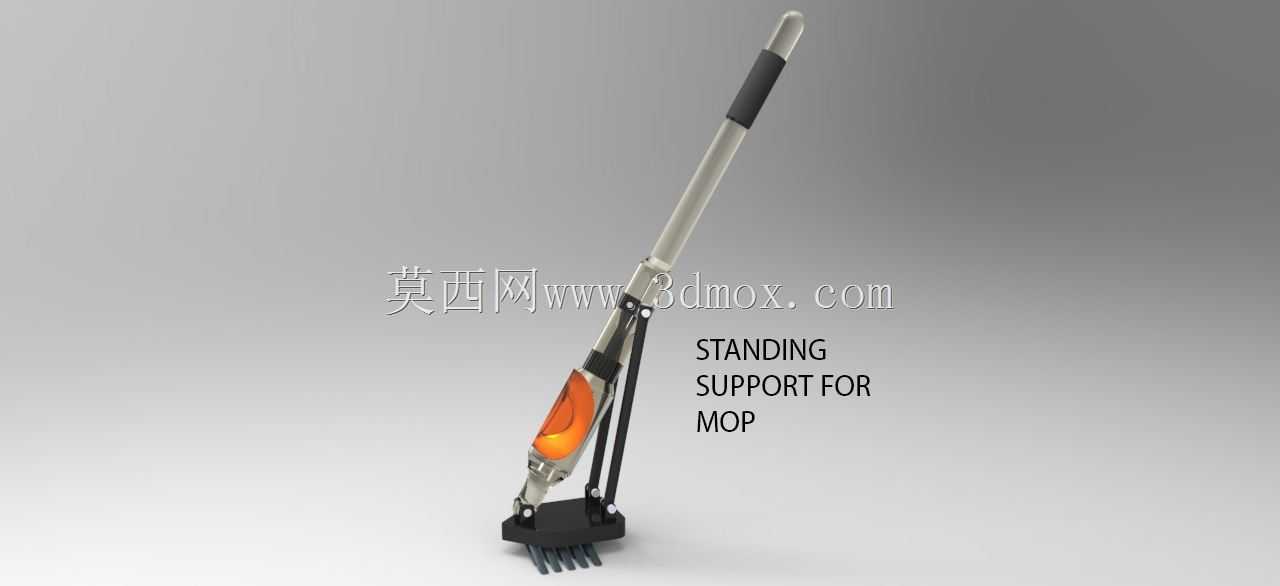

这款带喷水功能的清洁拖把，主要面向家庭日常地面清洁、小型商用场景的局部污渍清理需求，区别于传统平板拖把、旋转拖把的清洁逻辑，将喷水润湿、刷擦清洁、控水释水三个功能整合在单杆结构上，无需额外搭配喷壶、接水桶，单人即可完成局部顽固污渍的快速清理作业。从结构设计逻辑来看，其核心驱动原理参考了手持式水枪的活塞加压结构，将拖把杆的往复上下推拉动作转化为活塞的做功行程，相比常规外置泵体的喷水拖把，这套内置活塞结构不需要额外设置按压扳机，用户握持杆体做常规拖地的往复施力动作时，即可同步完成储水腔的加压过程，加压后的水流从刷头位置的喷嘴喷出，覆盖刷头前方15-20cm的扇形区域，水流喷射压力可通过推拉行程的力度控制，避免大面积溢水打湿地板。结构布局上，长杆主体采用分段式设计，握持段设置防滑包覆层，距离刷头端三分之一杆长位置设置铰接式支撑支架，当拖把处于直立静置状态时，支架配合刷头形成三点支撑，可直接直立放置无需倚靠墙面，同时直立状态下活塞机构的泄压阀自动触发，储水腔残余压力自动释放，避免静置状态下误触喷水。刷头部分采用平板式底座，底座前端预留喷嘴安装位，底部可替换清洁刷片/拖布，刷片与底座采用卡扣式连接，更换时无需额外工具。尺寸边界方面，整杆完全伸展后总长度控制在120cm左右，适配多数成年人站立清洁的操作高度，收拢状态下长度约80cm，可放入常规家用清洁储物柜收纳；刷头宽度设计为22cm，兼顾狭窄缝隙通过性与单次清洁覆盖面积，储水腔集成在杆体中段位置，额定储水量约300ml，可满足单次15-20平米区域的清洁喷水需求，无需频繁加水。结构细节上，活塞组件的密封件采用耐水橡胶材质，进出水阀采用单向止回结构，避免杆体倾斜放置时出现漏水问题，铰接支架的转动角度设置0-75度的限位，避免拖地过程中支架意外撑开阻碍操作，杆体与刷头的铰接处设置角度锁紧结构，可根据清洁场景调整刷头与杆体的夹角，适配低矮家具底部、墙面踢脚线等特殊位置的清洁作业。
