乐高适配光学机械控件传动结构设计

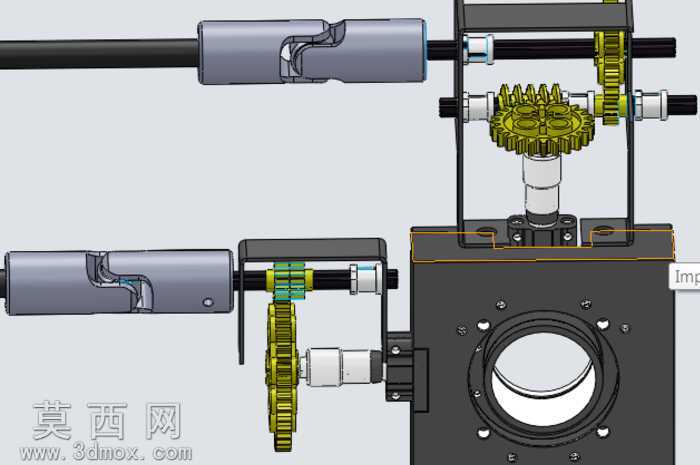

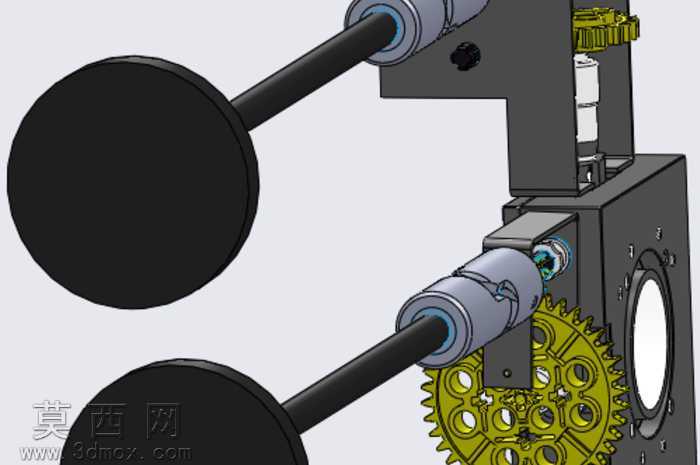

本作品为适配乐高搭建体系的光学机械控件三维模型，基于SolidWorks平台完成全参数化建模，建模过程严格遵循机械装配逻辑与乐高积木的接口标准，同时兼顾光学实验平台的安装精度要求。模型整体采用分层结构设计，主体基座为光学平台标准安装座，预留了标准光学镜片安装位，中心通光孔做了同轴度公差约束，保证光学通路的对准精度。传动部分采用多级圆柱齿轮传动结构，建模时对每一个齿轮的齿形、模数、压力角都做了精确参数化绘制，齿轮啮合间隙按照实际装配公差预留，保证传动过程的顺滑无卡滞；传动轴部分搭配万向节联轴器结构，可实现非同轴状态下的动力传输，适配乐高积木搭建时的灵活布局需求。材质渲染阶段，对不同功能部件做了区分化材质设置：基座部分采用发黑处理的金属材质，模拟光学实验设备的哑光消光质感，避免光学实验中产生杂光反射；齿轮部分采用黄铜材质渲染，还原精密传动齿轮的金属质感与加工纹理；传动轴与联轴器部分采用阳极氧化铝合金与工程塑料材质区分，乐高接口部分采用ABS塑料材质，还原乐高积木的哑光颗粒质感。设计思路上，核心目标是实现Thorlabs等品牌商用光学机械控件与乐高搭建体系的无缝适配，让光学实验的调控结构可以通过乐高积木快速搭建拓展，将原本固定在光学平台上的调控组件延伸至机箱外部，方便实验过程中的手动操作，同时借助乐高积木的高自由度搭建特性，可根据不同实验场景灵活调整传动结构的布局与传动比，无需重新加工定制机械连接件，大幅降低光学实验装置的改装成本与周期。建模过程中对所有配合面做了干涉检查，确保各活动部件在运动行程内无碰撞干涉，所有乐高接口的尺寸严格遵循乐高积木的公差标准，可直接与标准乐高零件实现紧配安装，光学安装位的尺寸兼容1英寸标准光学元件，满足常规光学镊子等实验装置的安装需求，整体结构兼顾了精密光学设备的精度要求与乐高积木的拓展灵活性。
