底部可视式双孔办公打孔器结构设计

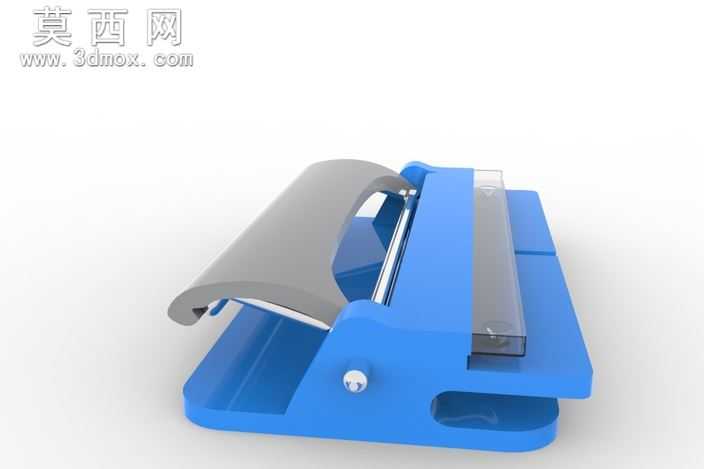

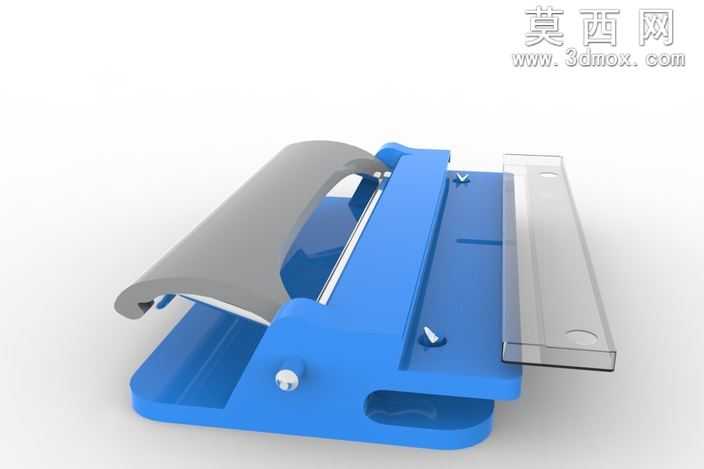

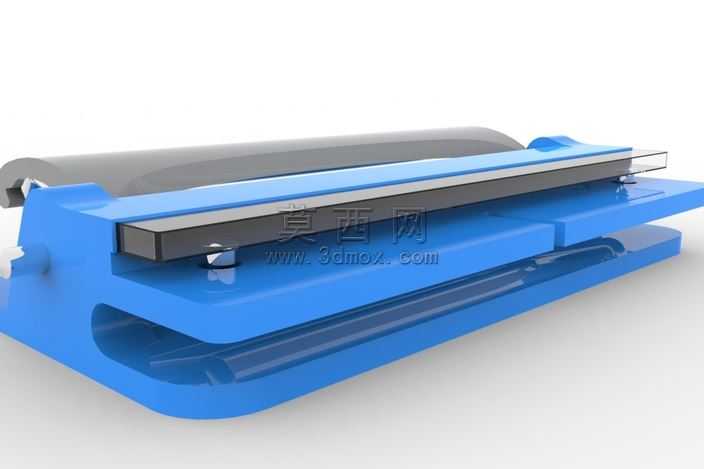

本模型为改良型办公双孔打孔器三维设计，采用Solidworks完成全参数化建模，整体结构围绕解决传统打孔器对位不准、易撕纸的痛点展开设计。建模过程中首先完成核心冲切组件的参数搭建，对打孔冲头、复位弹簧、按压杠杆的传动比例进行精准匹配，确保按压行程与冲孔深度完全适配常规办公纸张厚度，避免冲切过深导致的纸张卡滞或冲切过浅造成的毛边问题。外观部分采用流线型按压手柄设计，手柄曲面通过放样命令生成，贴合手部握持弧度，表面做哑光磨砂材质处理，既提升握持摩擦力也减少日常使用的划痕残留；底座主体采用高强度工程塑料材质，渲染时赋予亮蓝色半哑光塑料质感，边角做R3圆角过渡处理，避免尖锐边角划伤用户。核心改良点为底部透明废料收集仓设计，该部件采用高透亚克力材质，建模时单独拆分零件并设置1.2mm的均匀壁厚，通过装配约束与底座主体形成抽拉式配合结构，用户在打孔过程中可透过透明仓体直接观察冲孔位置，彻底解决传统打孔器因视线遮挡导致的纸张对位偏差、撕纸问题。冲头组件采用金属材质，渲染时赋予拉丝不锈钢质感，与蓝色塑料底座形成鲜明的材质对比，转轴位置做限位结构设计，确保按压过程中冲头始终保持垂直下行，不会出现偏摆导致的冲孔变形。整体装配完成后添加干涉检查，确认所有活动部件无运动干涉，复位弹簧的压缩行程与手柄抬起高度完全匹配，废料仓的抽拉行程设置限位挡块，避免抽取过程中脱落。渲染阶段采用工作室柔光环境，对透明废料仓添加折射与反射参数，还原亚克力材质的通透质感，金属冲头部分添加轻微环境反射，突出金属部件的加工精度，整体模型完整还原了改良型打孔器的全部结构细节与材质特征，可直接用于结构验证、产品演示或3D打印原型制作参考。
