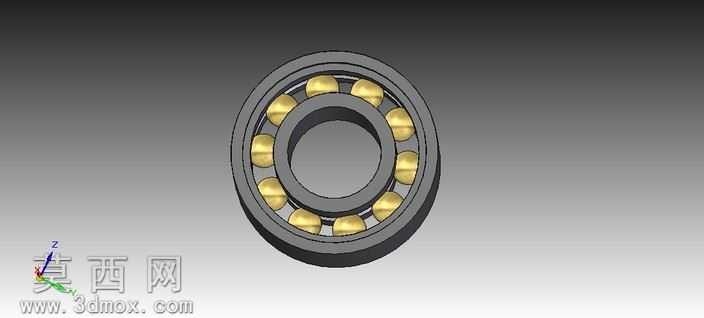

本作品为球轴承机械组件的三维设计成果,建模阶段严格遵循滚动轴承的通用设计规范,先完成整体结构的尺寸基准搭建,以轴承的中心轴线为核心参考,依次构建内圈、外圈、滚动体、保持架四个核心组成部分。建模过程中对内外圈的滚道曲率进行精准拟合,保证滚道与滚动体的接触弧度完全匹配,避免出现装配干涉或接触应力分布不均的问题;滚动体采用均匀圆周阵列的方式排布,阵列数量参考同规格轴承的通用设计参数,保证每颗滚动体的间距一致,受力时可均匀承载径向载荷。保持架的建模重点处理兜孔结构,兜孔的弧度与滚动体外径适配,既可以对滚动体起到限位分隔作用,又不会过度约束滚动体的转动自由度,保证轴承运转时滚动体可顺畅滚动。材质设置阶段,针对轴承的不同部件匹配对应的工业常用材质属性:内外圈与滚动体采用高碳铬轴承钢材质,渲染时赋予金属磨砂质感,调整金属度与粗糙度参数还原轴承钢淬火后的哑光金属光泽,同时在边缘位置添加细微的倒角高光,体现机加工后的精密质感;保持架根据常用设计方案设置为冲压钢材质,表面添加轻微的冲压纹理,还原实体冲压保持架的工艺特征。渲染阶段采用柔和的工业产品打光方案,主光源从斜上方45度角投射,突出轴承的环形结构层次,辅助光源从侧方补光,避免滚道、保持架缝隙处出现过暗的死黑区域,清晰展现各部件的装配关系与结构细节。设计思路上以还原通用球轴承的实际结构为核心,省略非必要的工艺细节如倒角的微小公差、表面的刻印标识等,保留核心的功能结构,既保证模型的结构准确性,可用于机械装配场景的配套使用,又控制模型的整体面数在合理范围,不会出现冗余面导致的文件过大、操作卡顿问题。模型完成后进行了全局干涉检查,确认内圈与滚动体、滚动体与保持架、保持架与外圈之间均保留合理的运转间隙,符合实际轴承的装配要求,可直接用于机械原理演示、装配方案验证、产品渲染展示等多种场景。
- 全部评论(0)
- 模板大小 773.25 KB
- 售价 10金币
- 浏览次数
- 系统要求 Solid EdgeST2,效果图,其它,
- 软件分类 通用五金配件
