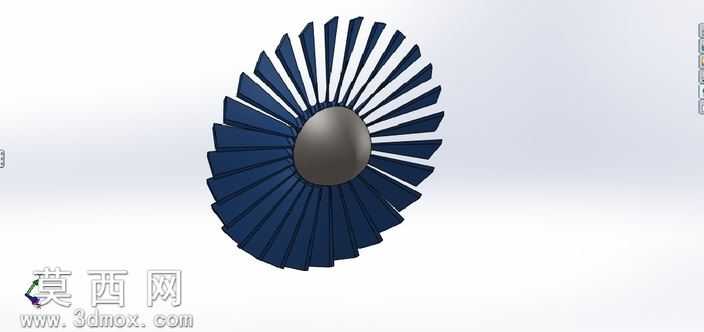

飞机涡轮式风扇结构三维设计作品

本作品为飞机涡轮式风扇的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定风扇整体的气动外形轮廓基准，再逐步拆分轮毂、叶片两大核心结构模块完成细节构建。建模阶段针对叶片部分采用曲面放样结合阵列驱动的方式完成，先绘制单枚叶片的翼型截面草图，依据航空涡轮风扇的气流导向需求调整各截面的扭转角度与安装倾角，通过曲面放样生成单枚叶片的实体结构后，以轮毂中心轴为环形阵列基准，按照等角度排布规则完成全部叶片的阵列生成，保证每片叶片的形态、安装角度完全一致，满足动平衡设计的基础要求。轮毂部分采用回转体建模方式，先绘制中心轴孔与轮毂外轮廓的回转截面，通过回转命令生成基础实体，再对轮毂与叶片的衔接位置做圆角过渡处理，消除结构应力集中点，同时优化衔接处的气流通过性。材质渲染阶段，轮毂部分赋予哑光金属材质，模拟航空铝合金的磨砂金属质感，调整材质的反射率与粗糙度参数，还原金属部件的真实光影表现；叶片部分赋予深蓝色哑光工程塑料材质，调整材质的漫反射参数，让叶片呈现出均匀的色彩表现，同时添加轻微的材质纹理，模拟工程塑料的细微表面质感。整体结构设计充分参考真实飞机涡轮风扇的布局逻辑，中心轮毂为实心回转结构，预留中心轴安装位，可适配后续的传动结构装配；叶片从轮毂根部向外缘逐渐收窄，叶片厚度从根部到外缘逐步递减，既保证根部的结构强度，又降低外缘的转动惯量，符合旋转部件的力学设计要求。渲染阶段采用柔和的环境光搭配定向主光源，调整光源角度让叶片之间形成自然的明暗层次，清晰展现每片叶片的扭转形态与排布规律，背景采用浅灰白色纯色背景，突出风扇主体的结构特征，无多余元素干扰结构展示。整个模型的参数完全可编辑，可根据实际使用需求调整叶片数量、扭转角度、轮毂直径等核心参数，适配不同场景下的涡轮风扇设计参考需求，结构无破面、无重叠几何错误，各部件衔接自然，可直接用于结构展示、原理演示或者后续的工程优化参考。
