金属钣金弯管连接构件三维设计作品

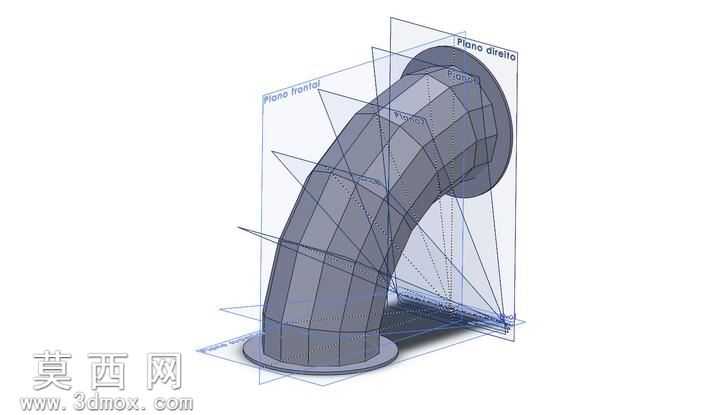

本作品为金属钣金类弯管连接构件的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先基于管道铺设的转向连接需求确定核心参数：两端法兰盘的安装孔径、中心距，弯管段的曲率半径、偏转角度，以及钣金件的板材厚度均在建模初期完成参数锁定，确保后续修改可通过参数驱动快速调整。建模过程中先绘制两端法兰的基准草图，以平行于安装面的基准面作为草图承载平面，确定法兰的外轮廓、安装孔位分布、中心定位圆尺寸，随后建立弯管段的引导线，引导线采用平滑圆弧过渡，避免出现锐角拐点导致后续钣金展开出现应力集中问题。弯管主体采用多截面曲面建模方式，沿引导线方向逐段绘制截面轮廓，每个截面均与引导线保持垂直约束，确保管壁厚度均匀一致，完成曲面缝合后通过加厚命令生成实体钣金结构，同时对法兰与弯管的衔接位置做圆角过渡处理，消除尖锐棱边，既符合钣金加工的折弯工艺要求，也能减少实际使用过程中的应力开裂风险。材质设置上选用冷轧钢板材质，在渲染模块中调整金属材质的粗糙度、反射率参数，还原金属板材哑光磨砂的真实质感，同时对模型的线框结构做半透明显示处理，可清晰展示内部曲面的构建逻辑与各基准面的定位关系，方便加工人员理解设计意图。结构设计上采用自上而下的设计逻辑，从整体安装工况出发反推各部分尺寸：两端法兰盘用于与相邻管道段通过螺栓紧固连接，法兰盘上的安装孔采用均匀圆周分布，保证连接受力均匀；弯管段的曲面经过曲率连续性校验，确保流体或线缆通过时不会出现卡顿阻滞问题，整体结构完全适配钣金下料、折弯、焊接的加工流程，可直接导出展开图用于数控冲压下料，模型同时保留了完整的参数化特征，设计人员可根据实际安装场景的角度、管径需求快速调整参数生成适配的构件模型，无需重新从零开始建模，大幅提升同类型构件的设计效率。
