适配无绳电钻的上肢假肢辅助钻架结构

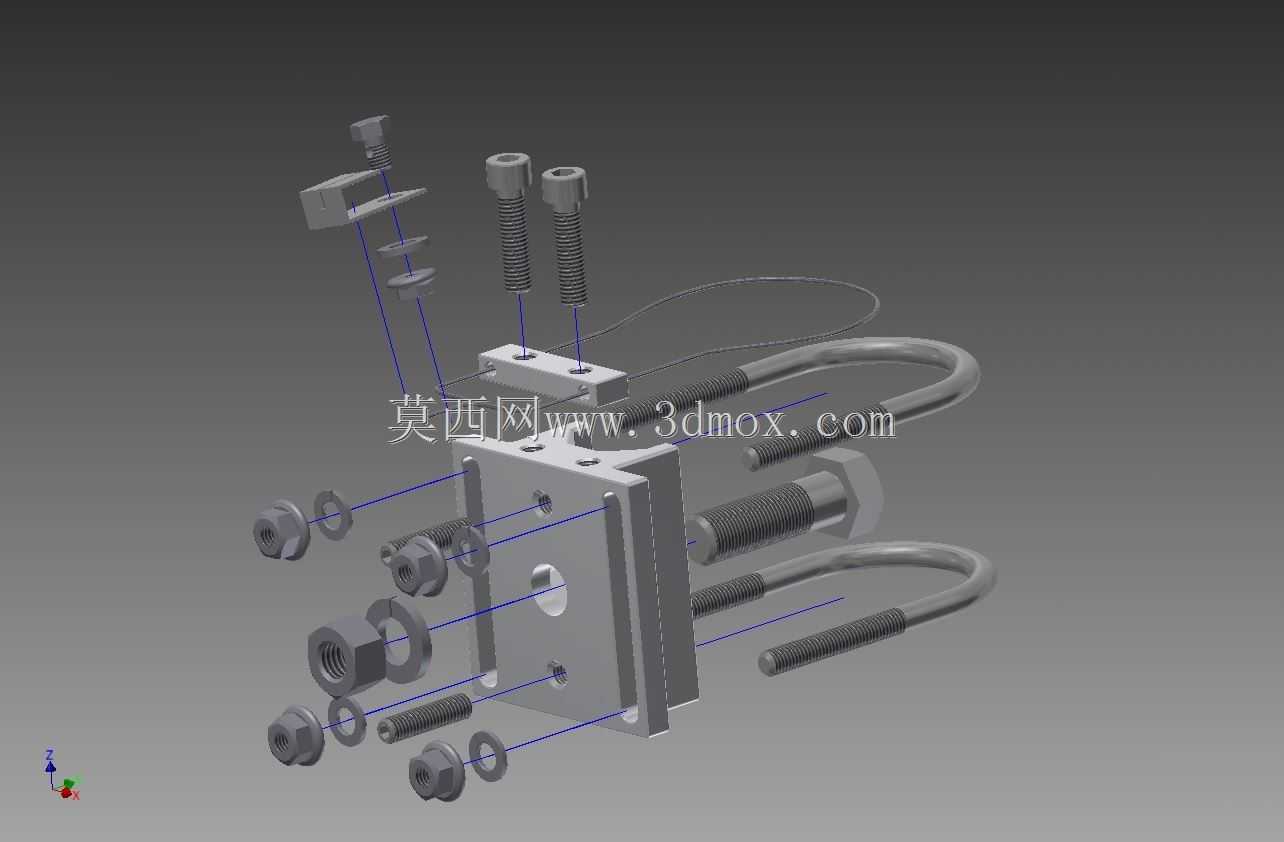

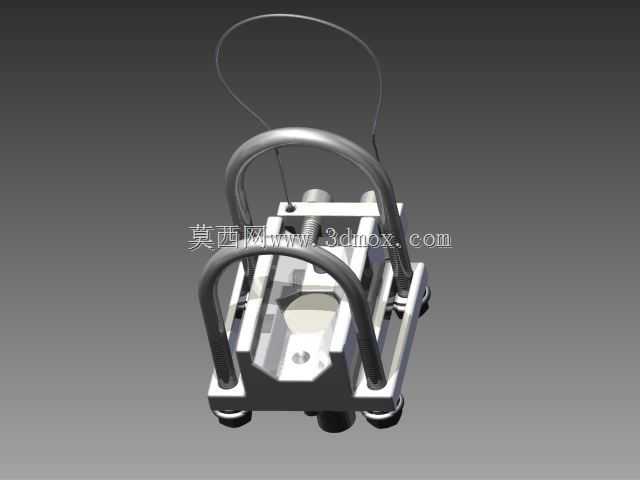

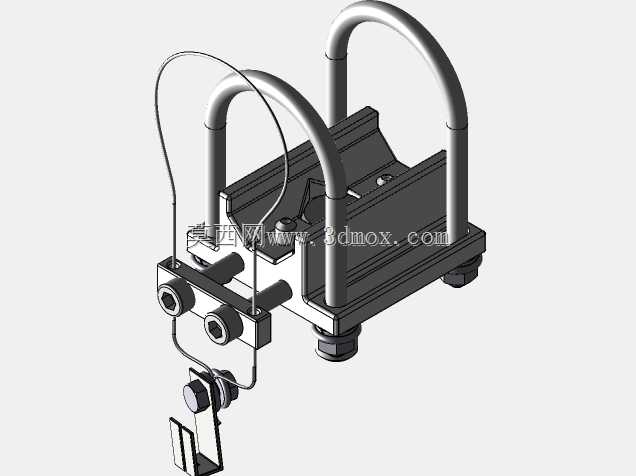

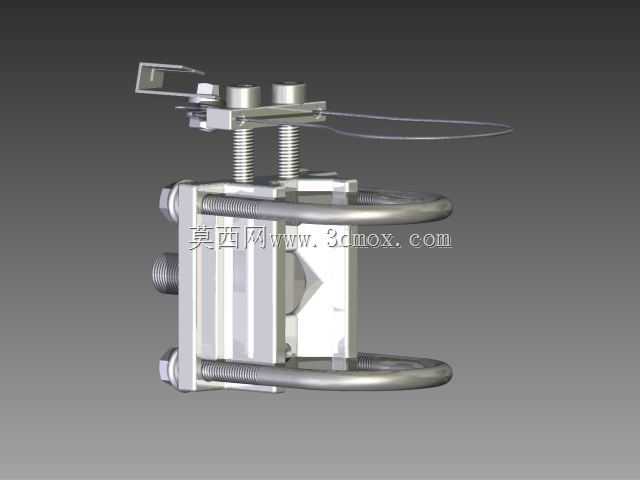

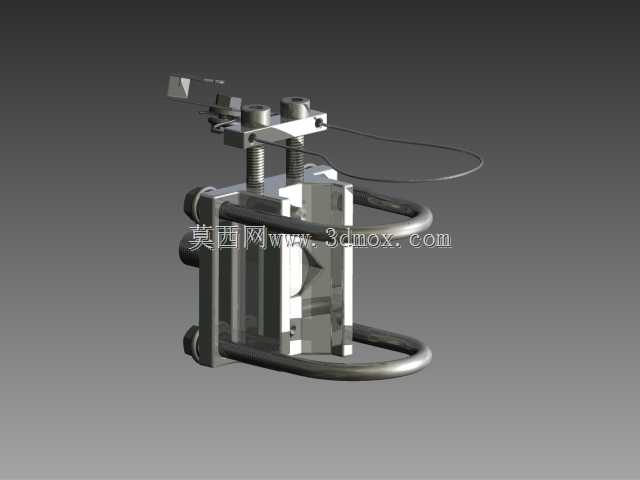

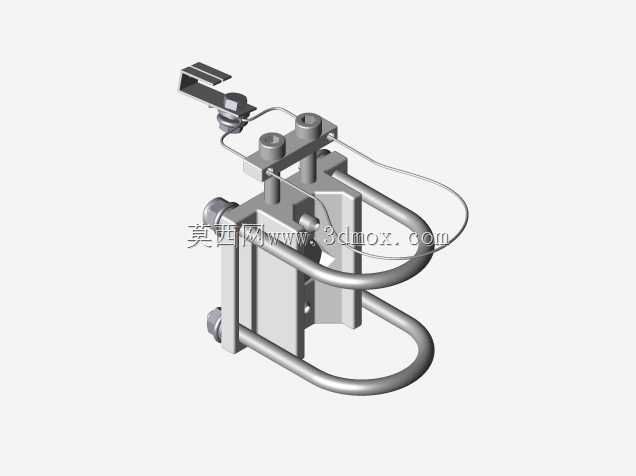

这款辅助钻架主要面向上肢截肢群体的日常工具操作场景，解决无绳电钻这类手持动力工具无法被假肢稳定握持、精准操控的痛点，同时也可作为普通作业场景下的电钻固定辅助工装，拓展无绳电钻的使用边界。从结构设计逻辑来看，整体采用框架式环形握把基底，主体受力件选用常规五金型材加工，所有易损连接件均采用市面通用标准件，当出现零件磕碰、磨损失效时，可直接在常规五金门店采购替换，无需定制特殊非标配件，大幅降低后期维护成本。钻架前端设置两组可调式u形螺栓锁紧结构，可沿钻架前部的安装槽做横向、纵向的位置微调，适配不同外壳尺寸、不同握持直径的市售无绳电钻，锁紧后可保证钻头的实际进给角度与安装基准面保持一致，避免钻孔过程中出现偏斜、晃振的问题。钻架上部设置可上下滑移的电缆导管固定座，可根据不同电钻的电源开关位置、出线方向调整固定高度，适配不同品牌电钻的线缆布局；当搭配上肢假肢使用时，可通过肩部屈曲动作牵拉从底座延伸出的控制拉索，触发电钻的启停开关，无需手部完成按压操作，适配假肢的动作控制逻辑。结构设计上预留了足够的安装调整余量，固定螺钉的调节行程可覆盖市面绝大多数12V-18V级别的无绳电钻尺寸，环形握把的内径尺寸符合常规假肢末端执行器的夹持范围，安装时无需对原有假肢结构做破坏性改装，可直接通过标准快接接口完成装配。除基础的钻孔功能外，该架体预留了多组扩展安装孔位，可通过更换前端工作头，适配冲击、往复锯切、打磨、剪切等多种作业附件，实现单一架体的多功能复用。整体结构的受力路径经过优化，钻孔作业时的轴向进给力可通过架体直接传递到假肢基座，避免应力集中在假肢的腕部连接结构上，降低长期使用对假肢连接件的损耗；角度调节结构可支持钻头在0-90度范围内锁定角度，可满足垂直钻孔、斜向钻孔等不同作业需求，也可辅助完成肘部屈曲动作受限群体的特定角度作业。
