汽车进气歧管歧管连接结构三维建模

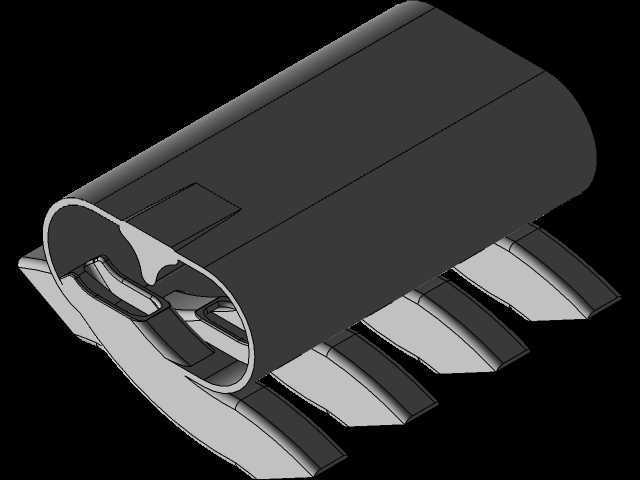

　　在汽车动力系统的进气回路设计中，进气歧管与各缸进气道的连接段是影响进气效率、气流组织的关键结构，本次建模的歧管连接结构适配日产VH45系列动力单元的进气端布局，核心作用是将稳压腔输出的进气均匀分配至各缸进气道，同时兼顾安装空间的紧凑性与装配的便利性。从实际装车场景来看，该类结构位于发动机舱上部的进气系统末端，周边需要避让喷油器线束、燃油导轨、冷却管路等周边部件，因此建模过程中首先需要明确安装边界的硬点约束：连接段的主体采用半圆弧包覆式结构，外侧曲面与发动机舱内的装饰罩下表面预留3mm以上的安全间隙，避免车辆运行过程中因振动产生干涉；内侧的流道型线严格按照进气道入口的角度做顺滑过渡，避免出现截面突变导致的进气涡流损失。从功能特性来看，

　　该结构集成了密封定位与气流导向的双重作用，主体的包覆式外壳一方面为内部的导流叶片提供安装支撑，另一方面在装配时可以快速卡接在进气道的定位凸台上，减少装配工序中的定位调整时间；内部的多片导流分隔片对应各缸的进气入口，每片分隔片的厚度控制在1.5mm，既保证足够的结构刚度避免进气负压下产生形变，又尽可能减少对气流的阻挡面积，分隔片的末端做了15度的倒角处理，引导气流以更平顺的角度进入气缸，降低进气阻力。设计思路上，该结构没有采用传统的整体式硬连接方案，而是在外壳与导流片的连接位置预留了0.2mm的形变间隙，抵消发动机运行过程中不同材质部件热膨胀系数差异带来的应力，避免长期使用后出现连接部位开裂的问题；外壳端部的卡扣结构采用对称式布局，

　　两个卡扣的中心距与进气道上的安装孔位完全匹配，装配时仅需施加垂直方向的压力即可完成卡接，不需要额外的紧固件固定，大幅提升总装环节的作业效率。外形尺寸方面，整个连接结构的总长度控制在120mm，主体圆柱段的外径为68mm，适配VH45发动机进气道的入口直径，导流片的伸出长度为32mm，插入进气道内部的深度为10mm，插入段的外圆与进气道内壁的配合间隙控制在0.1mm以内，配合端面的密封胶圈可以实现可靠的负压密封，避免出现漏气导致的空燃比异常问题。建模过程中需要重点关注流道的顺滑性，所有曲面连接处都做了G2连续处理，避免出现台阶或者锐角，减少气流通过时的阻力损失；同时外壳的外表面做了细微的防滑纹理处理，方便装配工人手持操作，

　　也能避免长期使用后表面积灰难以清理。在实际的台架测试验证中，该结构的进气流量系数相比传统的直角连接结构提升了7%左右，各缸的进气不均匀度控制在2%以内，能够满足大排量V型发动机高转速工况下的进气需求，同时紧凑的结构设计也为发动机舱内其他部件的布置留出了足够的空间，适配不同配置车型的周边部件布局差异。
