手动密封剂填缝施胶工具结构设计

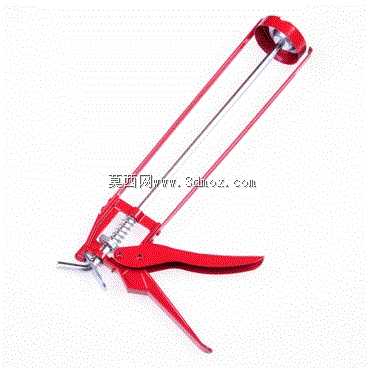

这款手动填缝施胶工具的结构设计，完全围绕装修、机电安装、钣金密封等场景的实际作业需求展开，日常家装中瓷砖美缝、门窗框与墙体间隙密封、卫浴洁具周边防水填缝，工业场景里风管法兰密封、钣金拼接缝涂胶、设备壳体接缝密封都能适配，是现场施工作业里普及率极高的手动施胶器具。从结构设计逻辑来看，整体采用双平行推杆的框架式布局，红色冲压成型的金属框架作为主体承载结构，兼顾结构强度与手持操作的轻量化需求，不会因为长时间握持施力造成手部过度疲劳。前端的胶筒定位环可以适配市面常规规格的筒装密封胶，安装时只需将胶筒端部抵在前端出胶定位位，推杆前端的推盘贴合胶筒尾部活塞，扣动扳机时通过扳机连杆带动棘轮结构推动推杆匀速前进，就能稳定将胶筒内的密封剂从胶嘴匀速挤出，扳机处的复位弹簧可以在单次扣动施力结束后自动带动扳机复位，方便连续施力操作，手柄处的压型结构贴合人手握持的受力角度，减少长时间作业的硌手感。推杆采用光滑冷拉圆钢制作，表面做防锈处理，推进行程可以覆盖常规300ml、400ml规格筒装胶的全长推胶需求，框架的开合角度预留了足够的胶筒安装空间，更换胶筒时只需扳动尾部的推杆释放卡舌，就能快速将推杆拉回原位，取出空胶筒更换新胶，整个换胶流程不需要额外工具，单人在作业现场就能快速完成。设计时特意控制了整体的外形尺寸，整体长度适配常规胶筒长度加手持操作的预留空间，宽度控制在单手握持可稳定掌控的范围，作业时无论是伸入狭窄的窗框间隙、设备底部的狭小空间，还是在开阔墙面进行连续填缝作业，都不会因为尺寸干涉影响操作。棘轮止退结构可以在停止扣动扳机时自动锁止推杆位置，避免胶筒内剩余胶体因为压力反推造成推杆回退、胶体意外溢出的问题，出胶量的控制完全可以通过扣动扳机的行程和力度灵活调整，小间隙填缝时轻扣扳机缓慢出胶，大缝隙填充时可以加大扣动幅度提升出胶速度，适配不同宽度缝隙的施胶需求。前端的胶嘴固定位可以根据作业需求裁剪不同口径的胶嘴，斜口裁剪后的胶嘴可以更好贴合缝隙角度，提升填缝的密实度，减少后续刮胶修整的工作量。整个结构没有复杂的传动部件，日常维护只需要定期清理推杆表面残留的胶体，避免干结的胶体影响推杆滑动顺畅度即可，故障率极低，适合工地、装修现场这类复杂作业环境下长期使用。
