五缸径向活塞动力机构教学展示结构

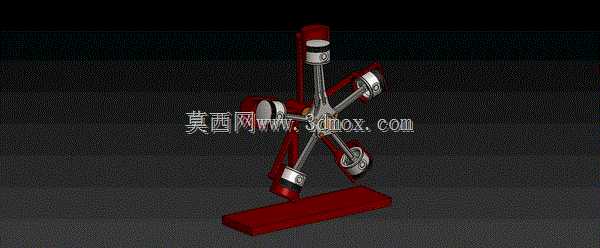

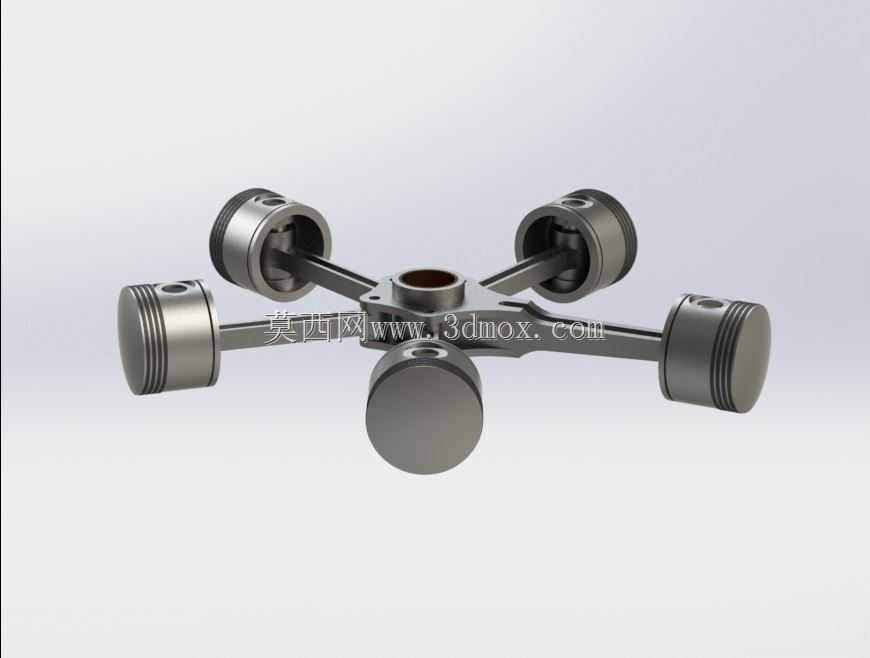

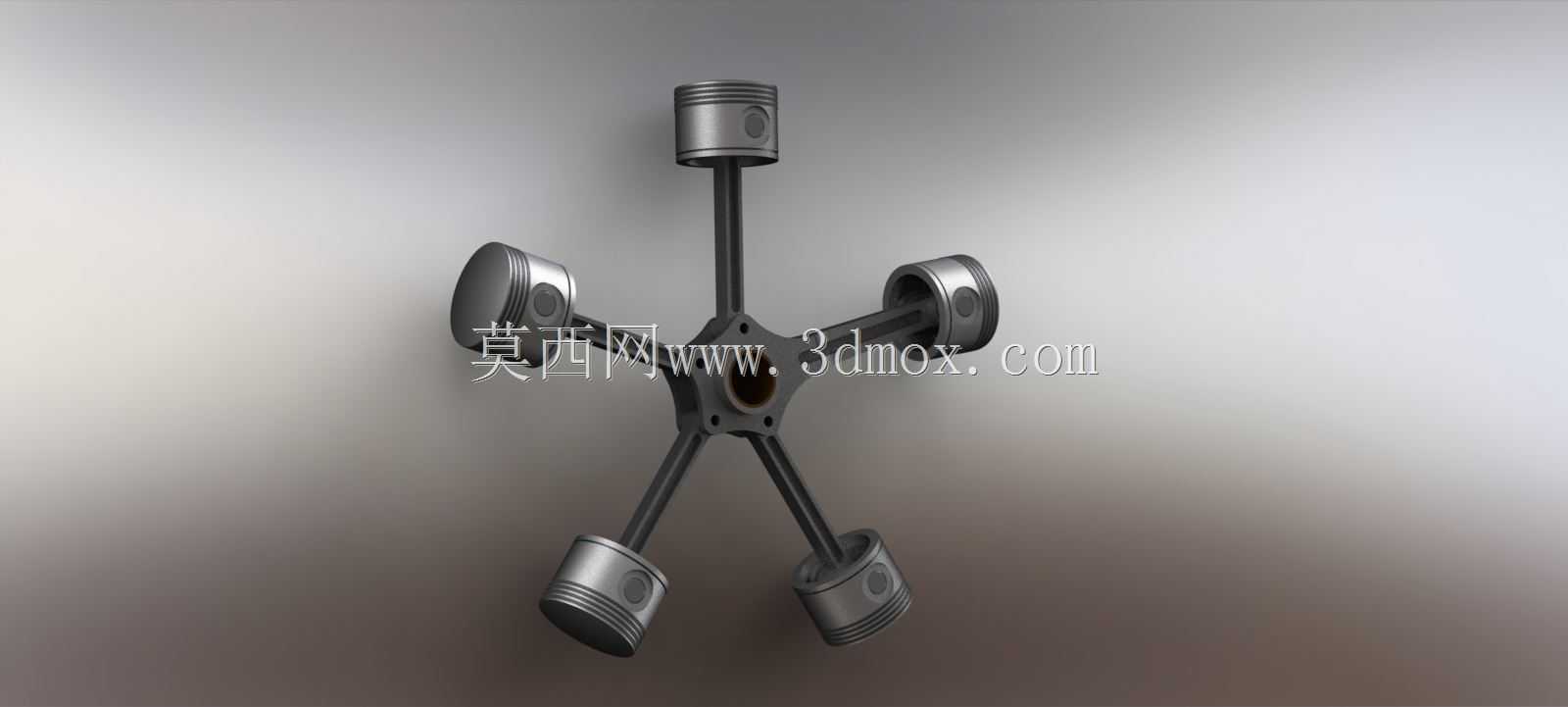

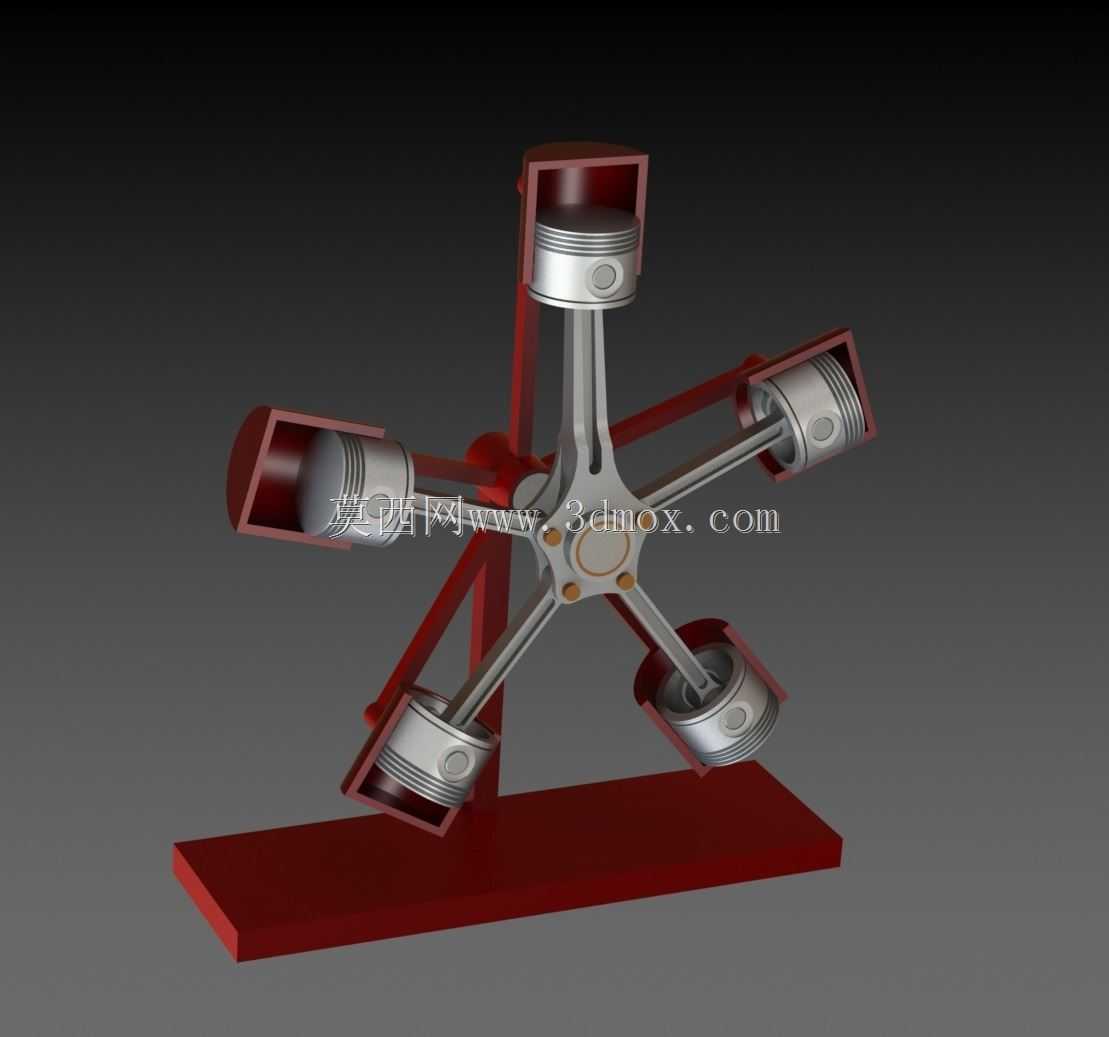

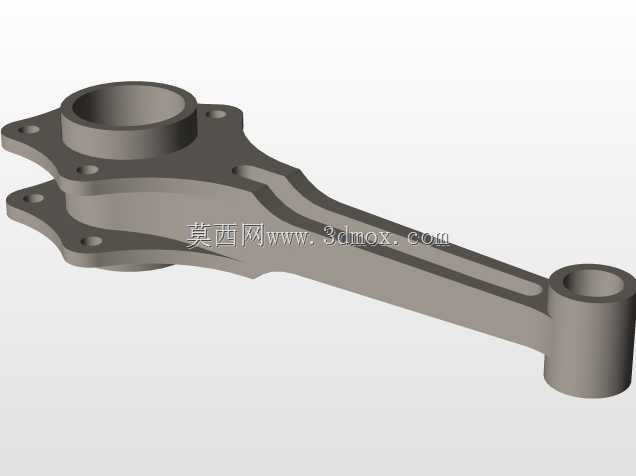

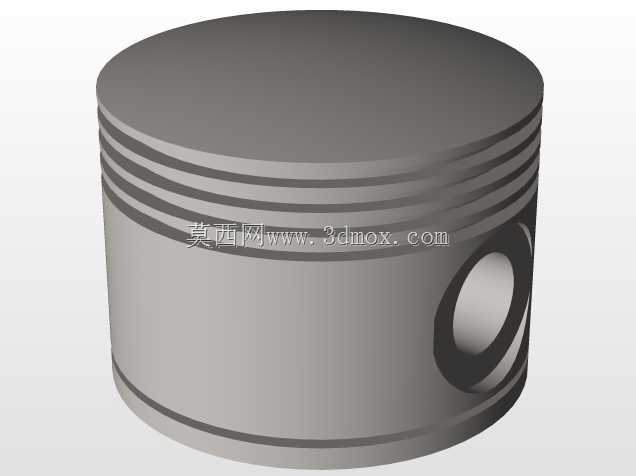

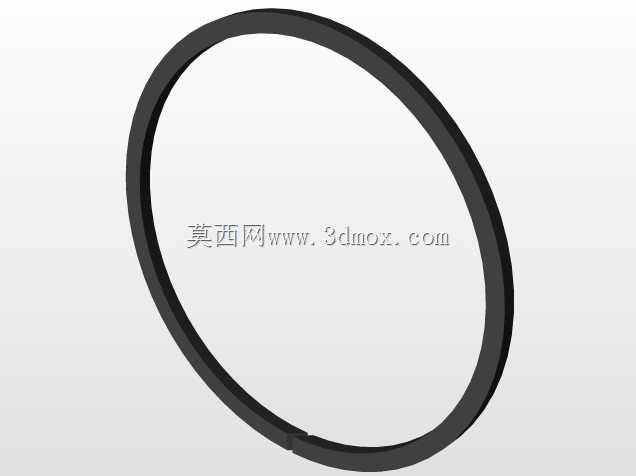

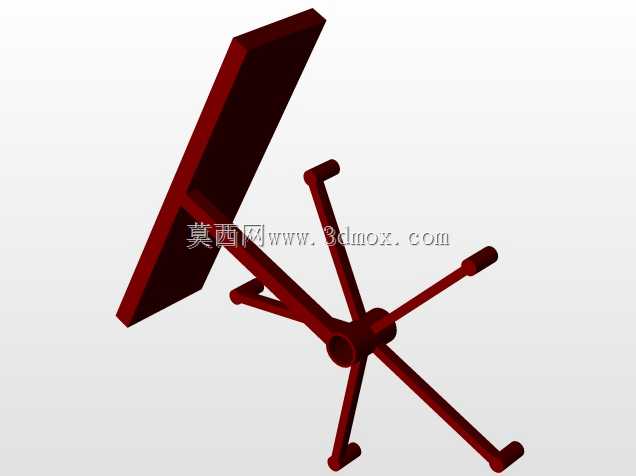

这套五缸径向布置的活塞动力结构，常被用于航空小型活塞动力、早期轻型动力装置的原理教学场景，也可作为小型特种动力设备的结构参考原型。不同于直列、V型动力布局，径向结构将五个活塞组件围绕中心曲柄轴呈圆周等角度分布，每个活塞的连杆都铰接在同一个曲柄销上，这种布局能在更小的径向占用空间内实现更大的总排量，同时曲轴仅需单拐结构即可完成所有气缸的动力传递，曲轴加工难度远低于多拐曲轴，在早年轻量化航空动力领域应用十分广泛。从结构设计逻辑来看，五个活塞沿圆周72度等角分布，工作时各缸依次完成进压爆排循环，动力输出的平顺性优于同缸数的直列布局，同时因为所有气缸都暴露在外侧，风冷散热效率极高，不需要额外设计复杂的水冷管路结构，非常适合对自重要求严苛的轻型动力场景。整套展示结构附带了一体式安装底座，底座采用平板式支撑结构，预留了四个安装固定点位，安装时可直接通过螺栓固定在教学台架或者试验平台上，整体径向最大尺寸不超过常规教学台架的承载边界，高度方向预留了足够的曲柄转动空间，不会出现活塞运动到下止点时与底座干涉的问题。每个活塞组件都采用了标准的筒式活塞结构，活塞环槽位置做了等宽设计，连杆采用工字型截面，在保证结构强度的同时尽可能降低往复运动件的重量，减少曲柄转动时的惯性冲击。中心曲柄的平衡块做了偏心配重设计，能够抵消五个活塞往复运动产生的一阶惯性力，降低运转时的振动幅度。支撑活塞缸体的支架采用辐条式连接结构，将五个缸套与中心曲轴轴承座连为一体，保证每个缸体的安装同轴度，避免活塞运动时出现偏磨问题。这类结构除了教学演示用途外，也可作为小型固定式动力装置、应急动力单元的结构设计参考，在设计时可根据实际输出功率需求调整缸径与活塞行程，匹配对应的点火顺序与配气结构，不需要大幅改动整体径向布局即可适配不同的动力输出要求。
