手动压胶式密封填缝施胶工具结构

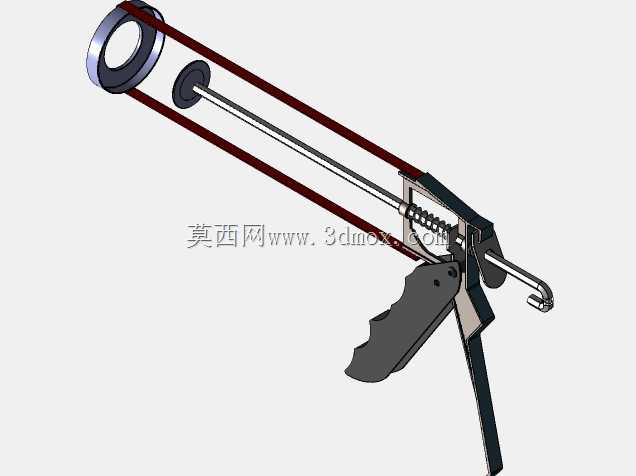

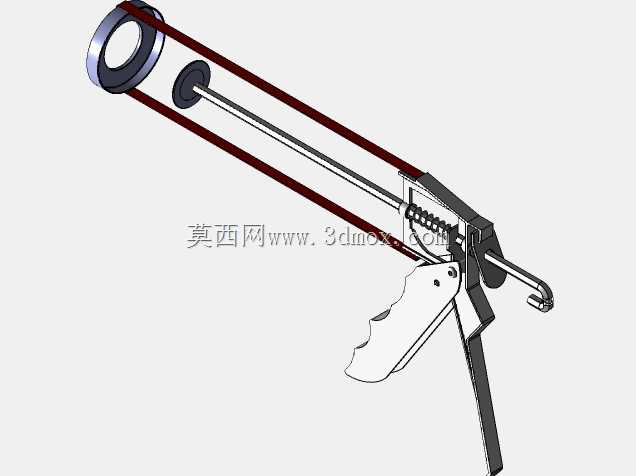

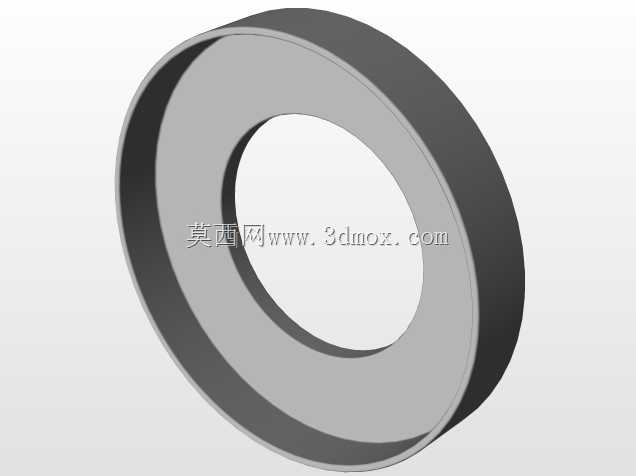

在建筑装修、设备维保、钣金加工等场景中，密封填缝作业是极为常见的工序，这类作业对施胶的均匀度、出胶量控制有较高要求，手动密封枪正是适配这类场景的核心手持工具。这款密封枪采用双平行杆式承载结构，两根平行的金属支撑杆作为胶筒的主要承载框架，可适配常规规格的筒装密封胶、玻璃胶，框架前端设置环形限位挡圈，作业时挡圈抵在胶筒前端的出胶端，避免施胶过程中胶筒受推力出现移位、滑脱的问题。后端的推胶组件采用圆盘式压盘结构，压盘直径匹配常规胶筒的活塞端尺寸，推进过程中压盘可均匀贴合胶筒活塞面，保证推力传导均匀，避免活塞偏斜导致的胶筒变形、出胶不畅问题。扳机组件采用杠杆式省力结构，通过扳机与推杆之间的棘爪啮合结构实现单向推进，每扣动一次扳机，推杆带动压盘向前推进固定行程，可精准控制单次出胶量，避免出胶过多造成的胶料浪费、填缝溢出问题；扳机处设置的复位弹簧可在单次扣动结束后带动扳机自动回位，方便连续施胶作业，握把部分采用贴合人手握持弧度的异形结构，长时间握持作业不易产生明显的疲劳感。推杆末端设置挂钩结构，非作业状态下可将工具挂置在工具架、腰带挂扣上，减少随手放置导致的胶嘴污染、工具磕碰损坏问题。设计过程中充分考虑了手持作业的受力平衡，整体重心落在握把区域，单手握持时不会出现前端过重下坠的情况，双支撑杆的间距经过反复校核，既保证了对胶筒的包裹限位效果，又不会出现胶筒装入、取出卡顿的问题，棘爪与推杆的齿槽啮合间隙控制在合理范围，既避免间隙过大导致的推进空程，又不会因间隙过小出现扳机卡滞、无法正常回位的问题。前端挡圈的中心开孔尺寸匹配常规胶嘴的安装空间，更换不同口径的胶嘴时无需额外调整结构，可直接适配打胶、填缝、密封等不同作业需求，整体结构无复杂异形零部件，生产装配难度低，后期维护时仅需更换磨损的棘爪、弹簧即可恢复使用性能，无需整体报废，可有效降低使用方的工具采购成本。
