复古轮式青铜古炮结构设计作品

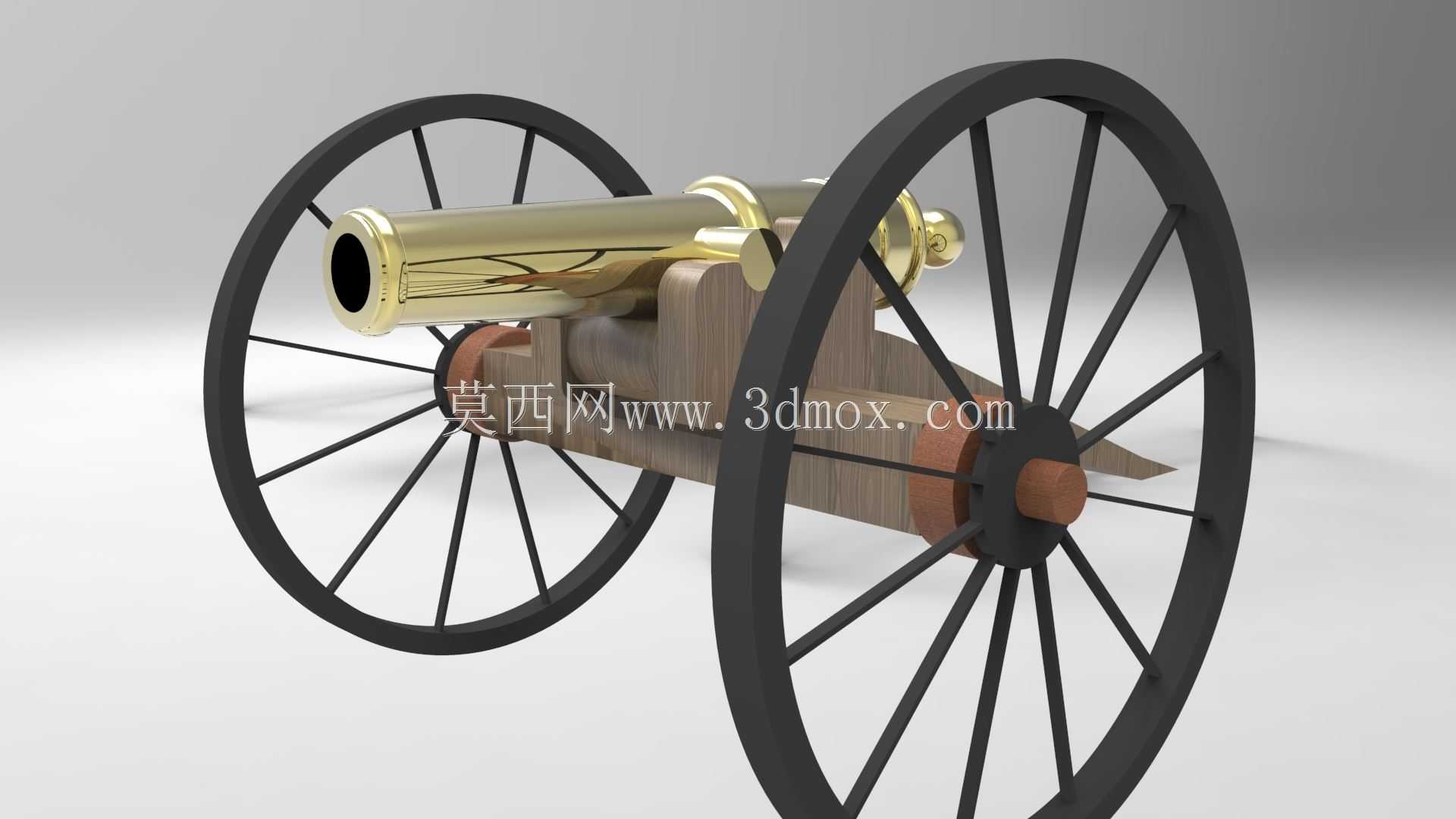

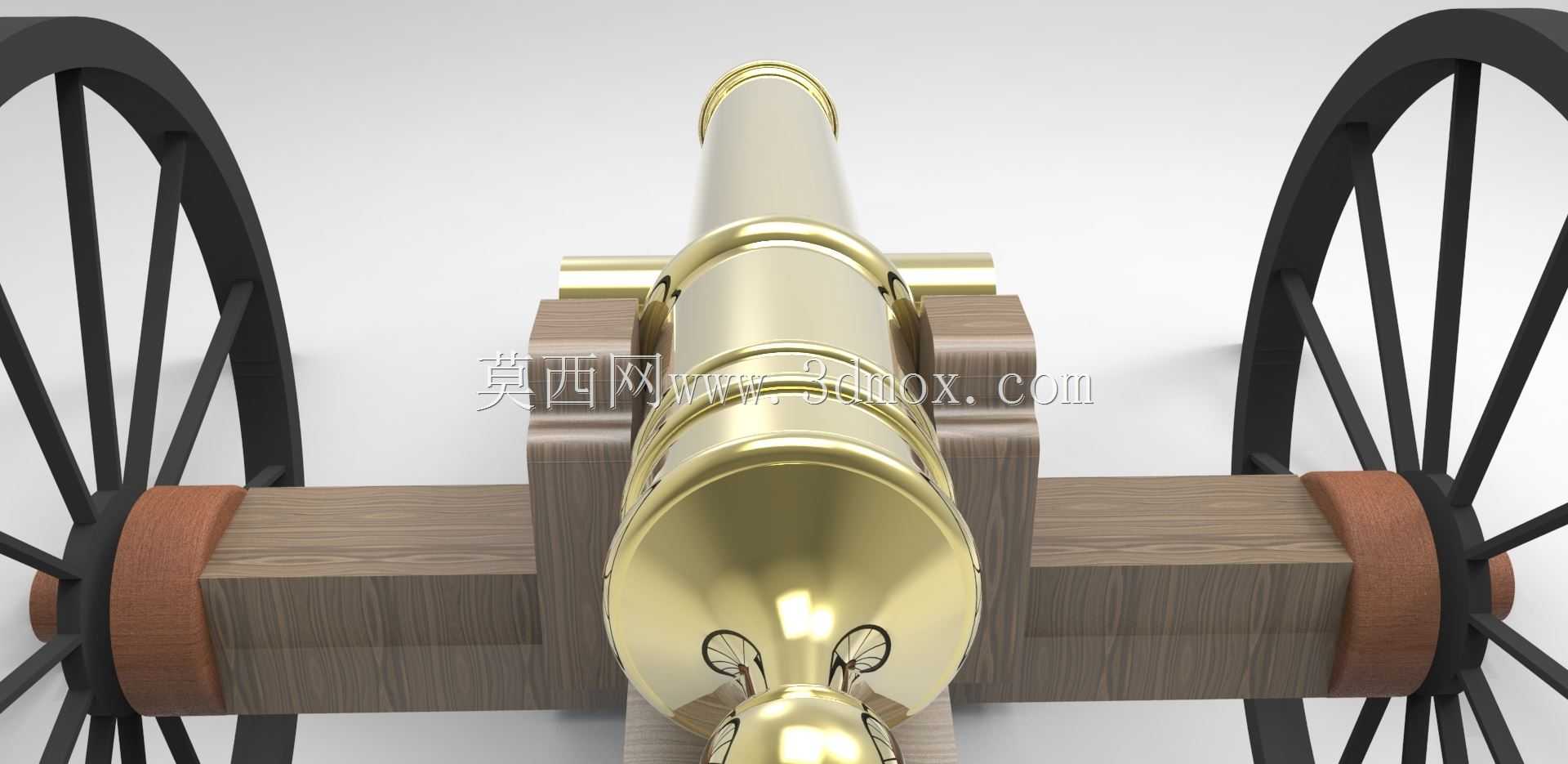

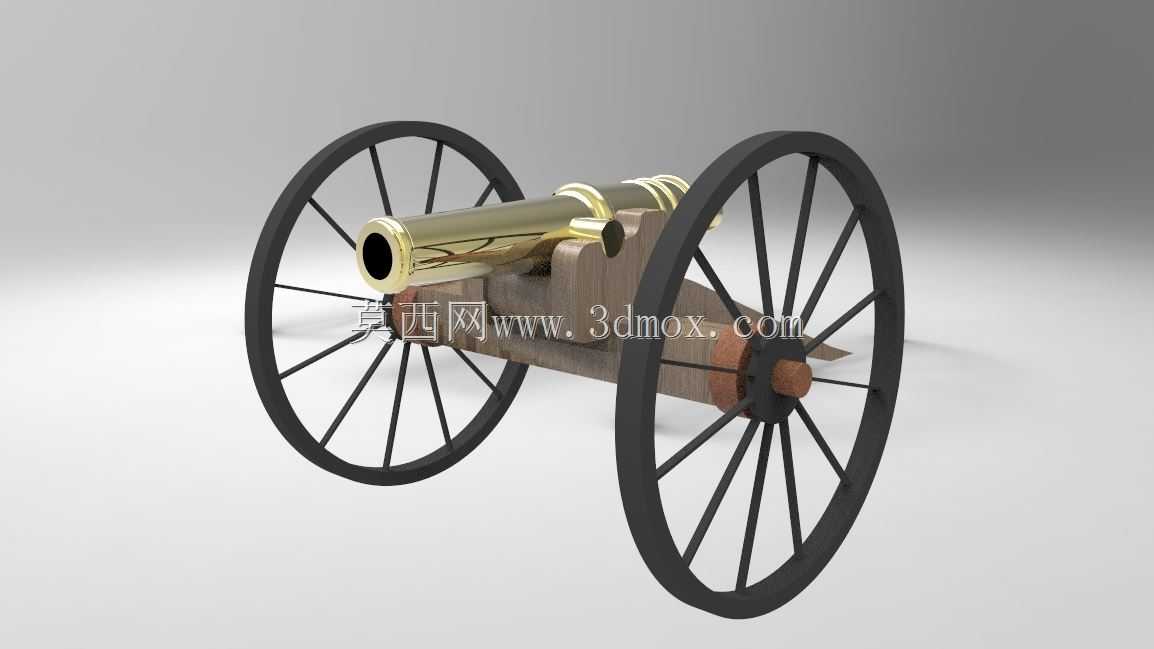

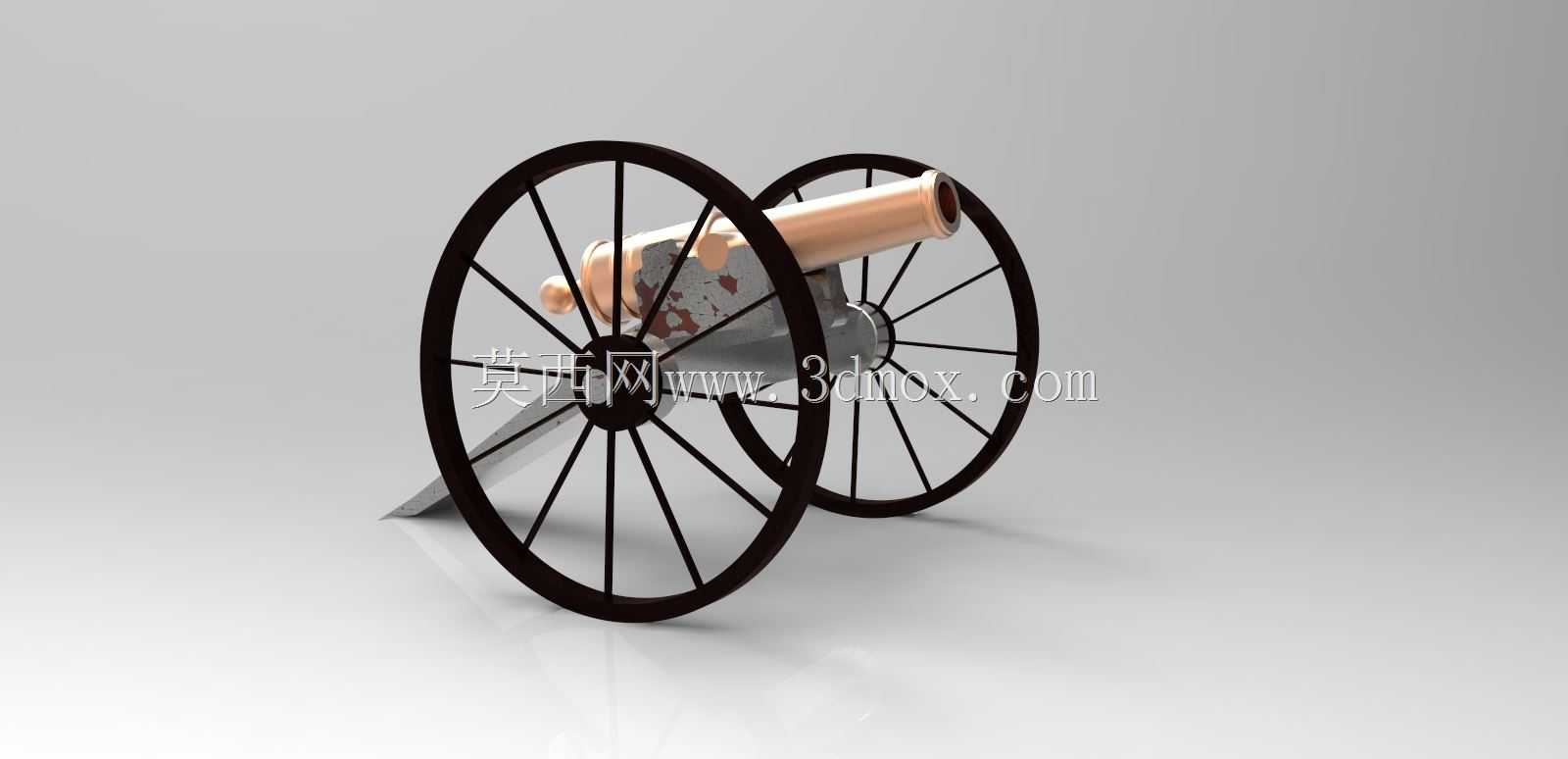

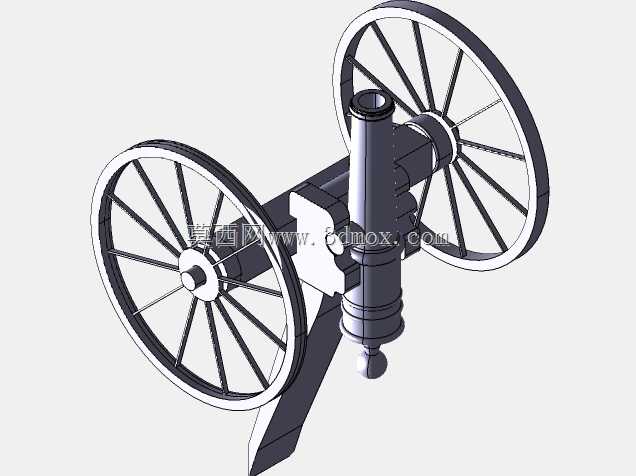

这款复古轮式古炮的三维结构设计，可应用于仿古场景陈设、历史教具制作、影视道具开发等多个场景，区别于现代制式火炮的设计逻辑，整体结构完全复刻前装滑膛古炮的机械特征，没有现代火炮的复进、闭锁等复杂机构，所有部件的连接逻辑都遵循古炮的实际装配关系。从功能特性来看，该结构保留了古炮的核心功能逻辑：炮身通过炮耳轴与木质炮架实现俯仰铰接，可在小范围内调整射击仰角，轮式结构满足短距离人力拖行转运需求，炮架尾部的木质支撑结构可在射击时承接后坐力，避免炮身大幅移位。设计过程中优先还原了古炮的材质搭配逻辑，炮身采用多段箍状加强结构，对应古炮铸造时的炮身加强工艺，每道炮箍的位置都对应炮身膛压较高的区段，既还原了历史外观特征，也符合结构受力的合理性；炮架部分采用实木拼接结构，轮轴与炮架主体采用穿销固定，轮缘位置的铜质箍圈既还原了古轮的加固结构，也在模型中体现了不同材质的装配边界。外形尺寸方面，整体轮距控制在适配常规陈设场景的范围内，炮身长度与轮径的比例严格遵循古炮的实际比例，安装边界上，炮架底部的支撑点与轮底形成稳定的三点支撑结构，放置时无需额外固定结构即可保持稳定，炮身俯仰时不会与炮架、轮辐发生运动干涉。建模过程中对炮身内壁的滑膛结构、炮尾的点火孔结构都做了还原，炮耳轴与炮架轴孔的配合间隙按照实际铰接需求预留，轮组与轮轴的转动配合也做了对应结构处理，木质炮架的木纹拼接缝隙、金属部件的倒角细节都做了写实处理，既满足外观展示的需求，也可作为结构拆解教学的演示模型使用，能够清晰展示前装古炮的各部件装配关系与运动逻辑。
