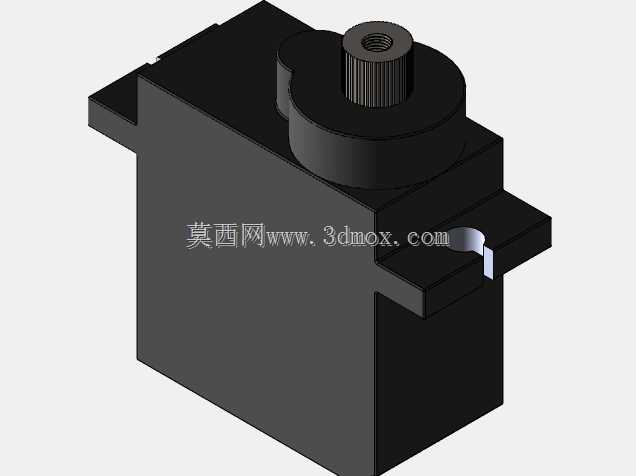

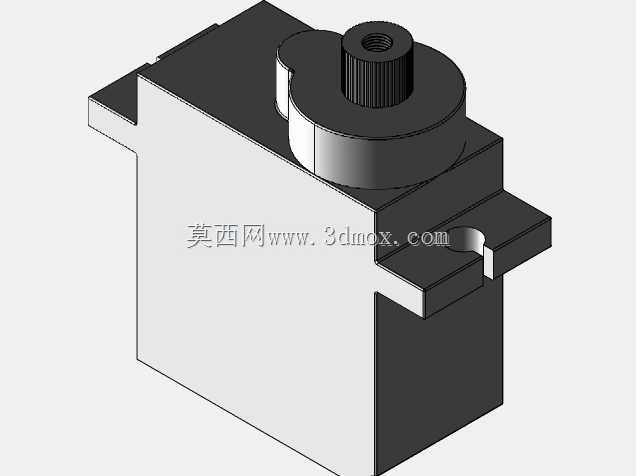

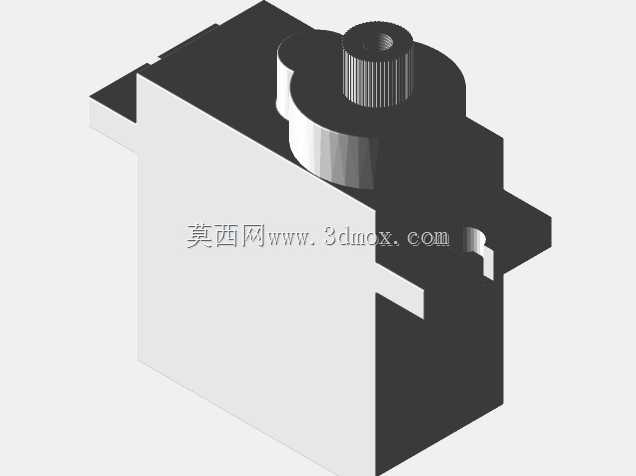

MG90S金属齿轮舵机高精度三维数模

在小型自动化执行机构选型与结构适配设计中，这类带金属齿轮组的微型舵机是小扭矩角度控制场景的核心部件，常被用于小型仿生机器人关节驱动、航模舵面控制、智能小车转向执行、小型云台角度调节等场景，相比同尺寸塑料齿轮舵机，金属齿轮组能承受更大的瞬时冲击负载，堵转时不易出现打齿失效的问题，在频繁正反转的往复动作工况下使用寿命更长。做结构适配时首先要明确安装边界，该舵机主体为方正的盒式结构，两侧伸出带安装孔的固定耳，安装孔位的中心距、孔径都严格参照实物测绘，安装时可通过M2规格的螺丝直接固定在支架上，不需要额外做转接件，顶部输出轴为标准齿形花键，可匹配市面上通用的金属舵盘、塑料摇臂，输出轴的中心高度、伸出长度都做了精准还原，装配时不会出现舵盘与壳体干涉的问题。建模过程中优先还原了实际装配需要的所有关键尺寸，壳体的分型线、顶部齿轮箱的凸起轮廓、输出轴的齿形细节、出线侧的线缆让位结构都做了1:1复刻，尺寸偏差控制在极小范围内，做整机装配干涉检查时可以直接调用，不需要反复调整安装位。从功能特性来看，这类舵机通过PWM信号控制输出角度，常规行程下可实现0-180度的角度定位，金属齿轮组的传动间隙更小，角度控制的重复定位精度更高，在做小型机器人步态调试、航模舵面微调时，能精准执行控制指令，不会因为齿轮间隙出现动作滞后或者角度偏差的问题。设计数模时特意保留了壳体上的所有安装特征，包括两侧固定耳的倒角、输出轴根部的限位凸台、底部的定位凹槽，不管是做安装支架的结构设计，还是做整机的外观结构验证，都能直接使用，不需要再对模型做二次修整。在航模应用场景中，这类舵机常被安装在机翼、尾翼的舵面位置，负责控制副翼、升降舵的偏转角度，模型的重量控制要求较高，该舵机的整体重量、外形尺寸都和实物一致，做整机重心配平计算时可以直接提取模型的质量参数，不需要额外估算。在桌面级小型机器人项目里，它可以作为关节驱动部件直接安装在关节支架上，数模的安装孔位和实物完全匹配，3D打印支架时可以直接参照模型的安装尺寸设计孔位，打印完成后就能直接装配，不需要反复修配孔位。
