等速万向联轴器传动组件三维结构设计

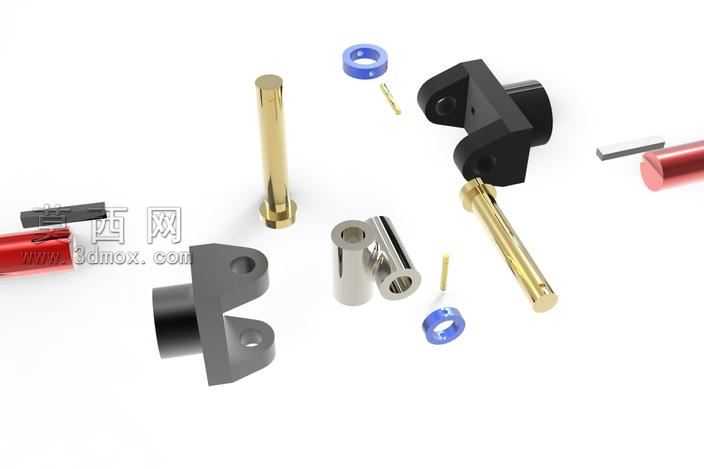

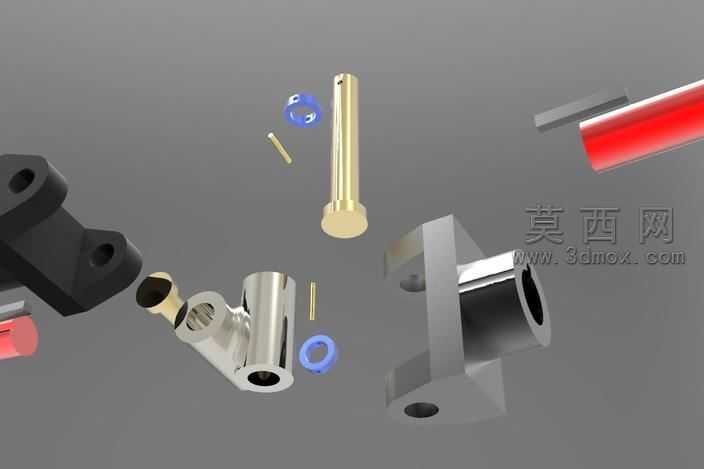

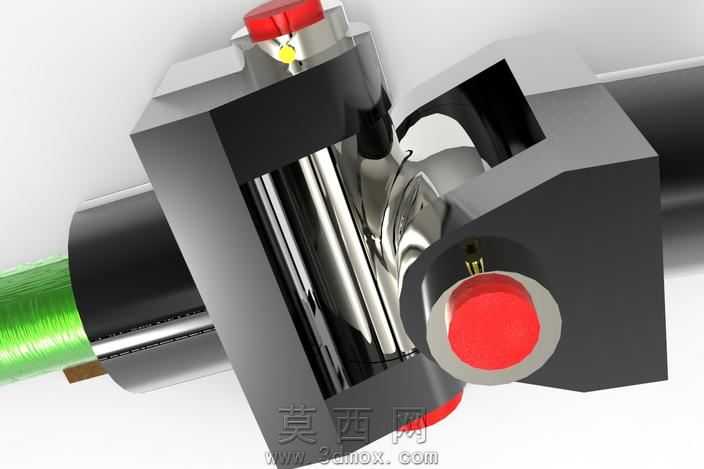

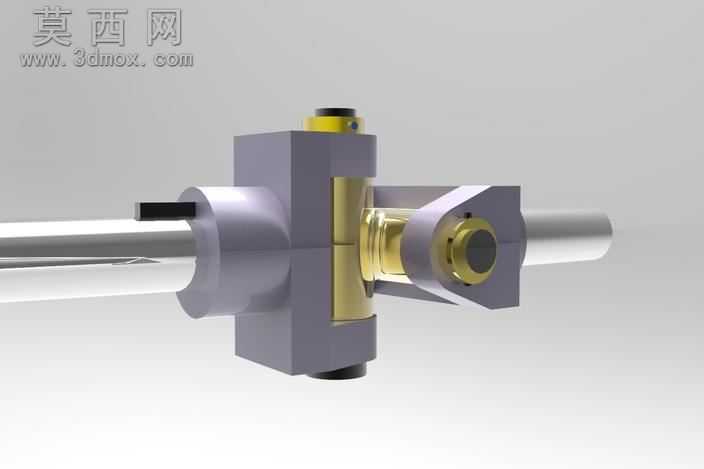

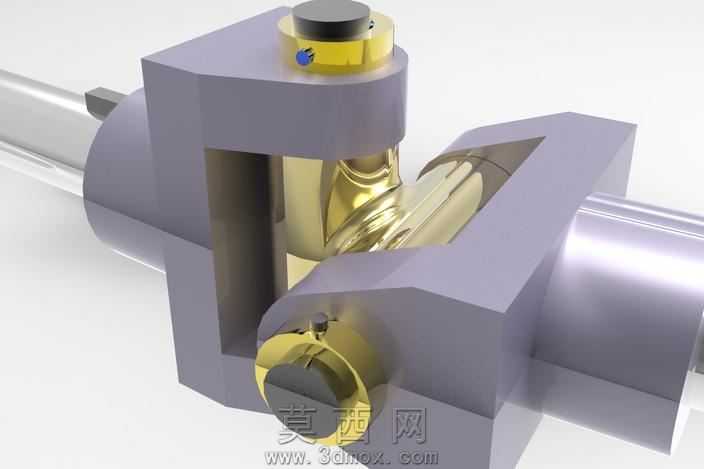

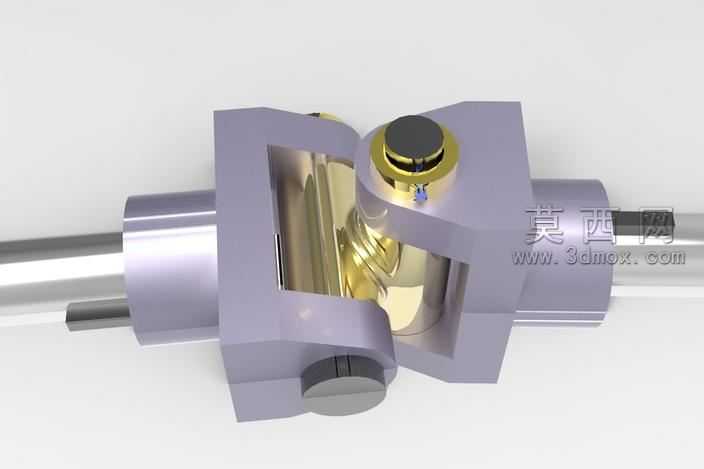

本套万向联轴器三维模型采用参数化建模方式完成，建模过程中严格遵循机械传动设计规范，对各组成零件的尺寸公差、装配间隙进行了精准还原，可直接用于装配干涉校验、运动仿真模拟及工程出图参考。模型整体采用爆炸渲染视角呈现，清晰展示了万向节的全部组成结构：包含两根阶梯式传动轴，轴身采用抛光金属材质，表面做了镀金色金属质感处理，还原了实际加工中表面硬化处理的金属光泽；两个对称布置的叉形接头采用哑光深灰铸铁材质，耳部的销孔位置做了倒角细节处理，端面的安装孔位严格按照同轴度要求定位，保证装配后两轴的传动精度；中间的中心滑块采用亮面不锈钢材质，滑块上的导向槽与叉头的配合面做了间隙预留，还原实际装配中滑动副的运动空间；配套的圆柱销、锁紧顶圈分别做了黄铜、蓝色工程塑料的材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近实物的视觉质感。设计过程中优先考虑了万向联轴器的角向补偿特性，各铰接位置的转动副约束设置符合实际运动逻辑，可实现两相交轴之间的回转运动传递，能够补偿安装过程中产生的轴线偏斜误差。整套模型的零件拆分逻辑清晰，每个独立零件都保留了完整的建模特征树，可根据实际使用需求修改轴径、叉头跨度、中心块尺寸等核心参数，适配不同扭矩等级、不同轴交角的传动场景。渲染阶段采用了柔和的影棚布光，避免金属材质出现过曝反光，同时添加了微弱的环境遮蔽效果，突出各零件的轮廓边界与装配关系，让观看者能够快速理解万向联轴器的工作原理与装配顺序，模型的结构细节完全覆盖了十字轴式万向节的核心传动逻辑，可作为机械设计教学、传动方案选型、非标设备设计的参考素材。
