冲击式水轮发电装置结构设计

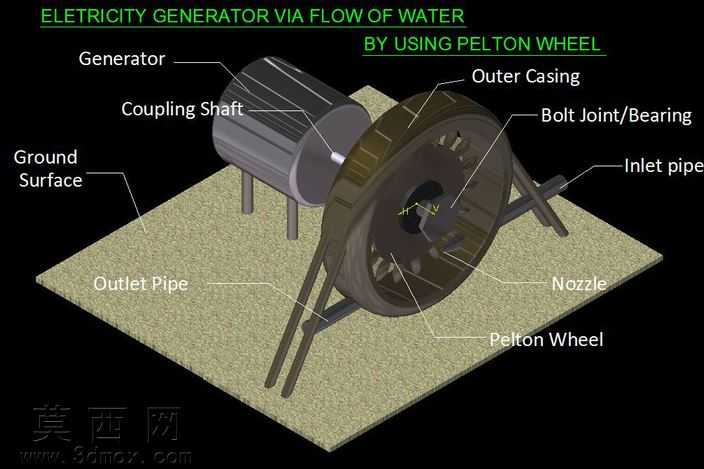

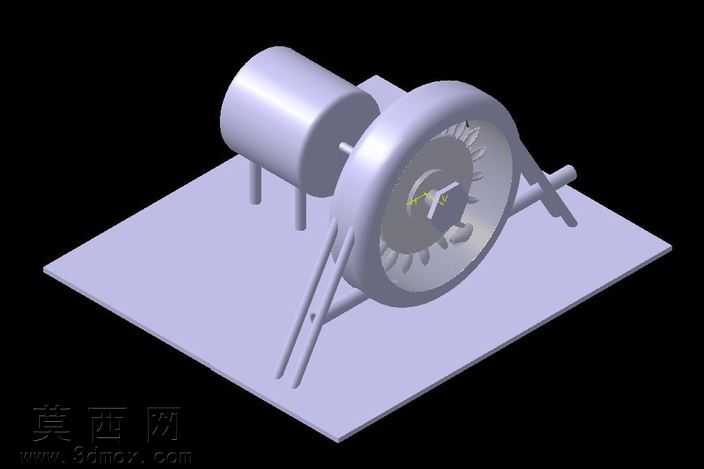

本作品为冲击式水轮发电装置的三维建模设计，采用CATIA软件完成全参数化建模与装配设计，整体围绕佩尔顿水轮的水力能量转换逻辑搭建结构体系。建模过程中首先完成核心做功部件佩尔顿轮的参数化构建，精准还原轮盘上均匀分布的水斗曲面造型，每个水斗的进水刃口、分水刃、出水边的曲面曲率均按照冲击式水轮机的水力设计规范设置，保证水流冲击时的能量传递效率，轮盘与中心转轴的连接部位做了轴孔配合、键槽定位的细节建模，还原真实机械装配的定位逻辑。其次完成进水管道与喷嘴的结构建模，喷嘴的收缩段流道按照射流加速的流体力学要求设计，进水管道与支架的连接部位做了法兰连接的细节还原，包含螺栓孔、密封面的结构特征，保证管路连接的密封性与结构强度。发电端部分完成发电机本体、联轴器的建模，联轴器采用刚性轴联结构，精准还原轴段的配合公差、连接螺栓的排布特征，发电机外壳做了散热筋、安装底座的细节建模，还原真实发电机的外部结构特征。整体支撑结构采用型钢支架设计，支架与地面接触的底座做了安装固定孔的建模，支架与水轮轴承座、发电机底座的连接部位均做了螺栓连接的细节还原，轴承座部分还原了滚动轴承的装配结构，包含内圈、外圈、滚动体的分层建模，保证转轴转动的支撑合理性。外壳部分采用半包覆式设计，既可以阻挡水流飞溅，又预留了观察与维护的开口，外壳的拼接部位做了螺栓连接的细节处理。渲染阶段采用金属材质模拟水轮、管道、支架的金属质感，发电机外壳采用铸铁哑光材质，地面采用粗糙水泥材质，水流喷嘴部位做了透明水体材质的效果模拟，整体渲染采用等轴测视角展示，清晰标注各部件的名称与位置，直观呈现整套装置的结构组成与工作逻辑。整套设计完整还原了冲击式水力发电从水流进入、射流冲击水轮转动、通过联轴器带动发电机发电的全流程结构，各部件的装配关系符合机械设计规范，可用于水力发电设备的结构展示、原理教学以及初步方案验证，模型的各部件均为可编辑参数化特征，支持后续的结构优化与参数调整。
