曲柄滑块式海浪发电装置结构设计

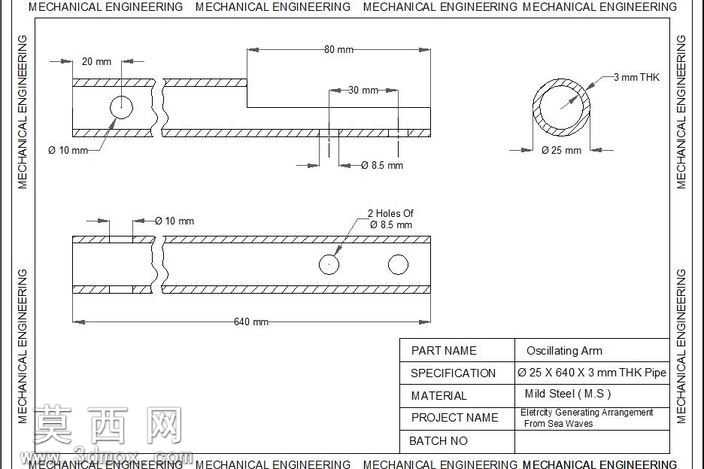

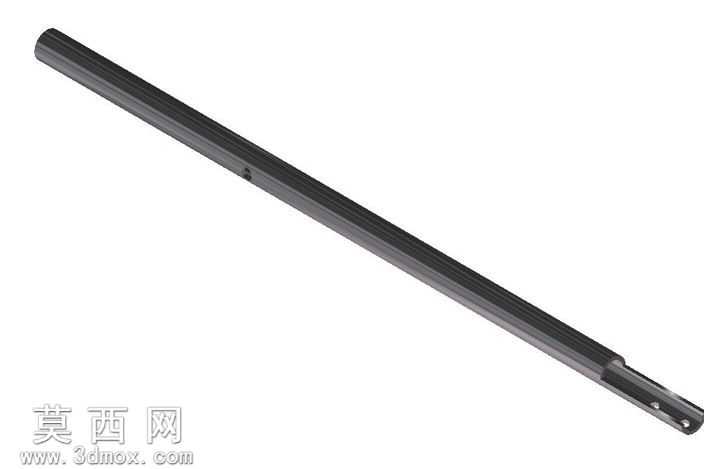

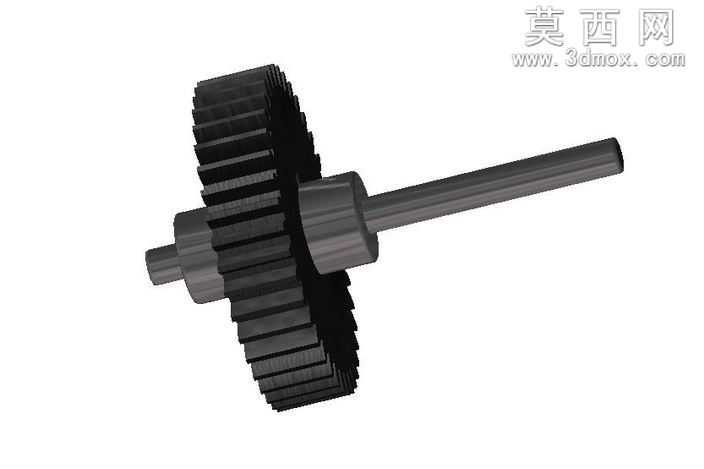

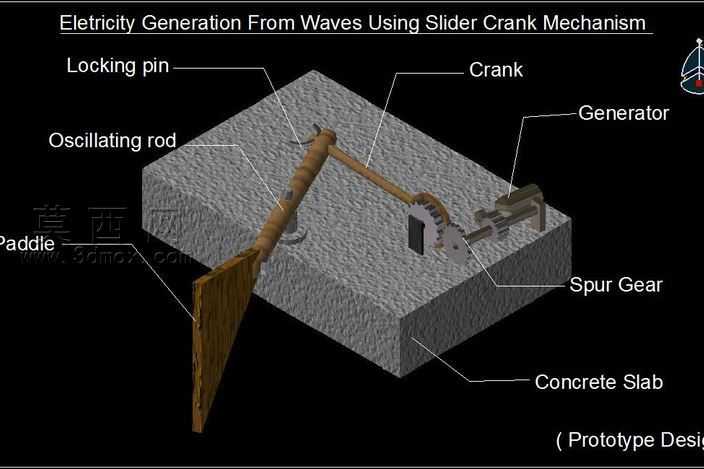

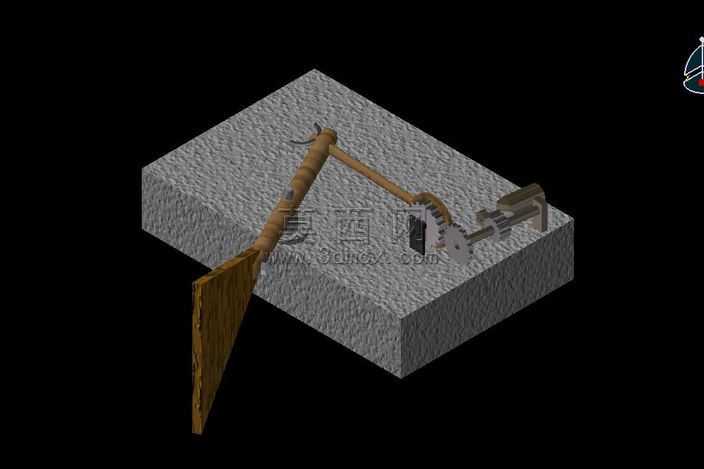

本作品是基于曲柄滑块传动原理设计的海浪发电装置三维模型，整体建模过程围绕海浪动能捕获、机械传动转换、电能输出三大核心功能模块展开，在三维建模阶段首先完成各核心零部件的参数化绘制：首先构建混凝土基座模型，赋予粗糙哑光的混凝土材质，作为整套装置的固定承载基础，保证装置在海浪冲击下的结构稳定性；其次绘制摆杆与桨叶结构，桨叶采用仿船桨的曲面造型，赋予耐海水腐蚀的复合材料质感，摆杆与基座通过锁定销实现铰接配合，保证摆杆可随海浪起伏做往复摆动，建模过程中严格校验铰接位置的转动自由度，避免出现运动干涉问题。传动部分重点完成曲柄、直齿轮组的结构建模，曲柄构件与摆杆末端形成滑动配合，将摆杆的往复摆动转换为曲柄的连续回转运动，直齿轮组采用标准渐开线齿形参数建模，赋予金属哑光材质，通过合理的传动比设计提升转速，匹配发电机的输入转速要求；发电机模块按照小型永磁发电机的外观结构进行建模，与齿轮组输出轴同轴配合，完成整套传动链的装配校验。渲染阶段采用深色背景突出装置结构，对各零部件添加对应的标注引线，清晰展示各构件的名称与装配位置，材质搭配上区分金属构件的冷硬质感、混凝土基座的粗糙质感、桨叶的复合材质质感，提升模型的辨识度与展示效果。设计思路围绕零运行成本的清洁能源获取目标展开，整套装置无需额外输入能源，仅通过海浪推动桨叶摆动即可驱动整套传动结构运行，最终带动发电机产生电能，建模过程中反复调整摆杆长度、曲柄偏心距、齿轮传动比等参数，保证在常规海浪波动幅度下即可实现稳定的动力输出，同时简化整体结构，降低装置的制造与部署难度，适合近岸浅海区域的小规模分布式发电场景使用，各零部件的装配关系完全符合机械设计规范，可直接用于原理验证、结构展示以及后续的工程化改进参考。
