太阳能塔式光热发电站整体结构三维建模

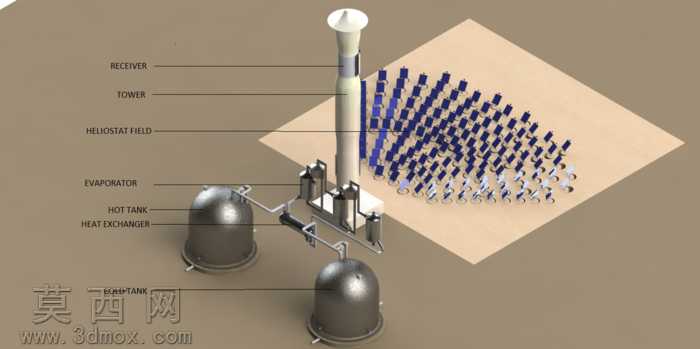

本模型采用SolidWorks完成全参数化三维建模，完整还原太阳能塔式光热发电站的核心系统构成，建模过程遵循工业装备设计的比例规范，对各功能模块的相对位置、连接关系做了精准还原。首先完成定日镜场的阵列建模，按照环形排布规律搭建数百面定日镜单元，每面定日镜包含镜面支撑结构、俯仰调节机构、基座固定结构，通过阵列特征快速完成场域排布，同时保留单镜的可编辑参数，方便后续调整镜场规模与排布密度。中心吸热塔部分采用分段建模方式，从底部混凝土基座到中部塔筒结构，再到顶部的接收器安装平台，逐层搭建结构特征，对塔筒的壁厚变化、顶部接收器的安装接口做了细节刻画，还原塔体的承重结构逻辑。储换热系统部分，分别完成蒸发器、高温储热罐、低温储热罐、换热器的独立建模，对罐体的封头结构、支脚支撑、管道接口做了精细化处理，同时搭建了连接各罐体与塔体、换热单元的输送管道系统，还原管道的走向、法兰连接结构、阀门安装位，清晰呈现光热能量从接收、换热到储放的介质流转路径。渲染阶段采用哑光工业质感材质，混凝土基座与塔筒采用浅灰色哑光混凝土材质，定日镜镜面采用高反射率的镜面材质搭配深灰色金属支架，储热罐体采用深灰色金属哑光材质搭配金属光泽的管道部件，地面采用沙色哑光地面材质模拟电站的荒漠建站场景，通过标注引线对各核心部件做功能标识，清晰区分接收器、塔体、定日镜场、蒸发器、冷热储油罐、换热器等功能模块，整体模型结构层级清晰，各部件可独立编辑拆解，既可以用于光热发电原理的演示教学，也可作为同类型电站方案设计的参考基础，完整呈现塔式光热发电不同于光伏发电的聚光储热发电技术路径，清晰展现光热发电从光能收集到热能转换再到电能输出的核心结构逻辑。
